Produktspezifikation

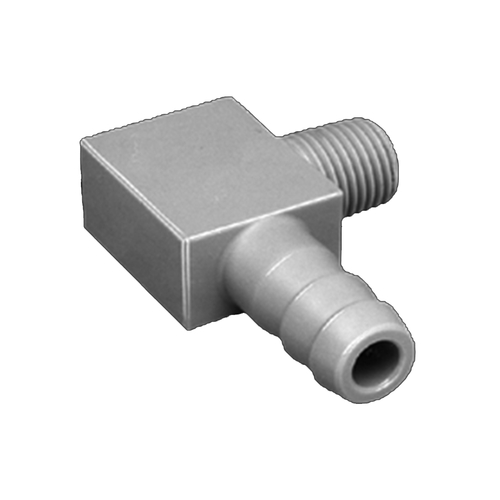

Winkel-Einschraub-Schlauchverbinder, eine Seite G- oder NPT-Außengewinde in gängigen Zollgrößen, andere Seite rutschsicher kannelierte Schlauchtülle, unverengter, rechtwinkliger Durchgang; fugenfreier Aufbau aus einem Stück, spiegelglatte Innenflächen mit geringer Adhäsionsneigung.

Allgemeine Information Verbinden von Schlauchleitungen gleicher Durchmesser in Bereichen der... mehr

Menü schließen

Allgemeine Information

Verbinden von Schlauchleitungen gleicher Durchmesser in Bereichen der chemischen und physikalischen Labortechnik, Biotechnologie, Medizintechnik, Kerntechnik.

Zur Förderung von Reinstmedien, aggressiven und gefährlichen Flüssigkeiten und Gasen aller Art.

Lösungsmittel-, chemikalien- und auslaugfeste Schlauchverbinder, beidseitig rutschsicher kannelierte Tüllen, fugenfreier Aufbau aus einem Stück, spiegelglatte Innenflächen mit geringer Adhäsionsneigung, aus anwendungsorientierten, sterilisierbaren Hochleistungswerkstoffen PTFE, PVDF oder PP.

Für elastische Schläuche zwischen 4 bis 12 mm Innen-Durchmesser.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: grau

Dichte: 0,90 g/cm³

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm²

Reißdehnung: 800 %

Oberflächenwiderstand: >10¹³ Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm³

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm²

Oberflächenwiderstand: >10¹³ Ohm

Schmelzindex MFR: 6 g/10 min.

PTFE (Polytetrafluorethylen)

Hochleistungskunststoff

Antiadhäsive Oberfläche

Hervorragende Gleiteigenschaften, geringster Reibungskoeffizient aller Flurkunststoffe

Keine thermoplastische Verarbeitung möglich (nur mechanisch)

Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien

Ausgezeichnete UV- und Witterungsbeständigkeit

Sehr hohe Gasdichtigkeit

Keine Wasseraufnahme

Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur

Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit

Hohe Kriechstromfestigkeit

Unbrennbar

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: milchig, weiß

Dichte: 2,20 g/cm³

Temperaturbereich: -200 bis +150 °C

Shore-Härte D: 60°

Max. Betriebsdruck: 6 bar bei +20 °C

Zugfestigkeit: 30 - 40 N/mm²

Reißdehnung: 300 %

Wasseraufnahme: 0,01 %

Oberflächenwiderstand: 10¹⁷ Ohm

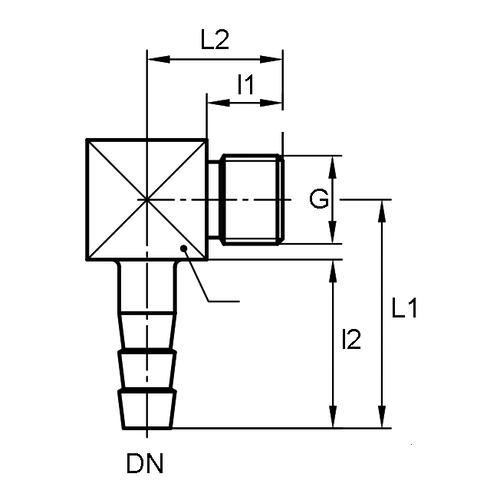

Artikel	Schlauch Innen-Ø mm	Außengewinde	l1 mm	l2 mm	L1 mm	L2 mm	Werkstoff	Einheit Stück	Preis Euro*
47543	4	G 1/8"	8	21	30	21	PTFE	3	90,00
47544	6	G 1/8"	8	23	32	23	PTFE	3	104,00
47545	8	G 1/8"	8	23	32	23	PTFE	3	168,00
47546	4	G 1/4"	12	21	30	22	PTFE	3	98,00
47547	6	G 1/4"	12	23	32	27	PTFE	3	136,00
47548	8	G 1/4"	12	23	32	27	PTFE	3	180,00
47549	10	G 1/4"	12	27	39	27	PTFE	2	180,00
47550	12	G 1/4"	12	31	46	29	PTFE	1	122,00
47551	4	G 3/8"	12	21	33	27	PTFE	3	136,00
47552	6	G 3/8"	12	23	35	27	PTFE	3	162,00
47553	8	G 3/8"	12	23	35	27	PTFE	3	200,00
47554	10	G 3/8"	12	27	42	29	PTFE	2	198,00
47555	12	G 3/8"	12	31	46	29	PTFE	1	128,00
47556	4	G 1/2"	14	21	36	29	PTFE	3	200,00
47557	6	G 1/2"	14	23	38	29	PTFE	3	212,00
47558	8	G 1/2"	14	23	38	31	PTFE	2	172,00
47559	10	G 1/2"	14	27	42	31	PTFE	2	224,00
47560	12	G 1/2"	14	31	46	31	PTFE	1	140,00
47561	4	NPT 1/8"	10	21	30	20	PTFE	3	90,00
47562	6	NPT 1/8"	10	23	32	25	PTFE	3	104,00
47563	8	NPT 1/8"	10	23	32	25	PTFE	3	168,00
47564	4	NPT 1/4"	15	21	30	25	PTFE	3	98,00
47565	6	NPT 1/4"	15	23	32	30	PTFE	3	136,00
47566	8	NPT 1/4"	15	23	32	30	PTFE	3	180,00
47567	10	NPT 1/4"	15	27	39	32	PTFE	2	180,00
47568	12	NPT 1/4"	15	31	46	32	PTFE	1	122,00
47569	4	NPT 3/8"	15	21	33	30	PTFE	3	136,00
47570	6	NPT 3/8"	15	23	35	30	PTFE	3	162,00
47571	8	NPT 3/8"	15	23	35	30	PTFE	3	200,00
47572	10	NPT 3/8"	15	27	42	32	PTFE	2	198,00
47573	12	NPT 3/8"	15	31	46	32	PTFE	1	128,00
47574	4	NPT 1/2"	20	21	36	35	PTFE	3	200,00
47575	6	NPT 1/2"	20	23	38	35	PTFE	3	212,00
47576	8	NPT 1/2"	20	23	38	35	PTFE	2	172,00
47577	10	NPT 1/2"	20	27	42	37	PTFE	2	224,00
47578	12	NPT 1/2"	20	31	46	37	PTFE	1	140,00
47579	4	G 1/8"	8	21	30	21	PVDF	3	90,00
47580	6	G 1/8"	8	23	32	23	PVDF	3	104,00
47581	8	G 1/8"	8	23	32	23	PVDF	3	168,00
47582	4	G 1/4"	12	21	30	22	PVDF	3	104,00
47583	6	G 1/4"	12	23	32	27	PVDF	3	136,00
47584	8	G 1/4"	12	23	32	27	PVDF	3	180,00
47585	10	G 1/4"	12	27	39	27	PVDF	2	180,00
47586	12	G 1/4"	12	31	46	29	PVDF	1	122,00
47587	4	G 3/8"	12	21	33	27	PVDF	3	136,00
47588	6	G 3/8"	12	23	35	27	PVDF	3	162,00
47589	8	G 3/8"	12	23	35	27	PVDF	3	200,00
47590	10	G 3/8"	12	27	42	29	PVDF	2	198,00
47591	12	G 3/8"	12	31	46	29	PVDF	1	128,00
47592	4	G 1/2"	14	21	36	29	PVDF	3	200,00
47593	6	G 1/2"	14	23	38	29	PVDF	3	212,00
47594	8	G 1/2"	14	23	38	31	PVDF	2	172,00
47595	10	G 1/2"	14	27	42	31	PVDF	2	224,00
47596	12	G 1/2"	14	31	46	31	PVDF	1	140,00
47597	4	NPT 1/8"	10	21	30	20	PVDF	3	90,00
47598	6	NPT 1/8"	10	23	32	25	PVDF	3	104,00
47599	8	NPT 1/8"	10	23	32	25	PVDF	3	168,00
47600	4	NPT 1/4"	15	21	30	25	PVDF	3	98,00
47601	6	NPT 1/4"	15	23	32	30	PVDF	3	136,00
47602	8	NPT 1/4"	15	23	32	30	PVDF	3	180,00
47603	10	NPT 1/4"	15	27	39	32	PVDF	2	180,00
47604	12	NPT 1/4"	15	31	46	32	PVDF	1	122,00
47605	4	NPT 3/8"	15	21	33	30	PVDF	3	136,00
47606	6	NPT 3/8"	15	23	35	30	PVDF	3	162,00
47607	8	NPT 3/8"	15	23	35	30	PVDF	3	200,00
47608	10	NPT 3/8"	15	27	42	32	PVDF	2	198,00
47609	12	NPT 3/8"	15	31	46	32	PVDF	1	128,00
47610	4	NPT 1/2"	20	21	36	35	PVDF	3	200,00
47611	6	NPT 1/2"	20	23	38	35	PVDF	3	212,00
47612	8	NPT 1/2"	20	23	38	35	PVDF	2	172,00
47613	10	NPT 1/2"	20	27	42	37	PVDF	2	224,00
47614	12	NPT 1/2"	20	31	46	37	PVDF	1	140,00
47615	4	G 1/8"	8	21	30	21	PP	5	122,00
47616	6	G 1/8"	8	23	32	23	PP	5	150,00
47617	8	G 1/8"	8	23	32	23	PP	5	194,00
47618	4	G 1/4"	12	21	30	22	PP	5	118,00
47619	6	G 1/4"	12	23	32	27	PP	5	144,00
47620	8	G 1/4"	12	23	32	27	PP	5	188,00
47621	10	G 1/4"	12	27	39	27	PP	5	204,00
47622	12	G 1/4"	12	31	46	29	PP	5	258,00
47623	4	G 3/8"	12	21	33	27	PP	5	118,00
47624	6	G 3/8"	12	23	35	27	PP	5	122,00
47625	8	G 3/8"	12	23	35	27	PP	5	144,00
47626	10	G 3/8"	12	27	42	29	PP	5	208,00
47627	12	G 3/8"	12	31	46	29	PP	5	270,00
47628	4	G 1/2"	14	21	36	29	PP	5	150,00
47629	6	G 1/2"	14	23	38	29	PP	5	162,00
47630	8	G 1/2"	14	23	38	31	PP	5	182,00
47631	10	G 1/2"	14	27	42	31	PP	5	236,00
47632	12	G 1/2"	14	31	46	31	PP	5	312,00
47633	4	NPT 1/8"	10	21	30	20	PP	5	122,00
47634	6	NPT 1/8"	10	23	32	25	PP	5	150,00
47635	8	NPT 1/8"	10	23	32	25	PP	5	194,00
47636	4	NPT 1/4"	15	21	30	25	PP	5	112,00
47637	6	NPT 1/4"	15	23	32	30	PP	5	150,00
47638	8	NPT 1/4"	15	23	32	30	PP	5	194,00
47639	10	NPT 1/4"	15	27	39	32	PP	5	204,00
47640	12	NPT 1/4"	15	31	46	32	PP	5	258,00
47641	4	NPT 3/8"	15	21	33	30	PP	5	118,00
47642	6	NPT 3/8"	15	23	35	30	PP	5	130,00
47643	8	NPT 3/8"	15	23	35	30	PP	5	150,00
47644	10	NPT 3/8"	15	27	42	32	PP	5	214,00
47645	12	NPT 3/8"	15	31	46	32	PP	5	280,00
47646	4	NPT 1/2"	20	21	36	35	PP	5	150,00
47647	6	NPT 1/2"	20	23	38	35	PP	5	162,00
47648	8	NPT 1/2"	20	23	38	35	PP	5	182,00
47649	10	NPT 1/2"	20	27	42	37	PP	5	236,00
47650	12	NPT 1/2"	20	31	46	37	PP	5	312,00
