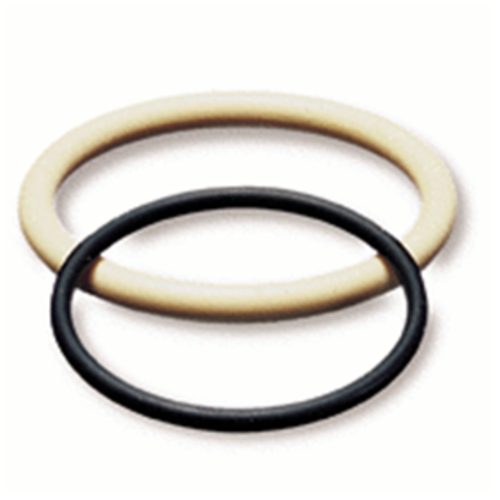

PTFE-O-Ringe
Einsatzgebiet
Sehr gut einsetzbar:
Nahezu allen Säuren (Salzsäure, Salpetersäure), nahezu allen Laugen (Natronlauge, Kalilauge), aggressiven Medien wie Alkalien, Ozon (+40 °C, 200 pphm) und Sauerstoff, polaren organischen Lösungsmitteln (z.B. Essigsäure), oxidierenden Medien (z.B. Peressigsäure).
Nicht einsetzbar:
Alkalimetallen wie z.B. Natrium, Kalium oder gasförmigem Fluor bei hohen Drücken und Temperaturen; in Anwendungen, bei welchen gummielastische Eigenschaften eines Elastomers benötigt werden.
Produktspezifikation
Lebensmittelqualität
Exzellente chemische Beständigkeit
Sehr gute Kälte- und Wärmebeständigkeit
Sehr gute Witterungsbeständigkeit
Geringe Alterung
Nicht entflammbar
Technische Spezifikation
Werkstoff: PTFE (Polytetrafluorethylen)
Farbe: weiß
Shore-Härte D: 56°
Temperaturbereich: -200 bis +260 °C
Dichte: 2,15 g/cm3 (ASTM D 4894)
Schüttdichte: 850 kg/m3 (DIN 53466)
Mittlere Teilchengröße: 220 µm (ASTM D 4894)
Reißfestigkeit: 33 N/mm2; Folie 0,2 mm (ASTM D 4894)
Reißdehnung: 400 %
Kugeldruckhärte: 26 N/mm2 (DIN ISO 2039-1)
Wärmeleitfähigkeit: 0,35 W/m * K (DIN 52612)
Elektr. Durchschlagfestigkeit: 60 kV/mm; Folie 0,2 mm (IEC 60243-1)
Spez. Durchgangswiderstand: 1018 Ohm x cm (IEC 60093)
Regelwerk:
Für die Lebensmittelindustrie: FDA konform (CFR 21 §177.2600)
Frei von tierischen Bestandteilen (ADI free)
Allgemeine Information O-Ringe
Diese O-Ringmaterialien sind speziell entwickelt für den Einsatz in verfahrenstechnischen Prozessen, in der Lebensmittelindustrie, pharmazeutischen, petrochemischen und chemischen Industrie
Ausführung: O-Ringe werden in Formen endlos vulkanisiert.
Wirkungsweise: O-Ringe sind selbsttätige, doppelt wirkende Dichtelemente, die durch den Einbau in radialer oder axialer Richtung hervorgerufenen Anpresskräfte bewirken die Anfangsdichtheit. Sie werden vom Systemdruck überlagert. Dadurch entsteht eine Gesamtdichtpressung, die mit steigendem Systemdruck zunimmt. Der O-Ring verhält sich unter Druck ähnlich einer Flüssigkeit mit hoher Oberflächenspannung, dadurch wird der Druck gleichmäßig nach allen Seiten übertragen (s. Abb. Anpresskräfte).
Vorteile zu anderen Dichtelementen: Symmetrischer Querschnitt; einfache kompakte Ausführung; selbsttätig und doppelt wirkend; einfache Berechnung und Festlegung der Nut; ungeteilte Nutausführung; große Werkstoffauswahl; breiter Anwendungsbereich
Häufigste Anwendungen: Abdichtung ruhender Maschinenteile gegen flüssige bzw. gasförmige Medien; als radial-statische Abdichtung, z.B. bei Buchsen, Deckeln, Rohren, Zylindern; als axial-statische Abdichtung, z.B. bei Flanschen, Platten, Verschlüssen; als dynamisches Dichtelement bei axialen, rotierenden und oszillierenden Bewegungen
Branchenspezifische Dichtungslösungen. Freigaben, Zulassungen und Konformitäten in der Lebensmittelindustrie: ADI free, FDA, 3-A; Sanitary Standards; Pharmaindustrie: ADI free, USP Class VI
Petrochemische Industrie: ex. Dekompression
Chemie: Permeationsdichte und chemische Stabilität
Abmessungen: zöllig ARP 001 - 932; metrisch ID 3 - 193 mm; Schnurstärke 1 - 8 mm
Herstellung: Nach modernsten Fertigungstechniken mit einem optimalen Werkzeugpark; für schnelles und flexibles Handeln; Rückverfolgbarkeit der Materialien ist gewährleistet. Alle Teile durchlaufen vor der Verpackung eine Qualitätskontrolle
Übliche Anwendungsbereiche für Elastomere hinsichtlich Temperatur und Polarität der eingesetzten Medien
Freigaben und Zertifikate in der Lebensmittel-, pharmazeutischen- und Trinkwasserindustrie (s. Freigabenliste)
Übliche Reinigungsmedien für kontinuierliche Anlagen in der Lebensmittel- und Pharmaindustrie (s. Liste Reinigungsprodukte)

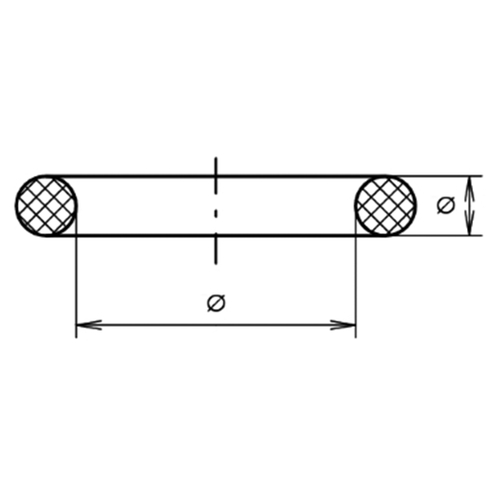

Artikel | Bild |
Innen-Ø mm
|
Schnur Ø mm
|
Einheit Stück
|
Preis Euro* | Kaufen |
---|
Artikel
|
|
Innen-Ø mm
|
Schnur Ø mm
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
---|---|---|---|---|---|---|
409536 |
|
2,9 | 1,78 | 10 | 100,00 | |
409537 |
|
2,9 | 1,78 | 20 | 172,00 | |
409538 |
|
3,68 | 1,78 | 10 | 100,00 | |
409539 |
|
3,68 | 1,78 | 20 | 172,00 | |
409540 |
|
4,47 | 1,78 | 10 | 100,00 | |
409541 |
|
4,47 | 1,78 | 20 | 172,00 | |
409542 |
|
5,28 | 1,78 | 10 | 100,00 | |
409543 |
|
5,28 | 1,78 | 20 | 172,00 | |
409544 |
|
6,07 | 1,78 | 10 | 100,00 | |
409545 |
|
6,07 | 1,78 | 20 | 172,00 | |
409546 |
|
7,65 | 1,78 | 10 | 100,00 | |
409547 |
|
7,65 | 1,78 | 20 | 172,00 | |
409548 |
|
9,25 | 1,78 | 10 | 100,00 | |
409549 |
|
9,25 | 1,78 | 20 | 172,00 | |
409550 |
|
10,82 | 1,78 | 10 | 100,00 | |
409551 |
|
10,82 | 1,78 | 20 | 172,00 | |
409552 |
|
12,42 | 1,78 | 10 | 100,00 | |
409553 |
|
12,42 | 1,78 | 20 | 172,00 | |
409554 |
|
14 | 1,78 | 10 | 100,00 | |
409555 |
|
14 | 1,78 | 20 | 172,00 | |
409556 |
|
15,6 | 1,78 | 10 | 100,00 | |
409557 |
|
15,6 | 1,78 | 20 | 172,00 | |
409558 |
|
17,17 | 1,78 | 10 | 156,00 | |
409559 |
|
17,17 | 1,78 | 20 | 267,00 | |
409560 |
|
18,77 | 1,78 | 10 | 156,00 |
