Zahnriemenrad HTD-5M aus Stahl oder Aluminium

Zurück
Vor
Zahnriemenrad HTD-5M aus Stahl oder Aluminium



Produktspezifikation

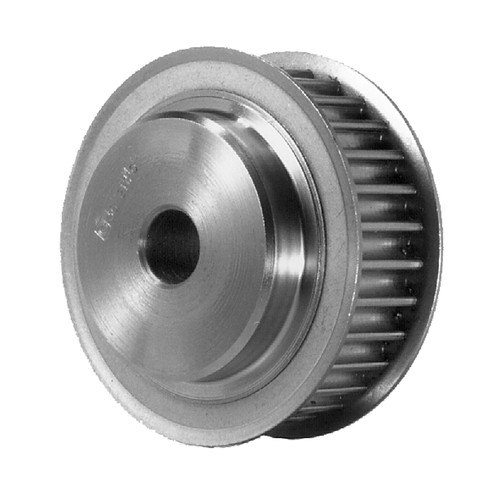

Zahnriemenrad aus Stahl mit 2 Bordscheiben (bis 40 Zähne), ab 44 Zähne aus Aluminium, ohne Bordscheiben.

Für Zahnriemen HTD-5M Breite 9, 15 und 25 mm.

Technische Spezifikation

Werkstoff:

bis 40 Zähne: Stahl phosphatiert

ab 44 Zähne: Aluminium 6082-T6, UNI 9006

Bohrung: mit Vorbohrung



Allgemeine Information

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.

Laufruhige, synchrone Kraftübertragung.

Wartungsfrei. Schmierung ist nicht erforderlich.

Hoher Wirkungsgrad bis zu 98 %.

Riemen-Vorspannung ist erforderlich.

Verschiedene Profile und Abmessungen für unterschiedliche Anwendungen:

T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm

AT-Zahnriemen aus Polyurethan mit Teilung 5 mm

HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm.

Auswahl (Dimensionierung anhand von Leistungstabellen und Berechnung):

T-Riemen: Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern

AT-Riemen: Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern

HTD-Riemen: Für hohe Leistungsübertragung auch bei hohen Drehzahlen

Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.

Hinweise zu Einbau und Verwendung:

Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)

Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)

Mindestens ein Zahnriemenrad muss Bordscheiben haben

Mindestens 6 Zähne müssen im Eingriff stehen

Zahnriementriebe laufen ungeschmiert.

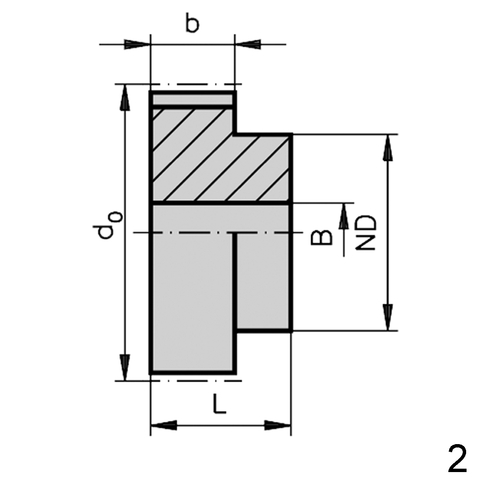

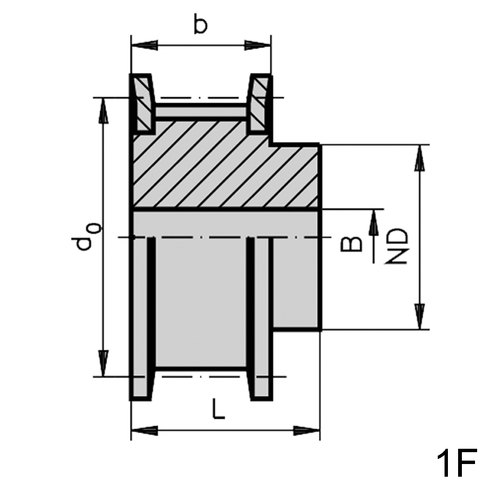

Position Artikel Profil Riemenbreite
mm
Ausführung Zähne Ø Zahnscheibe1
mm
Ø Bordscheibe1
mm
Teilkreis-Ø (d0)
mm
Naben-Ø (ND)
mm
Zahnbreite (b)
mm
L
mm
Vorbohrung (B)
mm
max. Fertigbohrung (B)
mm
Gewicht
g
Einheit
Stück
Preis
Euro
Kaufen
1 702205 HTD-5M 9 1F 12 17,96 23 19,1 12,5 14,5 20 6 8 27 3 48,00 Warenkorb
2 702206 HTD-5M 9 1F 12 17,96 23 19,1 12,5 14,5 20 6 8 27 10 130,00 Warenkorb
3 702207 HTD-5M 9 1F 14 21,14 25 22,28 13,5 14,5 20 6 9 34 3 51,00 Warenkorb
4 702208 HTD-5M 9 1F 14 21,14 25 22,28 13,5 14,5 20 6 9 34 10 135,00 Warenkorb
5 702209 HTD-5M 9 1F 15 22,73 28 23,87 16 14,5 20 6 10 44 3 54,00 Warenkorb
6 702210 HTD-5M 9 1F 15 22,73 28 23,87 16 14,5 20 6 10 44 10 140,00 Warenkorb
7 702211 HTD-5M 9 1F 16 24,32 28 25,46 16,5 14,5 20 6 10,5 49 3 54,00 Warenkorb
8 702212 HTD-5M 9 1F 16 24,32 28 25,46 16,5 14,5 20 6 10,5 49 10 145,00 Warenkorb
9 702213 HTD-5M 9 1F 18 27,51 32 28,65 20 14,5 20 6 12,5 69 3 60,00 Warenkorb
10 702214 HTD-5M 9 1F 18 27,51 32 28,65 20 14,5 20 6 12,5 69 10 155,00 Warenkorb
11 702215 HTD-5M 9 1F 20 30,69 36 31,83 23 14,5 22,5 6 13,5 96 3 63,00 Warenkorb
12 702216 HTD-5M 9 1F 20 30,69 36 31,83 23 14,5 22,5 6 13,5 96 10 160,00 Warenkorb
13 702217 HTD-5M 9 1F 21 32,28 38 33,42 24 14,5 22,5 6 14 108 3 66,00 Warenkorb
14 702218 HTD-5M 9 1F 21 32,28 38 33,42 24 14,5 22,5 6 14 108 10 175,00 Warenkorb
15 702219 HTD-5M 9 1F 22 33,87 38 35,01 25,5 14,5 22,5 6 15 118 3 69,00 Warenkorb
16 702220 HTD-5M 9 1F 22 33,87 38 35,01 25,5 14,5 22,5 6 15 118 10 185,00 Warenkorb
17 702221 HTD-5M 9 1F 24 37,06 42 38,2 27 14,5 22,5 6 16 142 2 54,00 Warenkorb
18 702222 HTD-5M 9 1F 24 37,06 42 38,2 27 14,5 22,5 6 16 142 6 120,00 Warenkorb
19 702223 HTD-5M 9 1F 26 40,24 44 41,38 30 14,5 22,5 6 18 168 2 56,00 Warenkorb
20 702224 HTD-5M 9 1F 26 40,24 44 41,38 30 14,5 22,5 6 18 168 6 126,00 Warenkorb
21 702225 HTD-5M 9 1F 28 43,42 48 44,56 30,5 14,5 22,5 6 18 192 2 54,00 Warenkorb
22 702226 HTD-5M 9 1F 28 43,42 48 44,56 30,5 14,5 22,5 6 18 192 6 120,00 Warenkorb
23 702227 HTD-5M 9 1F 30 46,6 51 47,75 35 14,5 22,5 6 21 232 2 56,00 Warenkorb
24 702228 HTD-5M 9 1F 30 46,6 51 47,75 35 14,5 22,5 6 21 232 6 120,00 Warenkorb
25 702229 HTD-5M 9 1F 32 49,79 54 50,93 38 14,5 22,5 8 23 267 2 62,00 Warenkorb
26 702230 HTD-5M 9 1F 32 49,79 54 50,93 38 14,5 22,5 8 23 267 6 138,00 Warenkorb
27 702231 HTD-5M 9 1F 36 56,16 60 57,3 38 14,5 22,5 8 23 325 2 68,00 Warenkorb
28 702232 HTD-5M 9 1F 36 56,16 60 57,3 38 14,5 22,5 8 23 325 6 150,00 Warenkorb
29 702233 HTD-5M 9 1F 40 62,52 71 63,66 38 14,5 22,5 8 23 396 2 74,00 Warenkorb
30 702234 HTD-5M 9 1F 40 62,52 71 63,66 38 14,5 22,5 8 23 396 6 162,00 Warenkorb
31 702235 HTD-5M 9 2 44 68,89 70,03 38 14,5 25,5 8 23 142 2 88,00 Warenkorb
32 702236 HTD-5M 9 2 44 68,89 70,03 38 14,5 25,5 8 23 142 6 192,00 Warenkorb
33 702237 HTD-5M 9 2 48 75,25 76,39 45 14,5 25,5 8 28 179 1 50,00 Warenkorb
34 702238 HTD-5M 9 2 48 75,25 76,39 45 14,5 25,5 8 28 179 3 117,00 Warenkorb
35 702239 HTD-5M 9 2 60 94,35 95,49 45 14,5 25,5 8 28 227 1 58,00 Warenkorb
36 702240 HTD-5M 9 2 60 94,35 95,49 45 14,5 25,5 8 28 227 3 135,00 Warenkorb
37 702241 HTD-5M 9 2 72 113,45 114,59 45 14,5 25,5 8 28 281 1 72,00 Warenkorb
38 702242 HTD-5M 9 2 72 113,45 114,59 45 14,5 25,5 8 28 281 3 165,00 Warenkorb
39 702243 HTD-5M 15 1F 12 17,96 23 19,1 12,5 20,5 26 6 8 37 3 51,00 Warenkorb
40 702244 HTD-5M 15 1F 12 17,96 23 19,1 12,5 20,5 26 6 8 37 10 135,00 Warenkorb
41 702245 HTD-5M 15 1F 14 21,14 25 22,28 13,5 20,5 26 6 9 46 3 54,00 Warenkorb
42 702246 HTD-5M 15 1F 14 21,14 25 22,28 13,5 20,5 26 6 9 46 10 145,00 Warenkorb
43 702247 HTD-5M 15 1F 15 22,73 28 23,87 16 20,5 26 6 10 60 3 57,00 Warenkorb
44 702248 HTD-5M 15 1F 15 22,73 28 23,87 16 20,5 26 6 10 60 10 150,00 Warenkorb
45 702249 HTD-5M 15 1F 16 24,32 28 25,46 16,5 20,5 26 6 10,5 64 3 60,00 Warenkorb
46 702250 HTD-5M 15 1F 16 24,32 28 25,46 16,5 20,5 26 6 10,5 64 10 155,00 Warenkorb
47 702251 HTD-5M 15 1F 18 27,51 32 28,65 20 20,5 26 6 12,5 89 3 63,00 Warenkorb
48 702252 HTD-5M 15 1F 18 27,51 32 28,65 20 20,5 26 6 12,5 89 10 170,00 Warenkorb
49 702253 HTD-5M 15 1F 20 30,69 36 31,83 23 20,5 26 6 13,5 118 3 66,00 Warenkorb
50 702254 HTD-5M 15 1F 20 30,69 36 31,83 23 20,5 26 6 13,5 118 10 175,00 Warenkorb
51 702255 HTD-5M 15 1F 21 32,28 38 33,42 24 20,5 26 6 14 130 3 69,00 Warenkorb
52 702256 HTD-5M 15 1F 21 32,28 38 33,42 24 20,5 26 6 14 130 10 185,00 Warenkorb
53 702257 HTD-5M 15 1F 22 33,87 38 35,01 25,5 20,5 26 6 15 144 2 54,00 Warenkorb
54 702258 HTD-5M 15 1F 22 33,87 38 35,01 25,5 20,5 26 6 15 144 6 120,00 Warenkorb
55 702259 HTD-5M 15 1F 24 37,06 42 38,2 27 20,5 28 6 16 181 2 56,00 Warenkorb
56 702260 HTD-5M 15 1F 24 37,06 42 38,2 27 20,5 28 6 16 181 6 126,00 Warenkorb
57 702261 HTD-5M 15 1F 26 40,24 44 41,38 30 20,5 28 6 18 215 2 56,00 Warenkorb
58 702262 HTD-5M 15 1F 26 40,24 44 41,38 30 20,5 28 6 18 215 6 120,00 Warenkorb
59 702263 HTD-5M 15 1F 28 43,42 48 44,56 30,5 20,5 28 6 18 252 2 60,00 Warenkorb
60 702264 HTD-5M 15 1F 28 43,42 48 44,56 30,5 20,5 28 6 18 252 6 132,00 Warenkorb
61 702265 HTD-5M 15 1F 30 46,6 51 47,75 35 20,5 28 6 21 298 2 66,00 Warenkorb
62 702266 HTD-5M 15 1F 30 46,6 51 47,75 35 20,5 28 6 21 298 6 144,00 Warenkorb
63 702267 HTD-5M 15 1F 32 49,79 54 50,93 38 20,5 28 8 23 344 2 70,00 Warenkorb
64 702268 HTD-5M 15 1F 32 49,79 54 50,93 38 20,5 28 8 23 344 6 150,00 Warenkorb
65 702269 HTD-5M 15 1F 36 56,16 60 57,3 38 20,5 28 8 23 420 2 78,00 Warenkorb
66 702270 HTD-5M 15 1F 36 56,16 60 57,3 38 20,5 28 8 23 420 6 168,00 Warenkorb
67 702271 HTD-5M 15 1F 40 62,52 71 63,66 38 20,5 28 8 23 467 2 86,00 Warenkorb
68 702272 HTD-5M 15 1F 40 62,52 71 63,66 38 20,5 28 8 23 467 6 186,00 Warenkorb
69 702273 HTD-5M 15 2 44 68,89 70,03 38 20,5 30 8 23 182 1 52,00 Warenkorb
70 702274 HTD-5M 15 2 44 68,89 70,03 38 20,5 30 8 23 182 3 123,00 Warenkorb
71 702275 HTD-5M 15 2 48 75,25 76,39 38 20,5 30 8 23 198 1 54,00 Warenkorb
72 702276 HTD-5M 15 2 48 75,25 76,39 38 20,5 30 8 23 198 3 123,00 Warenkorb
73 702277 HTD-5M 15 2 60 94,35 95,49 50 20,5 30 8 30 312 1 66,00 Warenkorb
74 702278 HTD-5M 15 2 60 94,35 95,49 50 20,5 30 8 30 312 3 153,00 Warenkorb
75 702279 HTD-5M 15 2 72 113,45 114,59 50 20,5 30 8 30 387 1 74,00 Warenkorb
76 702280 HTD-5M 15 2 72 113,45 114,59 50 20,5 30 8 30 387 3 165,00 Warenkorb
77 702281 HTD-5M 25 1F 12 17,96 23 19,1 12,5 30,5 36 6 8 50 3 63,00 Warenkorb
78 702282 HTD-5M 25 1F 12 17,96 23 19,1 12,5 30,5 36 6 8 50 10 160,00 Warenkorb
79 702283 HTD-5M 25 1F 14 21,14 25 22,28 13,5 30,5 36 6 9 80 3 66,00 Warenkorb
80 702284 HTD-5M 25 1F 14 21,14 25 22,28 13,5 30,5 36 6 9 80 10 175,00 Warenkorb
81 702285 HTD-5M 25 1F 15 22,73 28 23,87 16 30,5 36 6 10 90 3 69,00 Warenkorb
82 702286 HTD-5M 25 1F 15 22,73 28 23,87 16 30,5 36 6 10 90 10 185,00 Warenkorb
83 702287 HTD-5M 25 1F 16 24,32 28 25,46 16,5 30,5 36 6 10,5 110 3 72,00 Warenkorb
84 702288 HTD-5M 25 1F 16 24,32 28 25,46 16,5 30,5 36 6 10,5 110 10 190,00 Warenkorb
85 702289 HTD-5M 25 1F 18 27,51 32 28,65 20 30,5 36 6 12,5 130 3 78,00 Warenkorb
86 702290 HTD-5M 25 1F 18 27,51 32 28,65 20 30,5 36 6 12,5 130 10 205,00 Warenkorb
87 702291 HTD-5M 25 1F 20 30,69 36 31,83 23 30,5 36 6 13,5 170 2 56,00 Warenkorb
88 702292 HTD-5M 25 1F 20 30,69 36 31,83 23 30,5 36 6 13,5 170 6 120,00 Warenkorb
89 702293 HTD-5M 25 1F 21 32,28 38 33,42 24 30,5 38 6 14 200 2 58,00 Warenkorb
90 702294 HTD-5M 25 1F 21 32,28 38 33,42 24 30,5 38 6 14 200 6 126,00 Warenkorb
91 702295 HTD-5M 25 1F 22 33,87 38 35,01 25,5 30,5 38 6 15 220 2 62,00 Warenkorb
92 702296 HTD-5M 25 1F 22 33,87 38 35,01 25,5 30,5 38 6 15 220 6 138,00 Warenkorb
93 702297 HTD-5M 25 1F 24 37,06 42 38,2 27 30,5 38 6 16 260 2 66,00 Warenkorb
94 702298 HTD-5M 25 1F 24 37,06 42 38,2 27 30,5 38 6 16 260 6 144,00 Warenkorb
95 702299 HTD-5M 25 1F 26 40,24 44 41,38 30 30,5 38 6 18 320 2 70,00 Warenkorb
96 702300 HTD-5M 25 1F 26 40,24 44 41,38 30 30,5 38 6 18 320 6 150,00 Warenkorb
97 702301 HTD-5M 25 1F 28 43,42 48 44,56 30,5 30,5 38 6 18 370 2 74,00 Warenkorb
98 702302 HTD-5M 25 1F 28 43,42 48 44,56 30,5 30,5 38 6 18 370 6 162,00 Warenkorb
99 702303 HTD-5M 25 1F 30 46,6 51 47,75 35 30,5 38 6 21 440 2 84,00 Warenkorb
100 702304 HTD-5M 25 1F 30 46,6 51 47,75 35 30,5 38 6 21 440 6 186,00 Warenkorb
101 702305 HTD-5M 25 1F 32 49,79 54 50,93 38 30,5 38 8 23 480 2 88,00 Warenkorb
102 702306 HTD-5M 25 1F 32 49,79 54 50,93 38 30,5 38 8 23 480 6 192,00 Warenkorb
103 702307 HTD-5M 25 1F 36 56,16 60 57,3 38 30,5 38 8 23 590 2 96,00 Warenkorb
104 702308 HTD-5M 25 1F 36 56,16 60 57,3 38 30,5 38 8 23 590 6 210,00 Warenkorb
105 702309 HTD-5M 25 1F 40 62,52 71 63,66 38 30,5 38 8 23 750 1 50,00 Warenkorb
106 702310 HTD-5M 25 1F 40 62,52 71 63,66 38 30,5 38 8 23 750 3 117,00 Warenkorb
107 702311 HTD-5M 25 2 44 68,89 70,03 38 30,5 40 8 23 310 1 62,00 Warenkorb
108 702312 HTD-5M 25 2 44 68,89 70,03 38 30,5 40 8 23 310 3 141,00 Warenkorb
109 702313 HTD-5M 25 2 48 75,25 76,39 38 30,5 40 8 23 370 1 66,00 Warenkorb
110 702314 HTD-5M 25 2 48 75,25 76,39 38 30,5 40 8 23 370 3 153,00 Warenkorb
111 702315 HTD-5M 25 2 60 94,35 95,49 50 30,5 40 8 30 600 1 78,00 Warenkorb
112 702316 HTD-5M 25 2 60 94,35 95,49 50 30,5 40 8 30 600 3 180,00 Warenkorb
113 702317 HTD-5M 25 2 72 113,45 114,59 50 30,5 40 8 30 850 1 98,00 Warenkorb
114 702318 HTD-5M 25 2 72 113,45 114,59 50 30,5 40 8 30 850 3 222,00 Warenkorb

[1] Angabe des Außen-Ø
