Produktspezifikation

Dieser Werkstoff ist unter den Perfluorelastomeren für die Lebensmittel- und Pharmaindustrie aufgrund seiner Freigaben geeignet.

Technische Spezifikation

Werkstoff: FFKM (Perfluorelastomer)

Farbe: schwarz

Shore-Härte A: 75° ±5° (Messung an der Prüfplatte) (DIN 53505)

Temperaturbereich: -10 bis +230 °C, kurzzeitig +260 °C

Dichte: 1,91 ±0,03 g/cm³ (DIN EN ISO 1183)

Spannungswert: 9,7 N/mm² (DIN 53504 S2)

Zugfestigkeit: 16,8 N/mm² (DIN 53504 S2)

Bruchdehnung: 161 % (DIN 53504 S2)

Druckverformungsrest: 20 % bei +200 °C / 70 h / 25 % (DIN ISO 815 I)

Kälterichtwert: -1 °C (DIN 53765 DSC)

Regelwerk:

Für die Lebensmittelindustrie: FDA konform (CFR 21 §177.2600), frei von tierischen Bestandteilen (ADI free)

Allgemeine Information O-Ringe Diese O-Ringmaterialien sind speziell entwickelt für den... mehr

Menü schließen

Allgemeine Information O-Ringe

Diese O-Ringmaterialien sind speziell entwickelt für den Einsatz in verfahrenstechnischen Prozessen, in der Lebensmittelindustrie, pharmazeutischen, petrochemischen und chemischen Industrie

Ausführung: O-Ringe werden in Formen endlos vulkanisiert.

Wirkungsweise: O-Ringe sind selbsttätige, doppelt wirkende Dichtelemente, die durch den Einbau in radialer oder axialer Richtung hervorgerufenen Anpresskräfte bewirken die Anfangsdichtheit. Sie werden vom Systemdruck überlagert. Dadurch entsteht eine Gesamtdichtpressung, die mit steigendem Systemdruck zunimmt. Der O-Ring verhält sich unter Druck ähnlich einer Flüssigkeit mit hoher Oberflächenspannung, dadurch wird der Druck gleichmäßig nach allen Seiten übertragen (s. Abb. Anpresskräfte).

Vorteile zu anderen Dichtelementen: Symmetrischer Querschnitt; einfache kompakte Ausführung; selbsttätig und doppelt wirkend; einfache Berechnung und Festlegung der Nut; ungeteilte Nutausführung; große Werkstoffauswahl; breiter Anwendungsbereich

Häufigste Anwendungen: Abdichtung ruhender Maschinenteile gegen flüssige bzw. gasförmige Medien; als radial-statische Abdichtung, z.B. bei Buchsen, Deckeln, Rohren, Zylindern; als axial-statische Abdichtung, z.B. bei Flanschen, Platten, Verschlüssen; als dynamisches Dichtelement bei axialen, rotierenden und oszillierenden Bewegungen

Branchenspezifische Dichtungslösungen. Freigaben, Zulassungen und Konformitäten in der Lebensmittelindustrie: ADI free, FDA, 3-A; Sanitary Standards; Pharmaindustrie: ADI free, USP Class VI

Petrochemische Industrie: ex. Dekompression

Chemie: Permeationsdichte und chemische Stabilität

Abmessungen: zöllig ARP 001 - 932; metrisch ID 3 - 193 mm; Schnurstärke 1 - 8 mm

Herstellung: Nach modernsten Fertigungstechniken mit einem optimalen Werkzeugpark; für schnelles und flexibles Handeln; Rückverfolgbarkeit der Materialien ist gewährleistet. Alle Teile durchlaufen vor der Verpackung eine Qualitätskontrolle

Übliche Anwendungsbereiche für Elastomere hinsichtlich Temperatur und Polarität der eingesetzten Medien

Freigaben und Zertifikate in der Lebensmittel-, pharmazeutischen- und Trinkwasserindustrie (s. Freigabenliste)

Übliche Reinigungsmedien für kontinuierliche Anlagen in der Lebensmittel- und Pharmaindustrie (s. Liste Reinigungsprodukte)

Allgemeine Information FFKM

Sehr gut einsetzbar:

Statischen und dynamischen Anwendungen bei häufigen Temperaturwechseln, allen Fetten, Mineralölen und Wachsen, Kraftstoffe, Wasser und Wasserdampf, konz. Säuren (z.B. Salpetersäure 60 %), Aminen (z.B. Ethylendiamin), organische Säuren (z.B. Essigsäure), Ketonen (z.B. Methylethylketon), Laugen (z.B. Natronlauge, Kalilauge), organische Lösemittel (z.B. Methanol), aromatische und chlorierte Kohlenwasserstoffe

Hervorragende Chemiebeständigkeit gegen eine Vielzahl von Chemikalien mit unterschiedlich reaktiven, funktionellen Gruppen (nahezu wie PTFE)

Bei Elastomeren der höchst mögliche Fluorierungsgrad

Hohe Bindungsenergie zwischen Kohlenstoff- und Fluoratomen

Keinen Kaltfluss wie bei PTFE

Höchste Medien- und Temperaturbeständigkeit bei gummielastischen Eigenschaften

FFKM wird eingesetzt, wenn eine Beständigkeit in polaren und unpolaren Medien bei hoher Konzentration und Temperatur gefordert wird

Dichtungslösung für sicherheitsrelevante Anwendungen

Hochreiner, geprüfter Werkstoff

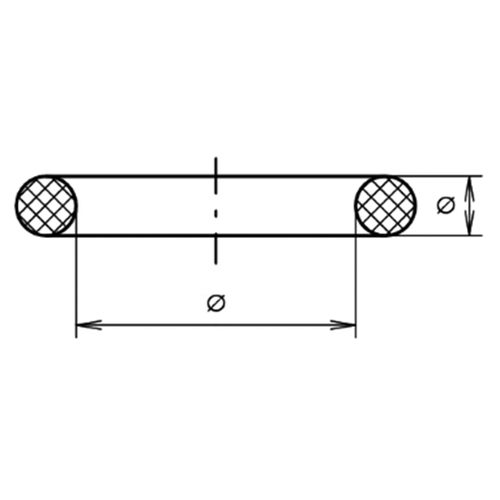

Artikel	Innen-Ø mm	Toleranz Innen-Ø mm	Schnur Ø mm	Toleranz Schnur-Ø mm	Einheit Stück	Preis Euro*
406842	12	±0,19	3,5	±0,10	1	154,00
406843	12	±0,19	3,5	±0,10	3	366,00
406844	16	±0,20	3,5	±0,10	1	164,00
406845	16	±0,20	3,5	±0,10	3	394,00
406846	18	±0,21	3,5	±0,10	1	177,00
406847	18	±0,21	3,5	±0,10	3	423,00
406848	20	±0,22	3,5	±0,10	1	170,00
406849	20	±0,22	3,5	±0,10	3	394,00
406850	22	±0,24	3,5	±0,10	1	180,00
406851	22	±0,24	3,5	±0,10	3	419,00
406852	26	±0,26	3,5	±0,10	1	191,00
406853	26	±0,26	3,5	±0,10	3	443,00
406854	28	±0,28	3,5	±0,10	1	202,00
406855	28	±0,28	3,5	±0,10	3	469,00
406856	32	±0,32	5	±0,13	1	336,00
406857	32	±0,32	5	±0,13	3	744,00
406858	34	±0,33	5	±0,13	1	311,00
406859	34	±0,33	5	±0,13	3	686,00
406860	40	±0,38	5	±0,13	1	402,00
406861	40	±0,38	5	±0,13	3	888,00
406862	40,5	±0,39	5	±0,13	1	402,00
406863	40,5	±0,39	5	±0,13	3	888,00
406864	46,5	±0,44	5	±0,13	1	428,00
406865	46,5	±0,44	5	±0,13	3	945,00
406866	52	±0,48	5	±0,13	1	503,00
406867	52	±0,48	5	±0,13	3	1.112,00
406868	58,5	±0,54	5	±0,13	1	570,00
406869	58,5	±0,54	5	±0,13	3	1.259,00
406870	68	±0,61	5	±0,13	1	614,00
406871	68	±0,61	5	±0,13	3	1.355,00
406872	73,5	±0,66	5	±0,13	1	665,00
406873	73,5	±0,66	5	±0,13	3	1.469,00
406874	83	±0,73	5	±0,13	1	748,00
406875	83	±0,73	5	±0,13	3	1.653,00
406876	86,5	±0,75	5	±0,13	1	773,00
406877	86,5	±0,75	5	±0,13	3	1.707,00
406878	102	±0,87	5	±0,13	1	967,00
406879	102	±0,87	5	±0,13	3	2.136,00
406880	111	±0,91	5	±0,13	1	1.078,00
406881	111	±0,91	5	±0,13	3	2.381,00
