Zahnriemen für Profil AT5 aus PUR (endlos)



Produktspezifikation

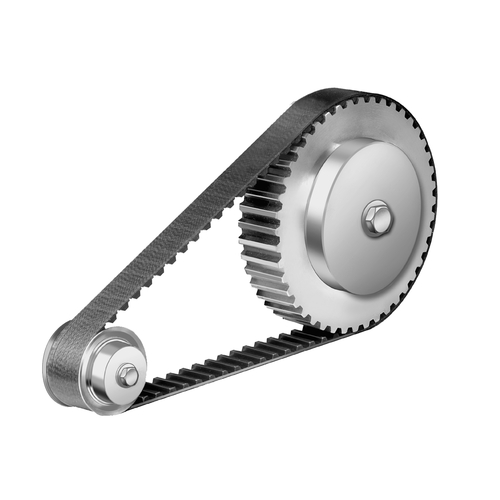

Endloser Zahnriemen (geschlossene Form).



Allgemeine Information

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.

Laufruhige, synchrone Kraftübertragung.

Wartungsfrei. Schmierung ist nicht erforderlich.

Hoher Wirkungsgrad bis zu 98 %.

Riemen-Vorspannung ist erforderlich.

Verschiedene Profile und Abmessungen für unterschiedliche Anwendungen:

T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm

AT-Zahnriemen aus Polyurethan mit Teilung 5 mm

HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm.

Auswahl (Dimensionierung anhand von Leistungstabellen und Berechnung):

T-Riemen: Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern

AT-Riemen: Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern

HTD-Riemen: Für hohe Leistungsübertragung auch bei hohen Drehzahlen

Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.

Hinweise zu Einbau und Verwendung:

Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)

Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)

Mindestens ein Zahnriemenrad muss Bordscheiben haben

Mindestens 6 Zähne müssen im Eingriff stehen

Zahnriementriebe laufen ungeschmiert.

Allgemeine Information

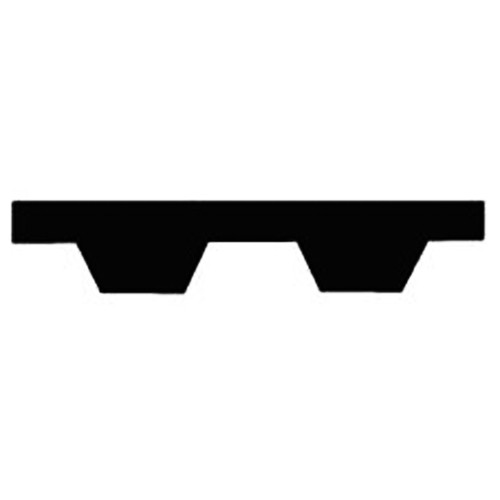

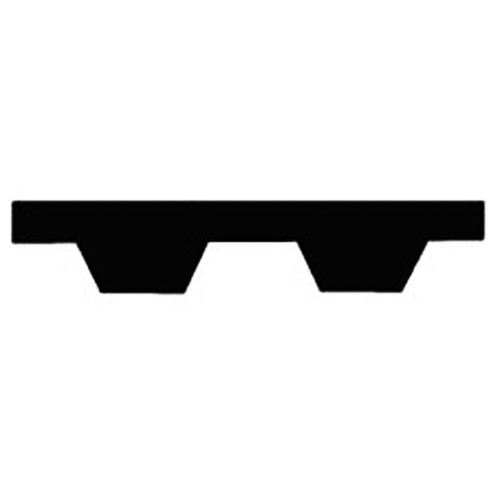

Klassisches trapezförmiges Profil nach DIN 7721 mit metrischen Abmessungen.

Ausführung T ist Standardausführung für normale Anwendungen in Größe T2,5, T5 in verschiedenen Breiten. T-Riemen laufen nur auf T-Zahnriemenrädern.

Ausführung AT ist eine verstärkte Ausführung zur Übertragung hoher Drehmomente in Größe AT5 in verschiedenen Breiten. AT-Riemen laufen nur auf AT-Zahnriemenrädern. AT-Zahnriemen benötigen auf Grund der geringeren Biegewilligkeit einen größeren Zahnscheiben-Durchmesser als T-Zahnriemen.

Zahnscheiben erhältlich aus Aluminium (z.T. auch aus Kunststoff).

T- und AT-Antriebe sind nicht spielarm.

Gute Beständigkeit gegen Öle, Fette und viele Chemikalien.

Die Zahnriemen bestehen aus hellem Kunststoff mit geringem Abrieb.

Werkstoff: PUR - Polyurethan mit Stahlzugstrang (dehnungsarm)

Temperaturbereich: -30 bis +80 °C

Teilung: T2,5: 2,5 mm; T5: 5,0 mm; AT5: 5,0 mm

Gesamthöhe: T2,5: 1,3 mm; T5: 2,2 mm; AT5: 2,7 mm

Zahnhöhe: T2,5: 0,7 mm; T5: 1,2 mm; AT5: 1,2 mm

Zugkraft: T2,5: 120 N; T5: 330 N; AT5: 700 N (zulässige Zahnriemenzugkraft bei 10 mm Riemenbreite)

Position Artikel Profil Riemenbreite
mm
Wirklänge
mm
Zähne Gewicht
g/m
Einheit
Stück
Preis
Euro
Kaufen
1 701067 AT5 10 225 45 34 2 50,00 Warenkorb
2 701068 AT5 10 225 45 34 6 114,00 Warenkorb
3 701069 AT5 10 255 51 34 2 52,00 Warenkorb
4 701070 AT5 10 255 51 34 6 114,00 Warenkorb
5 701071 AT5 10 275 55 34 2 56,00 Warenkorb
6 701072 AT5 10 275 55 34 6 120,00 Warenkorb
7 701073 AT5 10 280 56 34 2 56,00 Warenkorb
8 701074 AT5 10 280 56 34 6 120,00 Warenkorb
9 701075 AT5 10 300 60 34 2 56,00 Warenkorb
10 701076 AT5 10 300 60 34 6 126,00 Warenkorb
11 701077 AT5 10 340 68 34 2 54,00 Warenkorb
12 701078 AT5 10 340 68 34 6 120,00 Warenkorb
13 701079 AT5 10 375 75 34 2 56,00 Warenkorb
14 701080 AT5 10 375 75 34 6 120,00 Warenkorb
15 701081 AT5 10 390 78 34 2 56,00 Warenkorb
16 701082 AT5 10 390 78 34 6 120,00 Warenkorb
17 701083 AT5 10 420 84 34 2 58,00 Warenkorb
18 701084 AT5 10 420 84 34 6 126,00 Warenkorb
19 701085 AT5 10 455 91 34 2 58,00 Warenkorb
20 701086 AT5 10 455 91 34 6 126,00 Warenkorb
21 701087 AT5 10 500 100 34 2 60,00 Warenkorb
22 701088 AT5 10 500 100 34 6 132,00 Warenkorb
23 701089 AT5 10 545 109 34 2 64,00 Warenkorb
24 701090 AT5 10 545 109 34 6 138,00 Warenkorb
25 701091 AT5 10 600 120 34 2 70,00 Warenkorb
26 701092 AT5 10 600 120 34 6 150,00 Warenkorb
27 701093 AT5 10 610 122 34 2 70,00 Warenkorb
28 701094 AT5 10 610 122 34 6 156,00 Warenkorb
29 701095 AT5 10 630 126 34 2 72,00 Warenkorb
30 701096 AT5 10 630 126 34 6 156,00 Warenkorb
31 701097 AT5 10 660 132 34 2 72,00 Warenkorb
32 701098 AT5 10 660 132 34 6 156,00 Warenkorb
33 701099 AT5 10 720 144 34 2 78,00 Warenkorb
34 701100 AT5 10 720 144 34 6 168,00 Warenkorb
35 701101 AT5 10 750 150 34 2 76,00 Warenkorb
36 701102 AT5 10 750 150 34 6 168,00 Warenkorb
37 701103 AT5 10 780 156 34 2 80,00 Warenkorb
38 701104 AT5 10 780 156 34 6 174,00 Warenkorb
39 701105 AT5 10 825 165 34 2 80,00 Warenkorb
40 701106 AT5 10 825 165 34 6 174,00 Warenkorb
41 701107 AT5 10 975 195 34 2 92,00 Warenkorb
42 701108 AT5 10 975 195 34 6 198,00 Warenkorb
43 701109 AT5 10 1.050 210 34 2 100,00 Warenkorb
44 701110 AT5 10 1.050 210 34 6 222,00 Warenkorb
45 701111 AT5 10 1.125 225 34 2 102,00 Warenkorb
46 701112 AT5 10 1.125 225 34 6 222,00 Warenkorb
47 701113 AT5 10 1.500 300 34 2 108,00 Warenkorb
48 701114 AT5 10 1.500 300 34 6 234,00 Warenkorb
49 701115 AT5 16 225 45 55 2 74,00 Warenkorb
50 701116 AT5 16 225 45 55 6 162,00 Warenkorb
51 701117 AT5 16 255 51 55 2 76,00 Warenkorb
52 701118 AT5 16 255 51 55 6 168,00 Warenkorb
53 701119 AT5 16 275 55 55 2 80,00 Warenkorb
54 701120 AT5 16 275 55 55 6 174,00 Warenkorb
55 701121 AT5 16 280 56 55 2 80,00 Warenkorb
56 701122 AT5 16 280 56 55 6 174,00 Warenkorb
57 701123 AT5 16 300 60 55 2 82,00 Warenkorb
58 701124 AT5 16 300 60 55 6 180,00 Warenkorb
59 701125 AT5 16 340 68 55 2 82,00 Warenkorb
60 701126 AT5 16 340 68 55 6 180,00 Warenkorb
61 701127 AT5 16 375 75 55 2 84,00 Warenkorb
62 701128 AT5 16 375 75 55 6 186,00 Warenkorb
63 701129 AT5 16 390 78 55 2 84,00 Warenkorb
64 701130 AT5 16 390 78 55 6 186,00 Warenkorb
65 701131 AT5 16 420 84 55 2 88,00 Warenkorb
66 701132 AT5 16 420 84 55 6 192,00 Warenkorb
67 701133 AT5 16 455 91 55 2 86,00 Warenkorb
68 701134 AT5 16 455 91 55 6 192,00 Warenkorb
69 701135 AT5 16 500 100 55 2 90,00 Warenkorb
70 701136 AT5 16 500 100 55 6 198,00 Warenkorb
71 701137 AT5 16 545 109 55 2 96,00 Warenkorb
72 701138 AT5 16 545 109 55 6 210,00 Warenkorb
73 701139 AT5 16 600 120 55 2 104,00 Warenkorb
74 701140 AT5 16 600 120 55 6 228,00 Warenkorb
75 701141 AT5 16 610 122 55 2 100,00 Warenkorb
76 701142 AT5 16 610 122 55 6 216,00 Warenkorb
77 701143 AT5 16 630 126 55 2 102,00 Warenkorb
78 701144 AT5 16 630 126 55 6 216,00 Warenkorb
79 701145 AT5 16 660 132 55 2 102,00 Warenkorb
80 701146 AT5 16 660 132 55 6 216,00 Warenkorb
81 701147 AT5 16 720 144 55 2 106,00 Warenkorb
82 701148 AT5 16 720 144 55 6 228,00 Warenkorb
83 701149 AT5 16 750 150 55 2 110,00 Warenkorb
84 701150 AT5 16 750 150 55 6 240,00 Warenkorb
85 701151 AT5 16 780 156 55 2 110,00 Warenkorb
86 701152 AT5 16 780 156 55 6 234,00 Warenkorb
87 701153 AT5 16 825 165 55 2 112,00 Warenkorb
88 701154 AT5 16 825 165 55 6 240,00 Warenkorb
89 701155 AT5 16 975 195 55 2 130,00 Warenkorb
90 701156 AT5 16 975 195 55 6 282,00 Warenkorb
91 701157 AT5 16 1.050 210 55 1 72,00 Warenkorb
92 701158 AT5 16 1.050 210 55 3 165,00 Warenkorb
93 701159 AT5 16 1.125 225 55 1 74,00 Warenkorb
94 701160 AT5 16 1.125 225 55 3 171,00 Warenkorb
95 701161 AT5 16 1.500 300 55 1 80,00 Warenkorb
96 701162 AT5 16 1.500 300 55 3 180,00 Warenkorb
97 701163 AT5 25 225 45 85 2 106,00 Warenkorb
98 701164 AT5 25 225 45 85 6 228,00 Warenkorb
99 701165 AT5 25 255 51 85 2 110,00 Warenkorb
100 701166 AT5 25 255 51 85 6 240,00 Warenkorb
101 701167 AT5 25 275 55 85 2 114,00 Warenkorb
102 701168 AT5 25 275 55 85 6 246,00 Warenkorb
103 701169 AT5 25 280 56 85 2 114,00 Warenkorb
104 701170 AT5 25 280 56 85 6 246,00 Warenkorb
105 701171 AT5 25 300 60 85 2 118,00 Warenkorb
106 701172 AT5 25 300 60 85 6 252,00 Warenkorb
107 701173 AT5 25 340 68 85 2 116,00 Warenkorb
108 701174 AT5 25 340 68 85 6 252,00 Warenkorb
109 701175 AT5 25 375 75 85 2 122,00 Warenkorb
110 701176 AT5 25 375 75 85 6 264,00 Warenkorb
111 701177 AT5 25 390 78 85 2 122,00 Warenkorb
112 701178 AT5 25 390 78 85 6 264,00 Warenkorb
113 701179 AT5 25 420 84 85 2 126,00 Warenkorb
114 701180 AT5 25 420 84 85 6 270,00 Warenkorb
115 701181 AT5 25 455 91 85 2 124,00 Warenkorb
116 701182 AT5 25 455 91 85 6 264,00 Warenkorb
117 701183 AT5 25 500 100 85 2 130,00 Warenkorb
118 701184 AT5 25 500 100 85 6 282,00 Warenkorb
119 701185 AT5 25 545 109 85 1 70,00 Warenkorb
120 701186 AT5 25 545 109 85 3 159,00 Warenkorb
121 701187 AT5 25 600 120 85 1 76,00 Warenkorb
122 701188 AT5 25 600 120 85 3 174,00 Warenkorb
123 701189 AT5 25 610 122 85 1 78,00 Warenkorb
124 701190 AT5 25 610 122 85 3 180,00 Warenkorb
125 701191 AT5 25 630 126 85 1 72,00 Warenkorb
126 701192 AT5 25 630 126 85 3 165,00 Warenkorb
127 701193 AT5 25 660 132 85 1 72,00 Warenkorb
128 701194 AT5 25 660 132 85 3 165,00 Warenkorb
129 701195 AT5 25 720 144 85 1 76,00 Warenkorb
130 701196 AT5 25 720 144 85 3 174,00 Warenkorb
131 701197 AT5 25 750 150 85 1 80,00 Warenkorb
132 701198 AT5 25 750 150 85 3 183,00 Warenkorb
133 701199 AT5 25 780 156 85 1 78,00 Warenkorb
134 701200 AT5 25 780 156 85 3 177,00 Warenkorb
135 701201 AT5 25 825 165 85 1 80,00 Warenkorb
136 701202 AT5 25 825 165 85 3 183,00 Warenkorb
137 701203 AT5 25 975 195 85 1 94,00 Warenkorb
138 701204 AT5 25 975 195 85 3 213,00 Warenkorb
139 701205 AT5 25 1.050 210 85 1 102,00 Warenkorb
140 701206 AT5 25 1.050 210 85 3 234,00 Warenkorb
141 701207 AT5 25 1.125 225 85 1 104,00 Warenkorb
142 701208 AT5 25 1.125 225 85 3 237,00 Warenkorb
143 701209 AT5 25 1.500 300 85 1 124,00 Warenkorb
144 701210 AT5 25 1.500 300 85 3 285,00 Warenkorb
