EPDM-Flachdichtungen

Einsatzgebiet Sehr gut einsetzbar: Wasser, Glykolen und Bremsflüssigkeiten (auf... mehr

Einsatzgebiet

Sehr gut einsetzbar:

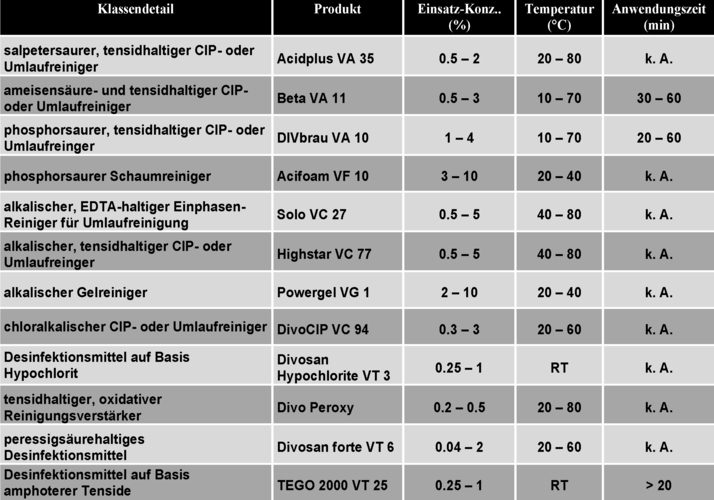

Wasser, Glykolen und Bremsflüssigkeiten (auf Glykolbasis), Säuren (Salzsäure, Salpetersäure), Laugen (Natronlauge, Kalilauge), polaren organischen Lösungsmitteln (z.B. Essigsäure), oxidierenden Medien (z.B. Peressigsäure).

Nicht einsetzbar:

Mineralischen Fetten, Ölen und Wachsen, Treibstoffen.

Produktspezifikation

Sehr gute Witterungs- und Alterungsbeständigkeit

Gute Kälte- und Wärmebeständigkeit

Gutes elastisches Verhalten

Gute Reißdehnung- und Festigkeit

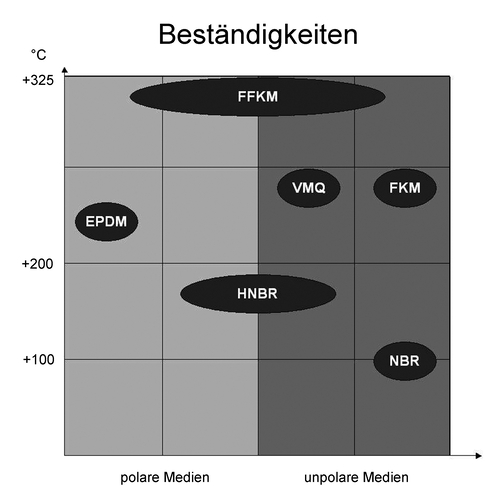

Sehr gute Beständigkeit gegen polare Medien

Technische Spezifikation

Werkstoff: EPDM (Ethylen-Propylen-Dien-Kautschuk)

Farbe: schwarz

Vernetzung: peroxidisch

Shore-Härte A: 65° ±5° (Messung an der Prüfplatte) (DIN 53505)

Temperaturbereich: -25 bis +120 °C

Dichte: ca. 1,30 g/cm3 (DIN 53505)

Reißfestigkeit: >5 MPa (ISO 37)

Bruchdehnung: >200 % (DIN 53504)

Allgemeine Information Flachdichtungen werden in der Regel als Ringe gestanzt. Bei... mehr

Allgemeine Information

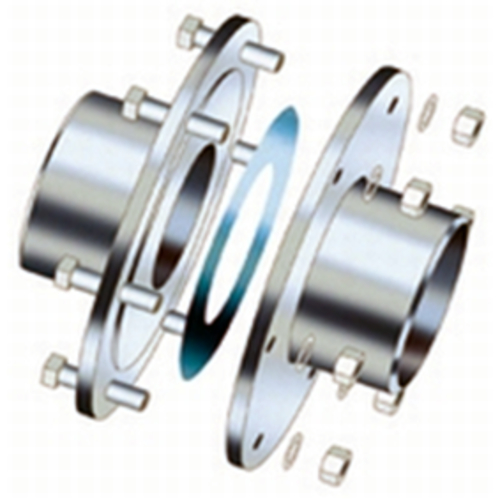

Flachdichtungen werden in der Regel als Ringe gestanzt. Bei diffizileren Geometrien werden die Ringe oftmals geplottert oder mittels Wasserstrahl geschnitten. Ringe werden durch die Abmessungen des Innen- und Außendurchmessers sowie der Gesamtdicke des Rings definiert, häufig jedoch auch durch Nenndurchmesser und Druckstufe nach DIN 2690, 2691 (oder 2692). Im Sinne der Harmonisierung von Normen wurden diese früheren Flachdichtungsnormen in der in einer EU Norm zusammengefasst: DIN.

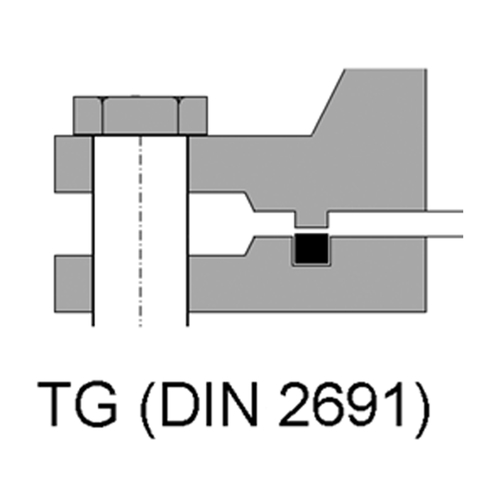

EN 1514-1. Um dennoch die einzelnen Formen abbilden zu können wurden folgende Unterbeschreibungen eingeführt: frühere DIN 2690: jetzt EN 1514-1 Form IBC für glatte Flansche; frühere DIN 2691: jetzt EN 1514-1 Form TG für Flansche mit Nut und Feder.

Vorteile zu anderen Dichtelementen:

Symmetrischer Querschnitt, einfache kompakte Ausführung, leichter Einbau, große Werkstoffauswahl, Nuten nicht zwingend erforderlich.

Häufigste Anwendung: Flanschabdichtung gegen flüssige bzw. gasförmige Medien. Ausschließlich statisch bzw. quasistatisch anzuwenden.

Weitere Anwendungen: Gehäuse-, Deckelabdichtungen.

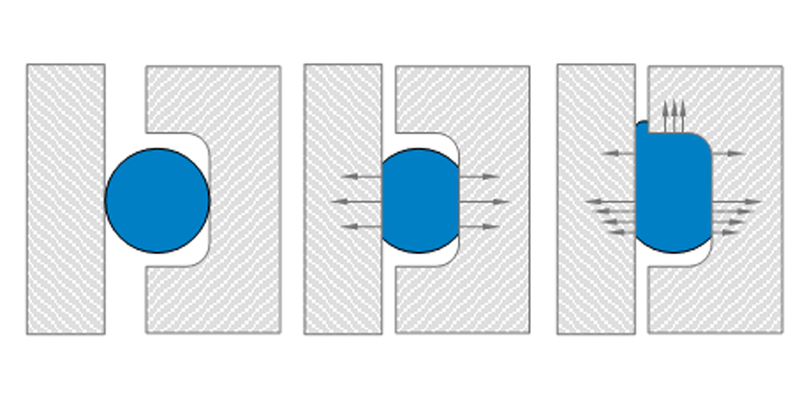

Wirkungsweise: Die Flachdichtung wird beim Einbau axial verpresst. Um Leckagefreiheit zu erlangen, muss die axiale Presskraft größer sein, als die Summe aller Kräfte, die radial darauf wirken. Querschnittsleckage, also die Leckage, die durch das Dichtungsmaterial diffundiert, wird durch die Auswahl des richtigen Materials minimiert. Eine optimale Verpressung der Flachdichtung verhindert Oberflächenleckage, d.h. Leckage, welche zwischen Flansch und Dichtung entsteht.

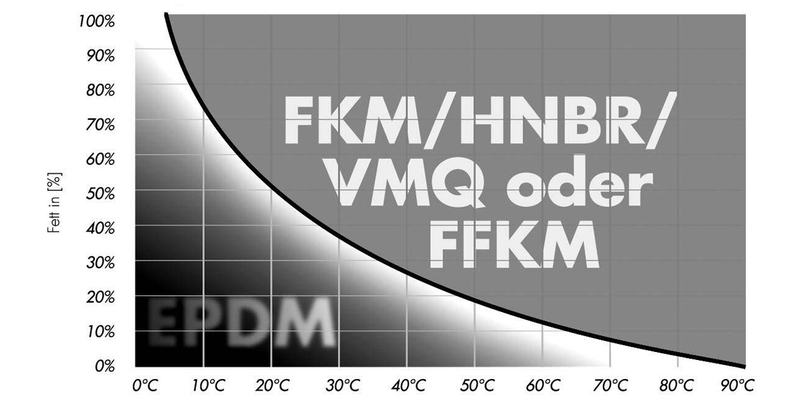

Materialien für spezielle Anforderungen:

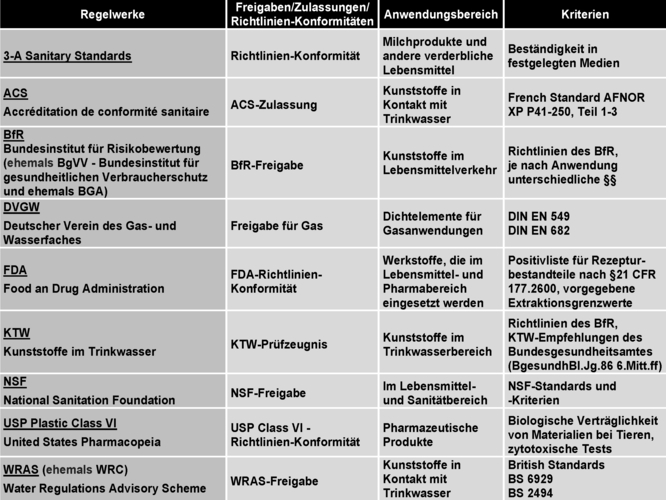

Diese Flachdichtungen sind speziell für den Einsatz in verfahrenstechnischen Prozessen die den Anforderungen der TA-Luft genügen müssen.

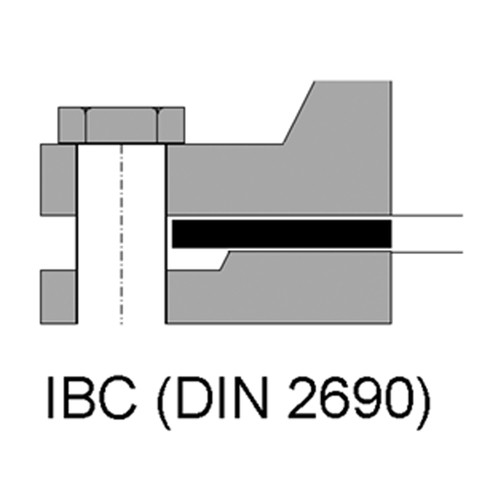

Form IBC für glatte Flansche: DN 10 bis 200, PN 2,5 bis 63

Form TG für Flansche mit Nut und Feder: DN 10 bis 200, PN 10 bis 160

Herstellung:

Nach modernsten Fertigungseinrichtungen, mit einem optimalen Werkzeugpark, für schnelles und flexibles Handeln, Rückverfolgbarkeit der Materialien ist gewährleistet, alle Teile durchlaufen eine Qualitätskontrolle vor der Verpackung.

Artikel Bild Ausführung1 Innen-Ø
mm
Außen-Ø
mm
Höhe
mm
NW
mm
PN
bar
Einheit
Stück
Preis
Euro*
Kaufen
408976
IBC 18 39 3 10 6 10 111,00
408977
IBC 18 39 3 10 6 20 192,00
408978
IBC 18 46 3 10 40 10 111,00
408979
IBC 18 46 3 10 40 20 192,00
408980
IBC 18 56 3 10 63 10 111,00
408981
IBC 18 56 3 10 63 20 192,00
408982
IBC 22 44 3 15 6 10 111,00
408983
IBC 22 44 3 15 6 20 192,00
408984
IBC 22 51 3 15 40 10 111,00
408985
IBC 22 51 3 15 40 20 192,00
408986
IBC 21 61 3 15 63 10 111,00
408987
IBC 21 61 3 15 63 20 192,00
408988
IBC 27 54 3 20 6 10 156,00
408989
IBC 27 54 3 20 6 20 267,00
408990
IBC 27 61 3 20 40 10 156,00
408991
IBC 27 61 3 20 40 20 267,00
408992
IBC 25 72 3 20 63 10 156,00
408993
IBC 25 72 3 20 63 20 267,00
408994
IBC 34 64 3 25 6 10 156,00
408995
IBC 34 64 3 25 6 20 267,00
408996
IBC 34 71 3 25 40 10 156,00
408997
IBC 34 71 3 25 40 20 267,00
408998
IBC 30 82 3 25 63 10 156,00
408999
IBC 30 82 3 25 63 20 267,00
409000
IBC 43 76 3 32 6 10 192,00
409001
IBC 43 76 3 32 6 20 327,00
409002
IBC 43 82 3 32 40 10 192,00
409003
IBC 43 82 3 32 40 20 327,00
409004
IBC 41 88 3 32 63 10 192,00
409005
IBC 41 88 3 32 63 20 327,00
409006
IBC 49 86 3 40 6 10 192,00
409007
IBC 49 86 3 40 6 20 327,00
409008
IBC 49 92 3 40 40 10 192,00
409009
IBC 49 92 3 40 40 20 327,00
409010
IBC 47 103 3 40 63 10 192,00
409011
IBC 47 103 3 40 63 20 327,00
409012
IBC 61 96 3 50 6 10 222,00
409013
IBC 61 96 3 50 6 20 378,00
409014
IBC 61 107 3 50 40 10 222,00
409015
IBC 61 107 3 50 40 20 378,00
409016
IBC 59 113 3 50 63 10 222,00
409017
IBC 59 113 3 50 63 20 378,00
409018
IBC 77 116 3 65 6 10 321,00
409019
IBC 77 116 3 65 6 20 543,00
409020
IBC 77 127 3 65 40 10 321,00
409021
IBC 77 127 3 65 40 20 543,00
409022
IBC 73 138 3 65 63 10 321,00
409023
IBC 73 138 3 65 63 20 543,00
409024
IBC 89 132 3 80 6 10 351,00
409025
IBC 89 132 3 80 6 20 585,00
409026
IBC 89 142 3 80 40 10 351,00
409027
IBC 89 142 3 80 40 20 585,00
409028
IBC 86 148 3 80 63 10 351,00
409029
IBC 86 148 3 80 63 20 585,00
409030
IBC 115 152 3 100 6 10 381,00
409031
IBC 115 152 3 100 6 20 630,00
409032
IBC 115 162 3 100 16 10 381,00
409033
IBC 115 162 3 100 16 20 630,00
409034
IBC 115 168 3 100 40 10 381,00
409035
IBC 115 168 3 100 40 20 630,00
409036
IBC 110 174 3 100 63 10 381,00
409037
IBC 110 174 3 100 63 20 630,00
409038
IBC 141 182 3 125 6 5 288,00
409039
IBC 141 182 3 125 6 10 498,00
409040
IBC 141 192 3 125 16 5 288,00
409041
IBC 141 192 3 125 16 10 498,00
409042
IBC 141 194 3 125 40 5 288,00
409043
IBC 141 194 3 125 40 10 498,00
409044
IBC 135 210 3 125 63 5 288,00
409045
IBC 135 210 3 125 63 10 498,00
409046
IBC 169 207 3 150 6 5 339,00
409047
IBC 169 207 3 150 6 10 585,00
409048
IBC 169 218 3 150 16 5 339,00
409049
IBC 169 218 3 150 16 10 585,00
409050
IBC 169 224 3 150 40 5 339,00
409051
IBC 169 224 3 150 40 10 585,00
409052
IBC 163 247 3 150 63 5 339,00
409053
IBC 163 247 3 150 63 10 585,00
409054
IBC 220 262 3 200 6 5 393,00
409055
IBC 220 262 3 200 6 10 654,00
409056
IBC 220 273 3 200 16 5 393,00
409057
IBC 220 273 3 200 16 10 654,00
409058
IBC 220 284 3 200 25 5 393,00
409059
IBC 220 284 3 200 25 10 654,00
409060
IBC 220 290 3 200 40 5 393,00
409061
IBC 220 290 3 200 40 10 654,00
409062
IBC 210 309 3 200 63 5 393,00
409063
IBC 210 309 3 200 63 10 654,00
409064
TG 29 39 3 15 10 111,00
409065
TG 29 39 3 15 20 192,00
409066
TG 36 50 3 20 10 156,00
409067
TG 36 50 3 20 20 267,00
409068
TG 43 57 3 25 10 156,00
409069
TG 43 57 3 25 20 267,00
409070
TG 51 65 3 32 10 192,00
409071
TG 51 65 3 32 20 327,00
409072
TG 61 75 3 40 10 192,00
409073
TG 61 75 3 40 20 327,00
409074
TG 73 87 3 50 10 222,00
409075
TG 73 87 3 50 20 378,00
409076
TG 95 109 3 65 10 321,00
409077
TG 95 109 3 65 20 543,00
409078
TG 106 120 3 80 10 351,00
409079
TG 106 120 3 80 20 585,00
409080
TG 129 149 3 100 10 381,00
409081
TG 129 149 3 100 20 630,00
409082
TG 155 175 3 125 5 288,00
409083
TG 155 175 3 125 10 498,00
409084
TG 183 203 3 150 5 339,00
409085
TG 183 203 3 150 10 585,00
409086
TG 239 259 3 200 5 393,00
409087
TG 239 259 3 200 10 654,00
