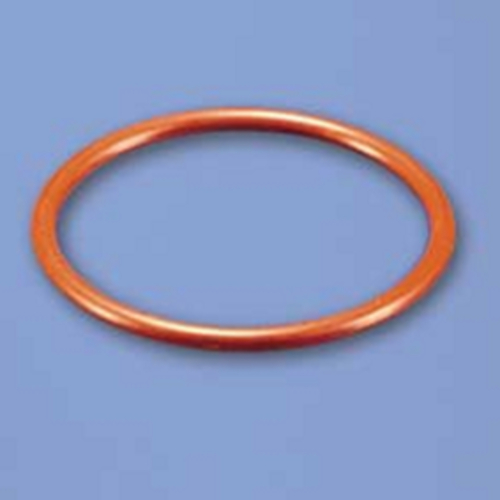

FEP-ummantelte-Silikon-O-Ringe

Einsatzgebiet Sehr gut einsetzbar: Nahezu allen Chemikalien, Polaren, Medien wie... mehr

Menü schließen

Einsatzgebiet

Sehr gut einsetzbar:

Nahezu allen Chemikalien, Polaren, Medien wie Wasserdampf, konz. Säuren, Laugen und organischen Lösemitteln, Oxidierenden Medien (z.B. Peressigsäure), Mineralölen, Treibstoffen, pflanzliche und tierischen Ölen, Silikonen.

Nicht einsetzbar:

Wenn die Anwendung eine stärkere Anpassung vom O-Ring verlangt, als der Kern durch die Thermoplasthülle leisten kann.

Produktspezifikation

Universelle Chemiebeständigkeit (vergleichbar mit PTFE)

Große Temperatureinsatzbereiche

Sehr gute Eignung im Einsatz für lebensmitteltechnische, pharmazeutische und medizinische Anwendungen

Geringe Permeation

Niedriger Reibungskoeffizient verhindert den Stick-slip-Effekt

Sehr gute Witterungs- und Alterungsbeständigkeit

Sehr gute Abriebfestigkeit

Technische Spezifikation

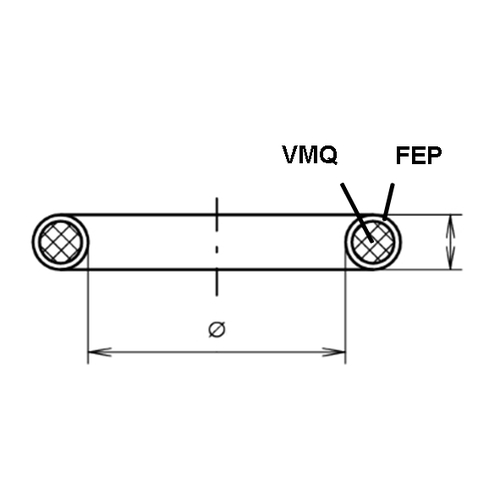

Werkstoff:

Hülle: FEP (Fluorethylenpropylen)

Kern: Silikon (Vinyl-Methyl-Silikon-Kautschuk)

Farbe:

Hülle: transparent

Kern: rot

Vernetzung: peroxidisch

Shore-Härte A: 70° ±5° (Messung an der Prüfplatte)

Temperaturbereich: -60 bis +200 °C

Dichte: ca. 1,35 g/cm³

Zugfestigkeit: min. 700 psi

Weiterreißwiderstand: min. 40 ppi

Bruchdehnung: >100 %

Sterilisationstemperatur: +149 °C (für verderbliche Lebensmittel); +121 °C (für Pharmazie)

Reinigungstemperatur: +82 °C (für verderbliche Lebensmittel)

Regelwerk:

Für die Lebensmittelindustrie: FDA konform (CFR 21 §177.2600), frei von tierischen Bestandteilen (ADI free)

Für verderbliche Lebensmittel: 3-A^® Sanitary Standards Class II

Für die Pharmazie: USP Plastic Class VI bei +121 °C

(gilt für die FEP-Ummantelung)

Allgemeine Information O-Ringe Diese O-Ringmaterialien sind speziell entwickelt für den... mehr

Menü schließen

Allgemeine Information O-Ringe

Diese O-Ringmaterialien sind speziell entwickelt für den Einsatz in verfahrenstechnischen Prozessen, in der Lebensmittelindustrie, pharmazeutischen, petrochemischen und chemischen Industrie

Ausführung: O-Ringe werden in Formen endlos vulkanisiert.

Wirkungsweise: O-Ringe sind selbsttätige, doppelt wirkende Dichtelemente, die durch den Einbau in radialer oder axialer Richtung hervorgerufenen Anpresskräfte bewirken die Anfangsdichtheit. Sie werden vom Systemdruck überlagert. Dadurch entsteht eine Gesamtdichtpressung, die mit steigendem Systemdruck zunimmt. Der O-Ring verhält sich unter Druck ähnlich einer Flüssigkeit mit hoher Oberflächenspannung, dadurch wird der Druck gleichmäßig nach allen Seiten übertragen (s. Abb. Anpresskräfte).

Vorteile zu anderen Dichtelementen: Symmetrischer Querschnitt; einfache kompakte Ausführung; selbsttätig und doppelt wirkend; einfache Berechnung und Festlegung der Nut; ungeteilte Nutausführung; große Werkstoffauswahl; breiter Anwendungsbereich

Häufigste Anwendungen: Abdichtung ruhender Maschinenteile gegen flüssige bzw. gasförmige Medien; als radial-statische Abdichtung, z.B. bei Buchsen, Deckeln, Rohren, Zylindern; als axial-statische Abdichtung, z.B. bei Flanschen, Platten, Verschlüssen; als dynamisches Dichtelement bei axialen, rotierenden und oszillierenden Bewegungen

Branchenspezifische Dichtungslösungen. Freigaben, Zulassungen und Konformitäten in der Lebensmittelindustrie: ADI free, FDA, 3-A; Sanitary Standards; Pharmaindustrie: ADI free, USP Class VI

Petrochemische Industrie: ex. Dekompression

Chemie: Permeationsdichte und chemische Stabilität

Abmessungen: zöllig ARP 001 - 932; metrisch ID 3 - 193 mm; Schnurstärke 1 - 8 mm

Herstellung: Nach modernsten Fertigungstechniken mit einem optimalen Werkzeugpark; für schnelles und flexibles Handeln; Rückverfolgbarkeit der Materialien ist gewährleistet. Alle Teile durchlaufen vor der Verpackung eine Qualitätskontrolle

Übliche Anwendungsbereiche für Elastomere hinsichtlich Temperatur und Polarität der eingesetzten Medien

Freigaben und Zertifikate in der Lebensmittel-, pharmazeutischen- und Trinkwasserindustrie (s. Freigabenliste)

Übliche Reinigungsmedien für kontinuierliche Anlagen in der Lebensmittel- und Pharmaindustrie (s. Liste Reinigungsprodukte)

Artikel	Innen-Ø mm	Schnur Ø mm	Einheit Stück	Preis Euro*
408242	12,42	1,78	5	186,00
408243	12,42	1,78	10	320,00
408244	14	1,78	5	186,00
408245	14	1,78	10	320,00
408246	15,6	1,78	5	186,00
408247	15,6	1,78	10	320,00
408248	17,17	1,78	5	192,00
408249	17,17	1,78	10	332,00
408250	18,77	1,78	5	192,00
408251	18,77	1,78	10	332,00
408252	20,35	1,78	5	200,00
408253	20,35	1,78	10	346,00
408254	21,95	1,78	5	200,00
408255	21,95	1,78	10	346,00
408256	23,52	1,78	5	214,00
408257	23,52	1,78	10	374,00
408258	25,12	1,78	5	214,00
408259	25,12	1,78	10	374,00
408260	26,7	1,78	5	228,00
408261	26,7	1,78	10	396,00
408262	28,3	1,78	5	228,00
408263	28,3	1,78	10	396,00
408264	29,87	1,78	5	238,00
408265	29,87	1,78	10	412,00
408266	31,47	1,78	5	252,00
