Kettenrad aus Acetalharz - mit einseitiger Nabe

Einsatzgebiet Zur Verwendung mit Rollenketten DIN ISO 606 / DIN 8187, für geringe bis... mehr

Einsatzgebiet

Zur Verwendung mit Rollenketten DIN ISO 606 / DIN 8187, für geringe bis mittlere Belastung, wenn niedriges Gewicht (z.B. im Modellbau) und/oder hohe chemische Beständigkeit (z.B. in der Labortechnik) gefordert ist.

Produktspezifikation

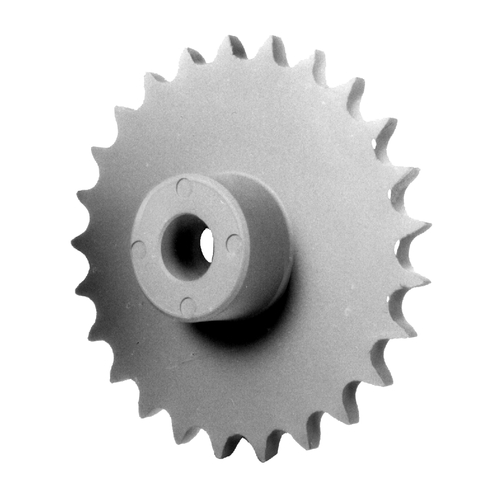

Kunststoff-Kettenrad mit einseitiger Nabe

Hauptabmessungen nach DIN 8192 (Zahnform DIN 8196).

Hochwertiger technischer Kunststoff für Maschinenbau und Präzisionsmechanik.

Gute mechanische Festigkeitswerte.

Guter Gleitreibungskoeffizient.

Hohe Steifheit und Härte.

Gute Temperaturbeständigkeit.

Nicht feuerfest und hydrolysebeständig.

Chemisch beständig gegenüber verdünnten Alkalien, Kohlenwasserstoffen, gesättigten Ölen, Fetten und Aromaten. Bedingt beständig gegenüber Ketonen, Ester und heißem Wasser/ Waschlaugen.

Technische Spezifikation

Werkstoff: POM (Acetalharz)

Bearbeitung Bohrungen: vorgebohrt

Dichte: 1,41 g/cm3

Reißdehnung: 40 %

E-Modul: 3.100 N/mm2

Max. Temperatur: +100 °C, kurzzeitig +140 °C

Keine zusätzlichen Informationen verfügbar.

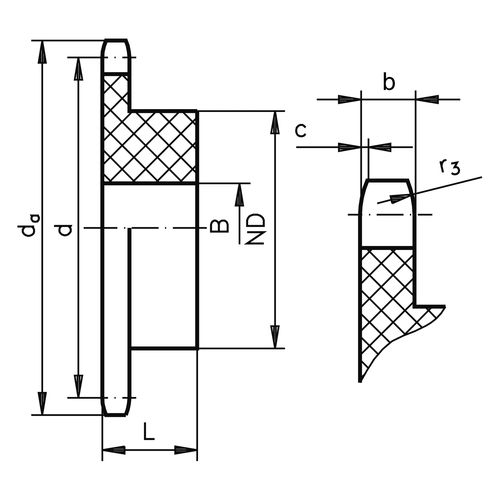

Artikel Bild DIN ISO Teilung (p)
mm
Zahnbreite (b)
mm
c
mm
r3
mm
Zähne Kopfkreis-Ø (da)
mm
Teilkreis-Ø (d0)
mm
Bohrung (B)
mm
Naben-Ø (ND)
mm
L
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
700093
04 6 2,6 0,6 6 13 27,5 25,05 8 18 10 3 5 25,00
700094
04 6 2,6 0,6 6 13 27,5 25,05 8 18 10 3 10 40,00
700095
04 6 2,6 0,6 6 15 31 28,86 8 21 10 5 5 30,00
700096
04 6 2,6 0,6 6 15 31 28,86 8 21 10 5 10 45,00
700097
04 6 2,6 0,6 6 17 35 32,65 8 24 13 8 5 30,00
700098
04 6 2,6 0,6 6 17 35 32,65 8 24 13 8 10 50,00
700099
04 6 2,6 0,6 6 19 39 36,44 8 24 13 9 5 35,00
700100
04 6 2,6 0,6 6 19 39 36,44 8 24 13 9 10 60,00
700101
04 6 2,6 0,6 6 21 42,5 40,25 10 28 13 11 5 40,00
700102
04 6 2,6 0,6 6 21 42,5 40,25 10 28 13 11 10 65,00
700103
04 6 2,6 0,6 6 23 46,5 44,06 10 28 13 12 5 45,00
700104
04 6 2,6 0,6 6 23 46,5 44,06 10 28 13 12 10 70,00
700105
04 6 2,6 0,6 6 25 50 47,87 10 28 13 13 5 50,00
700106
04 6 2,6 0,6 6 25 50 47,87 10 28 13 13 10 80,00
700107
05 B-1 8 2,8 0,8 8 13 36,5 33,42 8 24 13 8 5 30,00
700108
05 B-1 8 2,8 0,8 8 13 36,5 33,42 8 24 13 8 10 50,00
700109
05 B-1 8 2,8 0,8 8 15 41,5 38,48 8 24 13 9 5 35,00
700110
05 B-1 8 2,8 0,8 8 15 41,5 38,48 8 24 13 9 10 60,00
700111
05 B-1 8 2,8 0,8 8 17 46,5 43,53 10 28 14 13 5 40,00
700112
05 B-1 8 2,8 0,8 8 17 46,5 43,53 10 28 14 13 10 65,00
700113
05 B-1 8 2,8 0,8 8 19 52 48,61 10 28 14 14 5 40,00
700114
05 B-1 8 2,8 0,8 8 19 52 48,61 10 28 14 14 10 70,00
700115
05 B-1 8 2,8 0,8 8 21 57 53,68 10 28 14 15 5 45,00
700116
05 B-1 8 2,8 0,8 8 21 57 53,68 10 28 14 15 10 75,00
700117
05 B-1 8 2,8 0,8 8 23 62,5 58,75 10 28 14 17 5 45,00
700118
05 B-1 8 2,8 0,8 8 23 62,5 58,75 10 28 14 17 10 80,00
700119
05 B-1 8 2,8 0,8 8 25 67 63,83 10 28 14 19 5 50,00
700120
05 B-1 8 2,8 0,8 8 25 67 63,83 10 28 14 19 10 85,00
700121
06 B-1 9,5 5,3 1 10 13 43 39,79 8 24 16 13 5 45,00
700122
06 B-1 9,5 5,3 1 10 13 43 39,79 8 24 16 13 10 75,00
700123
06 B-1 9,5 5,3 1 10 15 49 45,81 8 24 16 16 5 50,00
700124
06 B-1 9,5 5,3 1 10 15 49 45,81 8 24 16 16 10 85,00
700125
06 B-1 9,5 5,3 1 10 17 55,5 51,83 10 28 16 20 5 55,00
700126
06 B-1 9,5 5,3 1 10 17 55,5 51,83 10 28 16 20 10 90,00
700127
06 B-1 9,5 5,3 1 10 19 61,5 57,87 10 28 16 24 5 55,00
700128
06 B-1 9,5 5,3 1 10 19 61,5 57,87 10 28 16 24 10 95,00
700129
06 B-1 9,5 5,3 1 10 21 68 63,91 12 32 20 33 5 60,00
700130
06 B-1 9,5 5,3 1 10 21 68 63,91 12 32 20 33 10 100,00
700131
06 B-1 9,5 5,3 1 10 23 74 69,95 12 32 20 38 5 65,00
700132
06 B-1 9,5 5,3 1 10 23 74 69,95 12 32 20 38 10 110,00
700133
06 B-1 9,5 5,3 1 10 25 80 76 12 32 20 44 5 70,00
700134
06 B-1 9,5 5,3 1 10 25 80 76 12 32 20 44 10 120,00
700135
081 12,7 3 1,3 13 13 58 53,06 8 24 16 15 5 45,00
700136
081 12,7 3 1,3 13 13 58 53,06 8 24 16 15 10 80,00
700137
081 12,7 3 1,3 13 15 66 61,09 8 24 16 18 5 50,00
700138
081 12,7 3 1,3 13 15 66 61,09 8 24 16 18 10 90,00
700139
081 12,7 3 1,3 13 17 74 69,11 10 28 18 25 5 60,00
700140
081 12,7 3 1,3 13 17 74 69,11 10 28 18 25 10 100,00
700141
081 12,7 3 1,3 13 19 82 77,16 10 28 18 29 5 65,00
700142
081 12,7 3 1,3 13 19 82 77,16 10 28 18 29 10 110,00
700143
081 12,7 3 1,3 13 21 90,5 85,22 12 32 20 39 5 70,00
700144
081 12,7 3 1,3 13 21 90,5 85,22 12 32 20 39 10 120,00
700145
081 12,7 3 1,3 13 23 98,5 93,27 12 32 20 46 5 75,00
700146
081 12,7 3 1,3 13 23 98,5 93,27 12 32 20 46 10 130,00
700147
081 12,7 3 1,3 13 25 107 101,33 12 32 20 51 5 80,00
700148
081 12,7 3 1,3 13 25 107 101,33 12 32 20 51 10 140,00
700149
083 12,7 4 1,3 13 13 58 53,06 8 24 17,4 18 5 50,00
700150
083 12,7 4 1,3 13 13 58 53,06 8 24 17,4 18 10 90,00
700151
083 12,7 4 1,3 13 15 66 61,09 8 24 17,4 23 5 55,00
700152
083 12,7 4 1,3 13 15 66 61,09 8 24 17,4 23 10 95,00
700153
083 12,7 4 1,3 13 17 74 69,11 10 28 19,4 31 5 60,00
700154
083 12,7 4 1,3 13 17 74 69,11 10 28 19,4 31 10 100,00
700155
083 12,7 4 1,3 13 19 82 77,16 10 28 19,4 37 5 65,00
700156
083 12,7 4 1,3 13 19 82 77,16 10 28 19,4 37 10 105,00
700157
083 12,7 4 1,3 13 21 90,5 85,22 12 32 21,4 48 5 70,00
700158
083 12,7 4 1,3 13 21 90,5 85,22 12 32 21,4 48 10 110,00
700159
083 12,7 4 1,3 13 23 98,5 93,27 12 32 21,4 56 5 75,00
700160
083 12,7 4 1,3 13 23 98,5 93,27 12 32 21,4 56 10 120,00
700161
083 12,7 4 1,3 13 25 107 101,33 12 32 21,4 66 5 80,00
700162
083 12,7 4 1,3 13 25 107 101,33 12 32 21,4 66 10 130,00
700163
08 B-1 12,7 7,2 1,3 13 13 58 53,06 10 28 20 26 5 55,00
700164
08 B-1 12,7 7,2 1,3 13 13 58 53,06 10 28 20 26 10 90,00
700165
08 B-1 12,7 7,2 1,3 13 15 66 61,09 10 28 20 33 5 60,00
700166
08 B-1 12,7 7,2 1,3 13 15 66 61,09 10 28 20 33 10 95,00
700167
08 B-1 12,7 7,2 1,3 13 17 74 69,11 12 32 25 48 5 65,00
700168
08 B-1 12,7 7,2 1,3 13 17 74 69,11 12 32 25 48 10 105,00
700169
08 B-1 12,7 7,2 1,3 13 19 82 77,16 12 32 25 56 5 70,00
700170
08 B-1 12,7 7,2 1,3 13 19 82 77,16 12 32 25 56 10 115,00
700171
08 B-1 12,7 7,2 1,3 13 21 90,5 85,22 16 36 25 68 5 80,00
700172
08 B-1 12,7 7,2 1,3 13 21 90,5 85,22 16 36 25 68 10 125,00
700173
08 B-1 12,7 7,2 1,3 13 23 98,5 93,27 16 36 25 79 5 85,00
700174
08 B-1 12,7 7,2 1,3 13 23 98,5 93,27 16 36 25 79 10 135,00
700175
08 B-1 12,7 7,2 1,3 13 25 107 101,33 16 36 25 90 5 90,00
700176
08 B-1 12,7 7,2 1,3 13 25 107 101,33 16 36 25 90 10 145,00
