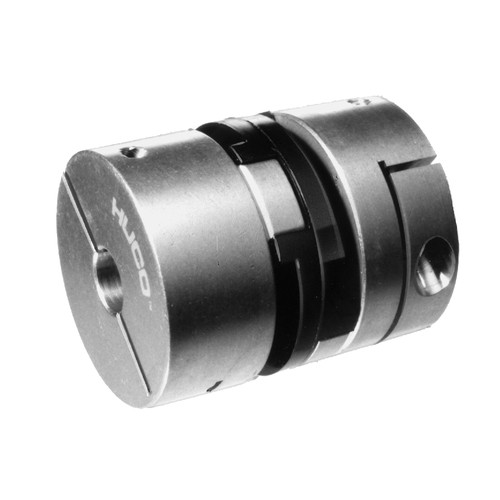

Wellenkupplung HFD - drehstarr

Einsatzgebiet Lebensmitteltechnik, Labortechnik Produktspezifikation Dreiteilige leichte... mehr

Einsatzgebiet

Lebensmitteltechnik, Labortechnik

Produktspezifikation

Dreiteilige leichte Kupplung.

Drehstarr mit Ausgleich von Radialversatz und Winkelversatz. Zur Verbindung zweier Wellen für geringe bis mittlere Drehmomente.

Beschichtete Metallnaben und Übertragungselement aus beständigem Kunststoff.

Klemmnaben aus Aluminium, oberflächenbehandelt, mit Durchgangsbohrung.

Kreuzscheibe aus beständigem Kunststoff, verschleißfest.

Elektrisch isolierend.

Einbaufertig mit Fertigbohrungen und Klemmschrauben.

Einfache Montage und Demontage ohne Spezialwerkzeug.

Die Wellen müssen unmittelbar neben der Kupplung steif gelagert sein, um ein Aufschwingen der Wellen zu vermeiden.

Gute Beständigkeit gegen Säuren, Laugen, Lösungsmittel, Fette und Öle.

Hinweise zu Auswahl und Betrieb:

Die angegebenen Drehmomente gelten für Kurzzeitbetrieb bei konstanter Last und Drehzahl ohne Wellenverlagerung. Das auftretende Drehmoment inkl. Betriebsfaktoren muss kleiner sein als das in der Tabelle angegebene max. Drehmoment.

Betriebsfaktoren:

1 Stunde pro Tag: Faktor 2

3 Stunden pro Tag: Faktor 4

6 Stunden pro Tag: Faktor 6

12 Stunden pro Tag: Faktor 8

Für die Wellenverlagerung ist je nach Art und Größe ein geeigneter Faktor anzusetzen.

Technische Spezifikation

Werkstoff:

Naben: Alu-Legierung 2011T3, farblos anodisiert

Übertragungsscheibe: Acetal

Wellenversatz: drehzahlabhängig

Winkelversatz: ±0,5° bei 3.000/min.

Radialversatz: ±0,2 mm (ab Ø 41 mm: 0,25 mm) bei 3.000/min.

max. Drehzahl: 3.000 min-1 (je nach Wellenversatz)

Temperaturbereich: -20 bis +60 °C

Fertigbohrung: +0,03 mm mit großem Klemmbereich

Keine zusätzlichen Informationen verfügbar.

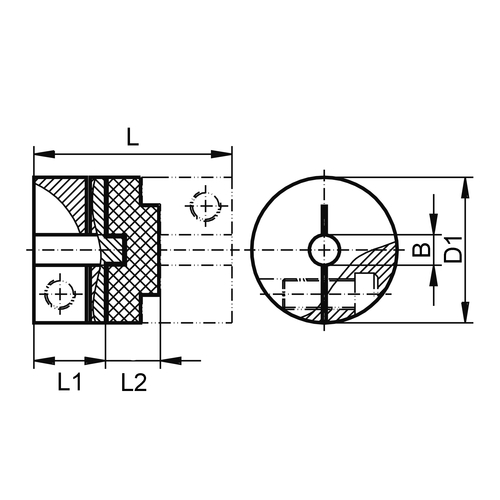

Artikel Bild L
mm
L1
mm
L2
mm
Bohrung (B)1
mm
D1
mm
Verdrehsteifigkeit
Nm/rad
max. Drehmoment
Nm
stat. Bruchmoment
N/m
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
705789
26 9,4 7,2 4 19,1 115 1,7 10 13 1 51,00
705790
26 9,4 7,2 4 19,1 115 1,7 10 13 3 117,00
705791
26 9,4 7,2 5 19,1 115 1,7 10 13 1 51,00
705792
26 9,4 7,2 5 19,1 115 1,7 10 13 3 117,00
705793
26 9,4 7,2 6 19,1 115 1,7 10 13 1 51,00
705794
26 9,4 7,2 6 19,1 115 1,7 10 13 3 117,00
705795
32,4 11,6 9,2 6 25,4 205 4 13 31 1 65,00
705796
32,4 11,6 9,2 6 25,4 205 4 13 31 3 162,00
705797
32,4 11,6 9,2 8 25,4 205 4 13 31 1 69,00
705798
32,4 11,6 9,2 8 25,4 205 4 13 31 3 171,00
705799
32,4 11,6 9,2 10 25,4 205 4 13 31 1 62,00
705800
32,4 11,6 9,2 10 25,4 205 4 13 31 3 153,00
705801
48 15 18 8 33,3 615 9 53 74 1 83,00
705802
48 15 18 8 33,3 615 9 53 74 3 204,00
705803
48 15 18 10 33,3 615 9 53 74 1 84,00
705804
48 15 18 10 33,3 615 9 53 74 3 195,00
705805
48 15 18 12 33,3 615 9 53 74 1 84,00
705806
48 15 18 12 33,3 615 9 53 74 3 195,00
705807
50,8 17,8 15,3 10 41,3 1.200 17 57 142 1 97,00
705808
50,8 17,8 15,3 10 41,3 1.200 17 57 142 3 237,00
705809
50,8 17,8 15,3 12 41,3 1.200 17 57 142 1 102,00
705810
50,8 17,8 15,3 12 41,3 1.200 17 57 142 3 252,00
705811
50,8 17,8 15,3 16 41,3 1.200 17 57 142 1 102,00
705812
50,8 17,8 15,3 16 41,3 1.200 17 57 142 3 252,00
705813
59,6 20,6 18,4 12 50 1.375 30 95 208 1 192,00
705814
59,6 20,6 18,4 12 50 1.375 30 95 208 3 432,00
705815
59,6 20,6 18,4 16 50 1.375 30 95 208 1 192,00
705816
59,6 20,6 18,4 16 50 1.375 30 95 208 3 432,00
705817
59,6 20,6 18,4 20 50 1.375 30 95 208 1 192,00
705818
59,6 20,6 18,4 20 50 1.375 30 95 208 3 432,00
705819
78 28,4 21,2 16 57,1 2.610 44 150 361 1 226,00
705820
78 28,4 21,2 16 57,1 2.610 44 150 361 3 513,00
705821
78 28,4 21,2 20 57,1 2.610 44 150 361 1 226,00
705822
78 28,4 21,2 20 57,1 2.610 44 150 361 3 513,00
705823
78 28,4 21,2 30 57,1 2.610 44 150 361 1 226,00
705824
78 28,4 21,2 30 57,1 2.610 44 150 361 3 513,00
