Zahnwelle für HTD-Profil

Produktspezifikation Zahnriemenwelle für Zahnriemen HTD-5M oder HTD-8M. Zur... mehr

Produktspezifikation

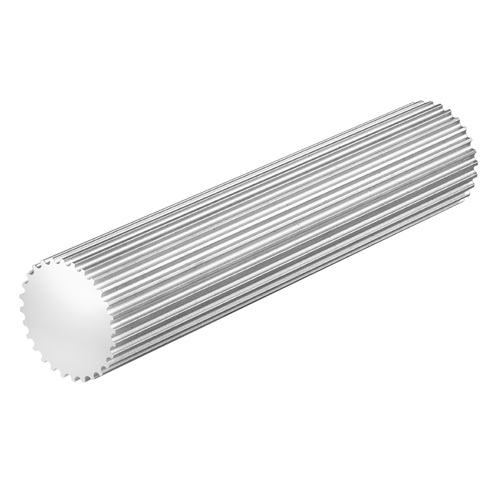

Zahnriemenwelle für Zahnriemen HTD-5M oder HTD-8M.

Zur Weiterbearbeitung zu Sonderkonstruktionen.

Technische Spezifikation

Werkstoff:

HTD-5M: Aluminium 6082-T6, UNI 9006

HTD-8M: Stahl

Bohrung: ungebohrt

Allgemeine Information Zahnriemenantriebe Einsatz zur Leistungsübertragung,... mehr

Allgemeine Information Zahnriemenantriebe

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.

Laufruhige, synchrone Kraftübertragung.

Wartungsfrei. Schmierung ist nicht erforderlich.

Hoher Wirkungsgrad bis zu 98 %.

Riemen-Vorspannung ist erforderlich.

T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm. Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern

AT-Zahnriemen aus Polyurethan mit Teilung 5 mm. Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern

HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm. Für hohe Leistungsübertragung auch bei hohen Drehzahlen

Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.

Hinweise zu Einbau und Verwendung:

Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)

Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)

Mindestens ein Zahnriemenrad muss Bordscheiben haben

Mindestens 6 Zähne müssen im Eingriff stehen

Zahnriementriebe laufen ungeschmiert.

Allgemeine Information HTD

HTD (High Torque Drive)-Zahnriemen mit halbrundem Zahnprofil mit metrischen Abmessungen in Teilung 3, 5 oder 8 mm.

Zahnriemen als endloser Zahnriemen (geschlossene Form) oder als Meterware (endlich, nicht verschweißbar) erhältlich.

Hohe Leistungsübertragung auch bei hohen Drehzahlen.

HTD-Zahnriemen laufen nur auf HTD-Zahnriemenrädern.

Zahnscheiben erhältlich für HTD-3M aus Aluminium, für HTD-5M aus Stahl (ab 44 Zähnen aus Aluminium), für HTD-8M aus Stahl (ab 80 Zähnen aus Grauguss).

HTD-Antriebe sind nicht spielfrei.

Halbrundes Zahnprofil für gleichmäßigeren Spannungsverlauf.

Laufseiten beschichtet mit Gewebe aus PA 6.6 (Nylon) zur Verschleißminderung.

Werkstoff: Neopren, schwarz, mit Glasfaserzugstrang

Temperaturbereich: -20 bis +100 °C

Teilung: 3M: 3 mm; 5M: 5 mm; 8M: 8 mm

Gesamthöhe: 3M: 2,4 mm; 5M: 3,6 mm; 8M: 5,6 mm

Zahnhöhe: 3M: 1,2 mm; 5M: 2,1 mm; 8M: 3,4 mm

Zugkraft: 3M: 100 N; 5M: 208 N; 8M: 375 N (zulässige Zahnriemenzugkraft bei 10 mm Riemenbreite)

Artikel Bild Profil Zähne D
mm
l
mm
Gewicht
kg
Länge
mm
Einheit
Stück
Preis
Euro*
Kaufen
702605
HTD-5M 12 17,96 160 0,08 160 2 84,00
702606
HTD-5M 12 17,96 160 0,08 160 6 187,00
702607
HTD-5M 13 19,55 160 0,1 160 2 95,00
702608
HTD-5M 13 19,55 160 0,1 160 6 212,00
702609
HTD-5M 14 21,14 175 0,16 200 2 105,00
702610
HTD-5M 14 21,14 175 0,16 200 6 238,00
702611
HTD-5M 15 22,73 175 0,19 200 2 110,00
702612
HTD-5M 15 22,73 175 0,19 200 6 244,00
702613
HTD-5M 16 24,32 175 0,21 200 1 54,00
702614
HTD-5M 16 24,32 175 0,21 200 3 126,00
702615
HTD-5M 17 25,92 175 0,24 200 1 63,00
702616
HTD-5M 17 25,92 175 0,24 200 3 145,00
702617
HTD-5M 18 27,51 200 0,27 200 1 71,00
702618
HTD-5M 18 27,51 200 0,27 200 3 161,00
702619
HTD-5M 19 29,1 200 0,31 200 1 75,00
702620
HTD-5M 19 29,1 200 0,31 200 3 174,00
702621
HTD-5M 20 30,69 200 0,35 200 1 82,00
702622
HTD-5M 20 30,69 200 0,35 200 3 183,00
702623
HTD-5M 21 32,28 200 0,39 200 1 82,00
702624
HTD-5M 21 32,28 200 0,39 200 3 187,00
702625
HTD-5M 22 33,87 200 0,43 200 1 84,00
702626
HTD-5M 22 33,87 200 0,43 200 3 190,00
702627
HTD-5M 23 35,47 200 0,48 200 1 88,00
702628
HTD-5M 23 35,47 200 0,48 200 3 196,00
702629
HTD-5M 24 37,06 200 0,52 200 1 90,00
702630
HTD-5M 24 37,06 200 0,52 200 3 203,00
702631
HTD-5M 25 38,85 200 0,57 200 1 95,00
702632
HTD-5M 25 38,85 200 0,57 200 3 216,00
702633
HTD-5M 26 40,24 200 0,62 200 1 99,00
702634
HTD-5M 26 40,24 200 0,62 200 3 222,00
702635
HTD-5M 27 41,83 200 0,67 200 1 105,00
702636
HTD-5M 27 41,83 200 0,67 200 3 235,00
702637
HTD-5M 28 43,42 200 0,73 200 1 112,00
702638
HTD-5M 28 43,42 200 0,73 200 3 248,00
702639
HTD-5M 30 46,61 200 0,84 200 1 120,00
702640
HTD-5M 30 46,61 200 0,84 200 3 270,00
702641
HTD-5M 32 49,79 200 0,97 200 1 129,00
702642
HTD-5M 32 49,79 200 0,97 200 3 289,00
702643
HTD-5M 34 52,97 200 1,11 200 1 142,00
702644
HTD-5M 34 52,97 200 1,11 200 3 318,00
702645
HTD-5M 36 56,16 200 1,25 200 1 142,00
702646
HTD-5M 36 56,16 200 1,25 200 3 309,00
702647
HTD-5M 38 59,34 200 1,4 200 1 150,00
702648
HTD-5M 38 59,34 200 1,4 200 3 331,00
702649
HTD-5M 40 62,52 200 1,55 200 1 155,00
702650
HTD-5M 40 62,52 200 1,55 200 3 338,00
702651
HTD-5M 42 65,71 200 1,73 200 1 161,00
702652
HTD-5M 42 65,71 200 1,73 200 3 350,00
702653
HTD-5M 44 68,89 200 1,9 200 1 174,00
702654
HTD-5M 44 68,89 200 1,9 200 2 277,00
702655
HTD-5M 45 70,48 200 1,99 200 1 189,00
702656
HTD-5M 45 70,48 200 1,99 200 2 300,00
702657
HTD-5M 48 75,25 200 2,27 200 1 206,00
702658
HTD-5M 48 75,25 200 2,27 200 2 328,00
702659
HTD-5M 50 78,44 200 2,48 200 1 214,00
702660
HTD-5M 50 78,44 200 2,48 200 2 343,00
702661
HTD-5M 60 94,35 200 3,6 200 1 225,00
702662
HTD-5M 60 94,35 200 3,6 200 2 358,00
702663
HTD-5M 72 113,45 200 5,28 200 1 270,00
702664
HTD-5M 72 113,45 200 5,28 200 2 420,00
702665
HTD-8M 18 44,47 200 2,03 200 1 73,00
702666
HTD-8M 18 44,47 200 2,03 200 3 174,00
702667
HTD-8M 19 47,01 200 2,3 200 1 80,00
702668
HTD-8M 19 47,01 200 2,3 200 3 183,00
702669
HTD-8M 20 49,56 200 2,57 200 1 82,00
702670
HTD-8M 20 49,56 200 2,57 200 3 196,00
702671
HTD-8M 21 52,11 200 2,88 200 1 80,00
702672
HTD-8M 21 52,11 200 2,88 200 3 183,00
702673
HTD-8M 22 54,65 200 3,18 200 1 84,00
702674
HTD-8M 22 54,65 200 3,18 200 3 190,00
702675
HTD-8M 23 57,2 200 3,52 200 1 86,00
702676
HTD-8M 23 57,2 200 3,52 200 3 200,00
702677
HTD-8M 24 59,75 200 3,86 200 1 90,00
702678
HTD-8M 24 59,75 200 3,86 200 3 209,00
702679
HTD-8M 25 62,29 200 4,23 200 1 93,00
702680
HTD-8M 25 62,29 200 4,23 200 3 216,00
702681
HTD-8M 26 64,84 200 4,6 200 1 101,00
702682
HTD-8M 26 64,84 200 4,6 200 3 232,00
702683
HTD-8M 28 69,93 200 5,4 200 1 110,00
702684
HTD-8M 28 69,93 200 5,4 200 3 254,00
702685
HTD-8M 30 75,02 200 6,27 200 1 125,00
702686
HTD-8M 30 75,02 200 6,27 200 3 293,00
702687
HTD-8M 32 80,12 200 7,2 200 1 133,00
702688
HTD-8M 32 80,12 200 7,2 200 3 299,00
702689
HTD-8M 34 85,21 200 8,2 200 1 144,00
702690
HTD-8M 34 85,21 200 8,2 200 3 325,00
702691
HTD-8M 35 87,76 200 8,71 200 1 159,00
702692
HTD-8M 35 87,76 200 8,71 200 3 363,00
702693
HTD-8M 36 90,3 200 9,26 200 1 167,00
702694
HTD-8M 36 90,3 200 9,26 200 3 379,00
702695
HTD-8M 38 95,4 200 10,39 200 1 187,00
702696
HTD-8M 38 95,4 200 10,39 200 2 298,00
702697
HTD-8M 40 100,49 200 11,58 200 1 204,00
702698
HTD-8M 40 100,49 200 11,58 200 2 326,00
702699
HTD-8M 44 110,88 200 14,16 200 1 242,00
702700
HTD-8M 44 110,88 200 14,16 200 2 386,00
702701
HTD-8M 48 120,86 200 16,99 200 1 255,00
702702
HTD-8M 48 120,86 200 16,99 200 2 394,00
