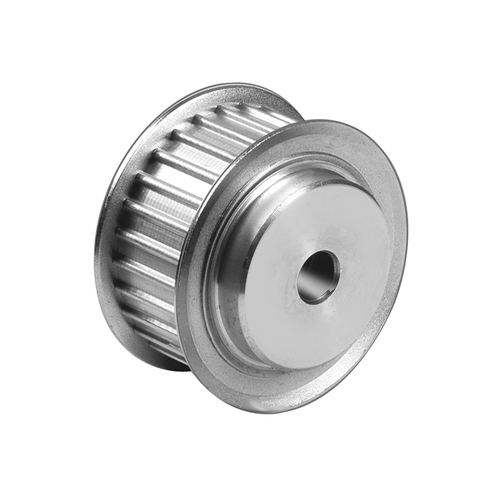

Zahnriemenrad AT5 aus Aluminium

Produktspezifikation Zahnriemenrad aus Aluminium, bis 42 Zähne mit 2 Bordscheiben, ab 44... mehr

Produktspezifikation

Zahnriemenrad aus Aluminium, bis 42 Zähne mit 2 Bordscheiben, ab 44 Zähne ohne Bordscheiben.

Für Zahnriemen-Profil AT5 Breite 10, 16 und 25 mm.

Technische Spezifikation

Werkstoff:

Gehäuse: Aluminium 6082-T6, UNI 9006

Bordscheiben: Stahl verzinkt

Bohrung: teilweise mit Vorbohrung (Maß B), sonst mit Zentrierbohrung

Allgemeine Information Zahnriemenantriebe Einsatz zur Leistungsübertragung,... mehr

Allgemeine Information Zahnriemenantriebe

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.

Laufruhige, synchrone Kraftübertragung.

Wartungsfrei. Schmierung ist nicht erforderlich.

Hoher Wirkungsgrad bis zu 98 %.

Riemen-Vorspannung ist erforderlich.

T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm. Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern

AT-Zahnriemen aus Polyurethan mit Teilung 5 mm. Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern

HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm. Für hohe Leistungsübertragung auch bei hohen Drehzahlen

Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.

Hinweise zu Einbau und Verwendung:

Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)

Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)

Mindestens ein Zahnriemenrad muss Bordscheiben haben

Mindestens 6 Zähne müssen im Eingriff stehen

Zahnriementriebe laufen ungeschmiert.

Allgemeine Information T / AT

Klassisches trapezförmiges Profil nach DIN 7721 mit metrischen Abmessungen.

Ausführung T ist Standardausführung für normale Anwendungen in Größe T2,5, T5 in verschiedenen Breiten. T-Riemen laufen nur auf T-Zahnriemenrädern.

Ausführung AT ist eine verstärkte Ausführung zur Übertragung hoher Drehmomente in Größe AT5 in verschiedenen Breiten. AT-Riemen laufen nur auf AT-Zahnriemenrädern. AT-Zahnriemen benötigen auf Grund der geringeren Biegewilligkeit einen größeren Zahnscheiben-Durchmesser als T-Zahnriemen.

Zahnscheiben erhältlich aus Aluminium (z.T. auch aus Kunststoff).

T- und AT-Antriebe sind nicht spielarm.

Gute Beständigkeit gegen Öle, Fette und viele Chemikalien.

Die Zahnriemen bestehen aus hellem Kunststoff mit geringem Abrieb.

Werkstoff: PUR - Polyurethan mit Stahlzugstrang (dehnungsarm)

Temperaturbereich: -30 bis +80 °C

Teilung: T2,5: 2,5 mm; T5: 5,0 mm; AT5: 5,0 mm

Gesamthöhe: T2,5: 1,3 mm; T5: 2,2 mm; AT5: 2,7 mm

Zahnhöhe: T2,5: 0,7 mm; T5: 1,2 mm; AT5: 1,2 mm

Zugkraft: T2,5: 120 N; T5: 330 N; AT5: 700 N (zulässige Zahnriemenzugkraft bei 10 mm Riemenbreite)

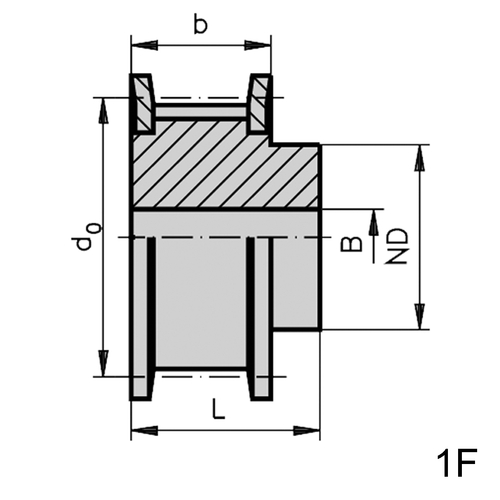

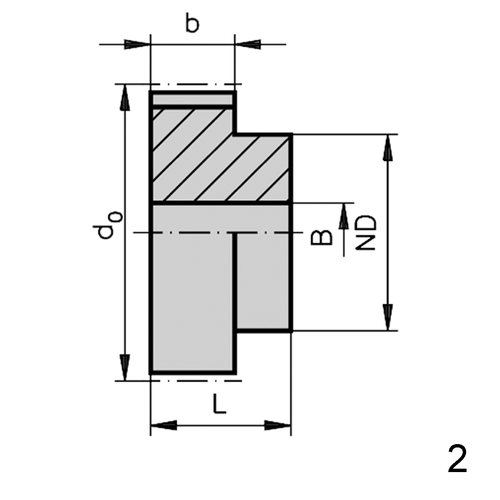

Artikel Bild Profil Riemenbreite
mm
Ausführung Zähne Ø Zahnscheibe1
mm
Ø Bordscheibe1
mm
Teilkreis Ø (d0)
mm
Naben Ø (ND)
mm
Zahnbreite (b)
mm
L
mm
Vorbohrung (B)
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
701473
AT5 10 1F 12 17,85 23 19,1 10 15 21 16 5 70,00
701474
AT5 10 1F 12 17,85 23 19,1 10 15 21 16 10 118,00
701475
AT5 10 1F 14 21,05 25 22,28 13 15 21 19 5 81,00
701476
AT5 10 1F 14 21,05 25 22,28 13 15 21 19 10 129,00
701477
AT5 10 1F 15 22,65 28 23,87 16 15 21 21 5 81,00
701478
AT5 10 1F 15 22,65 28 23,87 16 15 21 21 10 129,00
701479
AT5 10 1F 16 24,2 32 25,46 18 15 21 25 5 86,00
701480
AT5 10 1F 16 24,2 32 25,46 18 15 21 25 10 140,00
701481
AT5 10 1F 18 27,4 32 28,65 20 15 21 31 5 86,00
701482
AT5 10 1F 18 27,4 32 28,65 20 15 21 31 10 140,00
701483
AT5 10 1F 19 29 36 30,24 22 15 21 36 3 55,00
701484
AT5 10 1F 19 29 36 30,24 22 15 21 36 10 145,00
701485
AT5 10 1F 20 30,6 36 31,88 23 15 21 38 3 58,00
701486
AT5 10 1F 20 30,6 36 31,88 23 15 21 38 10 150,00
701487
AT5 10 1F 22 33,85 38 35,01 24 15 21 46 3 58,00
701488
AT5 10 1F 22 33,85 38 35,01 24 15 21 46 10 150,00
701489
AT5 10 1F 24 37 42 38,2 26 15 21 54 3 61,00
701490
AT5 10 1F 24 37 42 38,2 26 15 21 54 10 161,00
701491
AT5 10 1F 25 38,6 44 39,79 26 15 21 58 3 61,00
701492
AT5 10 1F 25 38,6 44 39,79 26 15 21 58 10 161,00
701493
AT5 10 1F 26 40,2 44 41,38 26 15 21 62 3 65,00
701494
AT5 10 1F 26 40,2 44 41,38 26 15 21 62 10 172,00
701495
AT5 10 1F 27 41,8 48 42,97 30 15 21 8 64 3 65,00
701496
AT5 10 1F 27 41,8 48 42,97 30 15 21 8 64 10 172,00
701497
AT5 10 1F 28 43,35 48 44,56 32 15 21 8 71 3 68,00
701498
AT5 10 1F 28 43,35 48 44,56 32 15 21 8 71 10 182,00
701499
AT5 10 1F 30 46,55 51 47,75 34 15 21 8 75 3 68,00
701500
AT5 10 1F 30 46,55 51 47,75 34 15 21 8 75 10 182,00
701501
AT5 10 1F 32 49,7 54 50,93 38 15 21 8 88 3 74,00
701502
AT5 10 1F 32 49,7 54 50,93 38 15 21 8 88 10 193,00
701503
AT5 10 1F 36 56,05 63 57,3 38 15 21 8 114 3 84,00
701504
AT5 10 1F 36 56,05 63 57,3 38 15 21 8 114 10 231,00
701505
AT5 10 1F 40 62,45 66 63,66 40 15 21 8 138 2 60,00
701506
AT5 10 1F 40 62,45 66 63,66 40 15 21 8 138 6 142,00
701507
AT5 10 1F 42 65,6 71 66,84 40 15 21 8 180 2 65,00
701508
AT5 10 1F 42 65,6 71 66,84 40 15 21 8 180 6 148,00
701509
AT5 10 2 44 68,8 70,03 45 15 21 8 185 2 65,00
701510
AT5 10 2 44 68,8 70,03 45 15 21 8 185 6 148,00
701511
AT5 10 2 48 75,15 76,39 50 15 21 8 200 2 69,00
701512
AT5 10 2 48 75,15 76,39 50 15 21 8 200 6 155,00
701513
AT5 10 2 60 94,25 95,49 65 15 21 8 307 2 82,00
701514
AT5 10 2 60 94,25 95,49 65 15 21 8 307 6 187,00
701515
AT5 16 1F 12 17,85 23 19,1 10 21 27 22 5 75,00
701516
AT5 16 1F 12 17,85 23 19,1 10 21 27 22 10 129,00
701517
AT5 16 1F 14 21,05 25 22,28 13 21 27 26 5 75,00
701518
AT5 16 1F 14 21,05 25 22,28 13 21 27 26 10 129,00
701519
AT5 16 1F 15 22,65 28 23,87 16 21 27 29 5 81,00
701520
AT5 16 1F 15 22,65 28 23,87 16 21 27 29 10 134,00
701521
AT5 16 1F 16 24,2 32 25,46 18 21 27 35 5 86,00
701522
AT5 16 1F 16 24,2 32 25,46 18 21 27 35 10 140,00
701523
AT5 16 1F 18 27,4 32 28,65 20 21 27 43 5 91,00
701524
AT5 16 1F 18 27,4 32 28,65 20 21 27 43 10 145,00
701525
AT5 16 1F 19 29 36 30,24 22 21 27 49 5 86,00
701526
AT5 16 1F 19 29 36 30,24 22 21 27 49 10 150,00
701527
AT5 16 1F 20 30,6 36 31,88 23 21 27 53 5 97,00
701528
AT5 16 1F 20 30,6 36 31,88 23 21 27 53 10 161,00
701529
AT5 16 1F 22 33,85 38 35,01 24 21 27 54 5 102,00
701530
AT5 16 1F 22 33,85 38 35,01 24 21 27 54 10 166,00
701531
AT5 16 1F 24 37 42 38,2 26 21 27 76 5 107,00
701532
AT5 16 1F 24 37 42 38,2 26 21 27 76 10 172,00
701533
AT5 16 1F 25 38,6 44 39,79 26 21 27 81 5 107,00
701534
AT5 16 1F 25 38,6 44 39,79 26 21 27 81 10 172,00
701535
AT5 16 1F 26 40,2 44 41,38 26 21 27 85 5 107,00
701536
AT5 16 1F 26 40,2 44 41,38 26 21 27 85 10 172,00
701537
AT5 16 1F 27 41,8 48 42,97 30 21 27 8 90 5 113,00
701538
AT5 16 1F 27 41,8 48 42,97 30 21 27 8 90 10 182,00
701539
AT5 16 1F 28 43,35 48 44,56 32 21 27 8 92 5 113,00
701540
AT5 16 1F 28 43,35 48 44,56 32 21 27 8 92 10 188,00
701541
AT5 16 1F 30 46,55 51 47,75 34 21 27 8 105 3 71,00
701542
AT5 16 1F 30 46,55 51 47,75 34 21 27 8 105 10 193,00
701543
AT5 16 1F 32 49,7 54 50,93 38 21 27 8 123 3 78,00
701544
AT5 16 1F 32 49,7 54 50,93 38 21 27 8 123 10 214,00
701545
AT5 16 1F 36 56,05 63 57,3 38 21 27 8 160 3 90,00
701546
AT5 16 1F 36 56,05 63 57,3 38 21 27 8 160 10 247,00
701547
AT5 16 1F 40 62,45 66 63,66 40 21 27 8 193 2 69,00
701548
AT5 16 1F 40 62,45 66 63,66 40 21 27 8 193 6 161,00
701549
AT5 16 1F 42 65,6 71 66,84 40 21 27 8 205 2 71,00
701550
AT5 16 1F 42 65,6 71 66,84 40 21 27 8 205 6 167,00
701551
AT5 16 2 44 68,8 70,03 45 21 27 8 228 2 71,00
701552
AT5 16 2 44 68,8 70,03 45 21 27 8 228 6 167,00
701553
AT5 16 2 48 75,15 76,39 50 21 27 8 280 2 80,00
701554
AT5 16 2 48 75,15 76,39 50 21 27 8 280 6 180,00
701555
AT5 16 2 60 94,25 95,49 65 21 27 8 430 2 101,00
701556
AT5 16 2 60 94,25 95,49 65 21 27 8 430 6 232,00
701557
AT5 25 1F 12 17,85 23 19,1 10 30 36 30 3 55,00
701558
AT5 25 1F 12 17,85 23 19,1 10 30 36 30 10 156,00
701559
AT5 25 1F 14 21,05 25 22,28 13 30 36 40 3 58,00
701560
AT5 25 1F 14 21,05 25 22,28 13 30 36 40 10 156,00
701561
AT5 25 1F 15 22,65 28 23,87 16 30 36 40 3 61,00
701562
AT5 25 1F 15 22,65 28 23,87 16 30 36 40 10 166,00
701563
AT5 25 1F 16 24,2 32 25,46 18 30 36 50 3 65,00
701564
AT5 25 1F 16 24,2 32 25,46 18 30 36 50 10 177,00
701565
AT5 25 1F 18 27,4 32 28,65 20 30 36 60 3 68,00
701566
AT5 25 1F 18 27,4 32 28,65 20 30 36 60 10 182,00
701567
AT5 25 1F 19 29 36 30,24 22 30 36 70 3 68,00
701568
AT5 25 1F 19 29 36 30,24 22 30 36 70 10 182,00
701569
AT5 25 1F 20 30,6 36 31,88 23 30 36 80 3 71,00
701570
AT5 25 1F 20 30,6 36 31,88 23 30 36 80 10 193,00
701571
AT5 25 1F 22 33,85 38 35,01 24 30 36 80 3 71,00
701572
AT5 25 1F 22 33,85 38 35,01 24 30 36 80 10 193,00
701573
AT5 25 1F 24 37 42 38,2 26 30 36 8 110 3 78,00
701574
AT5 25 1F 24 37 42 38,2 26 30 36 8 110 10 209,00
701575
AT5 25 1F 25 38,6 44 39,79 26 30 36 8 120 3 78,00
701576
AT5 25 1F 25 38,6 44 39,79 26 30 36 8 120 10 209,00
701577
AT5 25 1F 26 40,2 44 41,38 26 30 36 8 120 3 78,00
701578
AT5 25 1F 26 40,2 44 41,38 26 30 36 8 120 10 214,00
701579
AT5 25 1F 27 41,8 48 42,97 30 30 36 8 130 3 81,00
701580
AT5 25 1F 27 41,8 48 42,97 30 30 36 8 130 10 225,00
701581
AT5 25 1F 28 43,35 48 44,56 32 30 36 8 140 3 84,00
701582
AT5 25 1F 28 43,35 48 44,56 32 30 36 8 140 10 231,00
701583
AT5 25 1F 30 46,55 51 47,75 34 30 36 8 150 2 60,00
701584
AT5 25 1F 30 46,55 51 47,75 34 30 36 8 150 6 142,00
701585
AT5 25 1F 32 49,7 54 50,93 38 30 36 8 180 2 67,00
701586
AT5 25 1F 32 49,7 54 50,93 38 30 36 8 180 6 155,00
701587
AT5 25 1F 36 56,05 63 57,3 38 30 36 8 230 2 73,00
701588
AT5 25 1F 36 56,05 63 57,3 38 30 36 8 230 6 167,00
701589
AT5 25 1F 40 62,45 66 63,66 40 30 36 8 280 2 75,00
701590
AT5 25 1F 40 62,45 66 63,66 40 30 36 8 280 6 174,00
701591
AT5 25 1F 42 65,6 71 66,84 40 30 36 8 290 2 82,00
701592
AT5 25 1F 42 65,6 71 66,84 40 30 36 8 290 6 187,00
701593
AT5 25 2 44 68,8 70,03 45 30 36 8 310 2 82,00
701594
AT5 25 2 44 68,8 70,03 45 30 36 8 310 6 187,00
701595
AT5 25 2 48 75,15 76,39 50 30 36 8 400 2 95,00
701596
AT5 25 2 48 75,15 76,39 50 30 36 8 400 6 219,00
701597
AT5 25 2 60 94,25 95,49 65 30 36 8 610 2 107,00
701598
AT5 25 2 60 94,25 95,49 65 30 36 8 610 6 244,00
