Zahnriemen für Profil T2,5 aus PUR (endlos)



Produktspezifikation

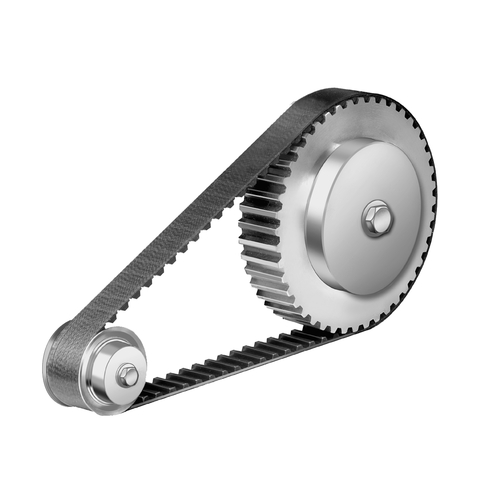

Endloser Zahnriemen (geschlossene Form).



Allgemeine Information

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.

Laufruhige, synchrone Kraftübertragung.

Wartungsfrei. Schmierung ist nicht erforderlich.

Hoher Wirkungsgrad bis zu 98 %.

Riemen-Vorspannung ist erforderlich.

Verschiedene Profile und Abmessungen für unterschiedliche Anwendungen:

T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm

AT-Zahnriemen aus Polyurethan mit Teilung 5 mm

HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm.

Auswahl (Dimensionierung anhand von Leistungstabellen und Berechnung):

T-Riemen: Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern

AT-Riemen: Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern

HTD-Riemen: Für hohe Leistungsübertragung auch bei hohen Drehzahlen

Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.

Hinweise zu Einbau und Verwendung:

Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)

Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)

Mindestens ein Zahnriemenrad muss Bordscheiben haben

Mindestens 6 Zähne müssen im Eingriff stehen

Zahnriementriebe laufen ungeschmiert.

Allgemeine Information

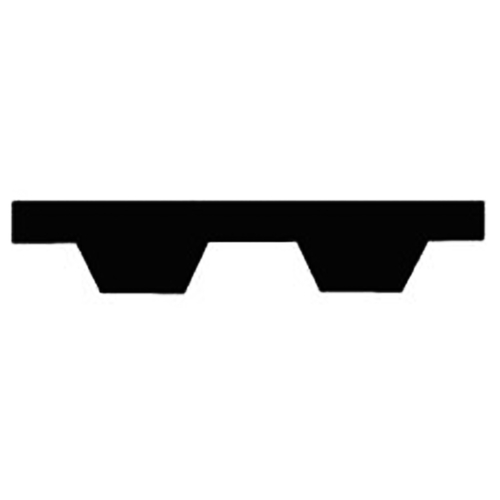

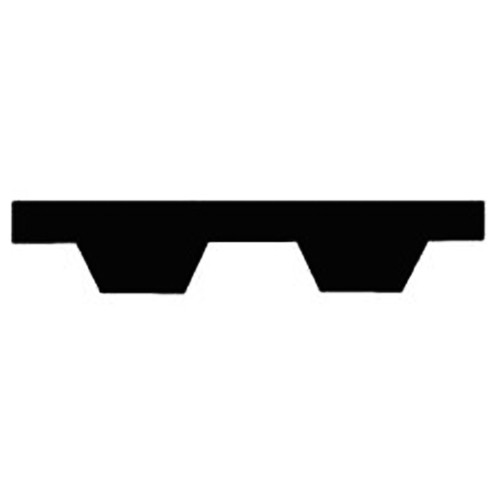

Klassisches trapezförmiges Profil nach DIN 7721 mit metrischen Abmessungen.

Ausführung T ist Standardausführung für normale Anwendungen in Größe T2,5, T5 in verschiedenen Breiten. T-Riemen laufen nur auf T-Zahnriemenrädern.

Ausführung AT ist eine verstärkte Ausführung zur Übertragung hoher Drehmomente in Größe AT5 in verschiedenen Breiten. AT-Riemen laufen nur auf AT-Zahnriemenrädern. AT-Zahnriemen benötigen auf Grund der geringeren Biegewilligkeit einen größeren Zahnscheiben-Durchmesser als T-Zahnriemen.

Zahnscheiben erhältlich aus Aluminium (z.T. auch aus Kunststoff).

T- und AT-Antriebe sind nicht spielarm.

Gute Beständigkeit gegen Öle, Fette und viele Chemikalien.

Die Zahnriemen bestehen aus hellem Kunststoff mit geringem Abrieb.

Werkstoff: PUR - Polyurethan mit Stahlzugstrang (dehnungsarm)

Temperaturbereich: -30 bis +80 °C

Teilung: T2,5: 2,5 mm; T5: 5,0 mm; AT5: 5,0 mm

Gesamthöhe: T2,5: 1,3 mm; T5: 2,2 mm; AT5: 2,7 mm

Zahnhöhe: T2,5: 0,7 mm; T5: 1,2 mm; AT5: 1,2 mm

Zugkraft: T2,5: 120 N; T5: 330 N; AT5: 700 N (zulässige Zahnriemenzugkraft bei 10 mm Riemenbreite)

Position Artikel Profil Riemenbreite
mm
Wirklänge
mm
Zähne Gewicht
g/m
Einheit
Stück
Preis
Euro
Kaufen
1 700637 T2,5 6 120 48 15 5 55,00 Warenkorb
2 700638 T2,5 6 120 48 15 10 85,00 Warenkorb
3 700639 T2,5 6 145 58 15 5 60,00 Warenkorb
4 700640 T2,5 6 145 58 15 10 90,00 Warenkorb
5 700641 T2,5 6 160 64 15 5 60,00 Warenkorb
6 700642 T2,5 6 160 64 15 10 90,00 Warenkorb
7 700643 T2,5 6 177,5 71 15 5 60,00 Warenkorb
8 700644 T2,5 6 177,5 71 15 10 95,00 Warenkorb
9 700645 T2,5 6 200 80 15 5 60,00 Warenkorb
10 700646 T2,5 6 200 80 15 10 95,00 Warenkorb
11 700647 T2,5 6 230 92 15 5 65,00 Warenkorb
12 700648 T2,5 6 230 92 15 10 100,00 Warenkorb
13 700649 T2,5 6 245 98 15 5 65,00 Warenkorb
14 700650 T2,5 6 245 98 15 10 100,00 Warenkorb
15 700651 T2,5 6 265 106 15 5 65,00 Warenkorb
16 700652 T2,5 6 265 106 15 10 105,00 Warenkorb
17 700653 T2,5 6 285 114 15 5 65,00 Warenkorb
18 700654 T2,5 6 285 114 15 10 105,00 Warenkorb
19 700655 T2,5 6 305 122 15 5 70,00 Warenkorb
20 700656 T2,5 6 305 122 15 10 110,00 Warenkorb
21 700657 T2,5 6 317,5 127 15 5 70,00 Warenkorb
22 700658 T2,5 6 317,5 127 15 10 110,00 Warenkorb
23 700659 T2,5 6 330 132 15 5 70,00 Warenkorb
24 700660 T2,5 6 330 132 15 10 115,00 Warenkorb
25 700661 T2,5 6 380 152 15 5 70,00 Warenkorb
26 700662 T2,5 6 380 152 15 10 115,00 Warenkorb
27 700663 T2,5 6 420 168 15 5 75,00 Warenkorb
28 700664 T2,5 6 420 168 15 10 120,00 Warenkorb
29 700665 T2,5 6 480 192 15 3 51,00 Warenkorb
30 700666 T2,5 6 480 192 15 10 135,00 Warenkorb
31 700667 T2,5 6 492,5 197 15 3 21,00 Warenkorb
32 700668 T2,5 6 492,5 197 15 10 135,00 Warenkorb
33 700669 T2,5 6 500 200 15 3 51,00 Warenkorb
34 700670 T2,5 6 500 200 15 10 135,00 Warenkorb
35 700671 T2,5 6 600 240 15 3 69,00 Warenkorb
36 700672 T2,5 6 600 240 15 10 180,00 Warenkorb
37 700673 T2,5 6 620 248 15 3 69,00 Warenkorb
38 700674 T2,5 6 620 248 15 10 180,00 Warenkorb
39 700675 T2,5 6 650 260 15 3 39,00 Warenkorb
40 700676 T2,5 6 650 260 15 10 185,00 Warenkorb
41 700677 T2,5 6 780 312 15 3 75,00 Warenkorb
42 700678 T2,5 6 780 312 15 10 195,00 Warenkorb
43 700679 T2,5 6 915 366 15 2 62,00 Warenkorb
44 700680 T2,5 6 915 366 15 6 138,00 Warenkorb
45 700681 T2,5 6 950 380 15 2 66,00 Warenkorb
46 700682 T2,5 6 950 380 15 6 144,00 Warenkorb
