Chromatographie-Säule

Produktspezifikation Chromatographiesäule Typ Standard (ST): Die Säulen bestehen... mehr

Produktspezifikation

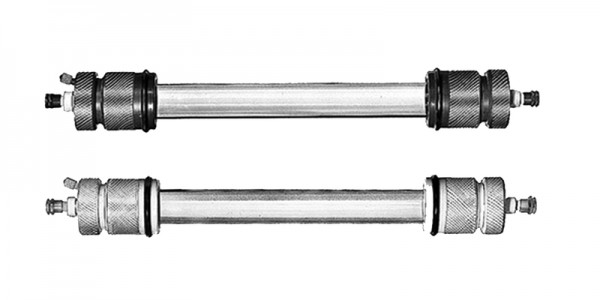

Chromatographiesäule Typ Standard (ST): Die Säulen bestehen aus den Glaskörpern mit PVC-Überwürfen sowie oberen und unteren Abschlüssen aus PVC.

Chromatographiesäule Typ Solvent-Resistant (SR): Die Säulen bestehen aus den Glaskörpern mit PTFE- bzw. Edelstahl-Überwürfen, oberen und unteren Abschlüssen aus PTFE (Polytetrafluorethylen) oder PP (Polypropylen). Säulen der SR-Variante und die mit dem Medium in Berührung kommenden Teile sind lösungsmittelbeständig.

Allgemeine Information Eine Serie von Chromatographie-Säulen in acht verschiedenen... mehr

Menü schließen

Allgemeine Information

Eine Serie von Chromatographie-Säulen in acht verschiedenen Größen für analytische und präparative Zwecke. Die Glaskörper sind aus Borosilikatglas, beidseitig angeflanscht, und tragen fest zwei Überwürfe mit den dazugehörigen Dichtungsringen. Bei den größten Durchmessern 75 und 100 mm tragen die beiden Überwürfe Gewindebolzen aus V2A und werden mittels Muttern gegen die Abschlussplatten geschraubt. Bei den kleineren Größen sind die Überwürfe und Abschlussplatten mit Gewinden versehen und werden damit zusammengeschraubt. Außerdem tragen die Überwürfe dort die Kühlmantel-Dichtungsringe. Die Kragen der Kühlmäntel passen straff über die Kühlmantel-Dichtungsringe. Ist kein Kühlmantel aufgesetzt, so erfüllen die Dichtungsringe die Funktion von Stoßdämpfern, welche beim Hinlegen der Säule auf den Labortisch Bruch vermeiden helfen. Die Durchmesser 75 und 100 mm werden nicht mit Kühlmantel geliefert. Zur Temperierung schlagen wir Calorex-Wärmeaustausch- und Kühlschlauch vor (Artikel 93168).

Die unteren Abschlussplatten tragen als Auflage für das Adsorbens ein PTFE-Gewebe mit einer Maschenweite von ca. 10 µm. Das Gewebe ist mittels eines Spannringes festgehalten und liegt auf einem gröberen Gitter aus PTFE. In diesem Gitter fließt die Flüssigkeit mit minimalem Totvolumen zur kapillaren Bohrung der Abschlussplatte.

Die Säulenabschlussplatten haben Gewindebohrungen zur Aufnahme von MULTICHROM-Anschlüssen, die obere noch zusätzlich eine für die Entlüftungsschraube. Die zentrale Bohrung hat einen Innen-Ø von 1,0 mm.

Die mit Flüssigkeit in Berührung kommenden Teile der Säule, die oberen und unteren Abschlüsse, sind normalerweise aus PVC gefertigt. Beim Arbeiten mit Flüssigkeiten, gegen welche dieser Werkstoff unbeständig ist, können Abschlüsse aus PTFE eingesetzt werden. Zum Umrüsten der Säule benötigt man also nur diese beiden Austauschteile. Damit erhält man schon mit den normalen Überwürfen aus PVC ansehnliche Lösungsmittelbeständigkeit. Bei längeren Arbeiten mit besonders gegen PVC aggressiven Medien wie Chloroform, Dimethylformamid etc., ist es nötig, die Glaskörper mit Überwürfen aus Edelstahl, PTFE oder PP zu verwenden.

Wir weisen ausdrücklich darauf hin, dass serienmäßig Dichtungen aus dem Werkstoff FPM und NBR verwendet werden. Es besteht die Möglichkeit, bestimmte Dichtungen gegen den Werkstoff FFKM auszutauschen. Das THOMACHROM^®-System mit den vielen Variationsmöglichkeiten bietet für Drücke bis 15 bar und für alle Lösungsmittel richtige apparative Lösungen, insbesondere für präparative Zwecke.

Artikel	Typ¹	Innen-Ø Säule mm	Länge mm	max. Betr.-Druck² bar	Säulenvolumen ml	Einheit Stück	Preis Euro*
82100	ST	6	150	15	4,2	1	406,00
82101	ST	6	300	15	8,4	1	420,00
82102	ST	9	150	12	9,5	1	408,00
82103	ST	9	300	12	19	1	447,00
82104	ST	9	600	12	38	1	499,00
82105	ST	15	300	10	53	1	450,00
82106	ST	15	600	10	106	1	510,00
82107	ST	15	1.000	10	177	1	647,00
82108	ST	20	300	8	94	1	471,00
82109	ST	20	600	8	188	1	570,00
82110	ST	20	1.000	8	313	1	756,00
82111	ST	25	300	7	147	1	515,00
82112	ST	25	600	7	294	1	636,00
82113	ST	25	900	7	441	1	772,00
82114	ST	50	600	4	1.176	1	884,00
82115	ST	50	900	4	1.764	1	926,00
82116	ST	50	1.500	4	2.940	1	1.104,00
82117	ST	75	900	4	4.298	1	1.494,00
82118	ST	75	1.500	4	7.155	1	1.703,00
82119	ST	75	2.400	4	11.448	1	1.851,00
82120	ST	100	1.200	3	10.385	1	2.014,00
82121	ST	100	2.100	3	18.165	1	2.526,00
82122	ST	100	3.000	3	25.950	1	3.415,00
82124	SR	6	150	15	4,2	1	494,00
82125	SR	6	300	15	8,4	1	540,00
82126	SR	9	150	12	9,5	1	575,00
82127	SR	9	300	12	19	1	605,00
82128	SR	9	600	12	38	1	654,00
82129	SR	15	300	10	53	1	617,00
82130	SR	15	600	10	106	1	698,00
82131	SR	15	1.000	10	177	1	754,00
82132	SR	20	300	8	94	1	668,00
82133	SR	20	600	8	188	1	797,00
82134	SR	20	1.000	8	313	1	874,00
82135	SR	25	300	7	147	1	721,00
82136	SR	25	600	7	294	1	868,00
82137	SR	25	900	7	441	1	997,00
82138	SR	50	600	4	1.176	1	1.380,00
82139	SR	50	900	4	1.764	1	1.459,00
82140	SR	50	1.500	4	2.940	1	1.561,00
82141	SR	75	900	4	4.298	1	2.129,00
82142	SR	75	1.500	4	7.155	1	2.348,00
82143	SR	75	2.400	4	11.448	1	2.468,00
82144	SR	100	1.200	3	10.385	1	3.032,00
82145	SR	100	2.100	3	18.165	1	3.380,00
82146	SR	100	3.000	3	25.950	1	4.304,00
