Zahnriemen für Profil T5 aus PUR (endlos)

Produktspezifikation Endloser Zahnriemen (geschlossene Form). mehr

Produktspezifikation

Endloser Zahnriemen (geschlossene Form).

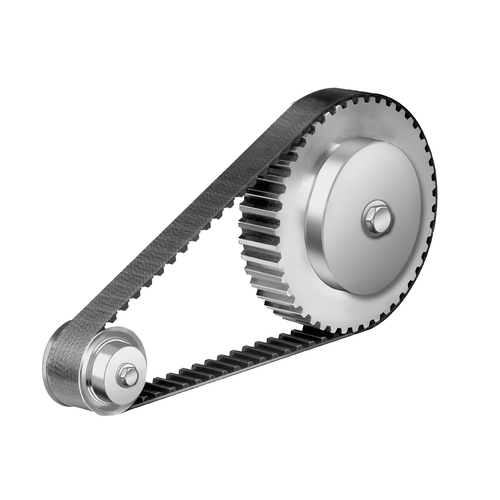

Allgemeine Information Zahnriemenantriebe Einsatz zur Leistungsübertragung,... mehr

Allgemeine Information Zahnriemenantriebe

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.

Laufruhige, synchrone Kraftübertragung.

Wartungsfrei. Schmierung ist nicht erforderlich.

Hoher Wirkungsgrad bis zu 98 %.

Riemen-Vorspannung ist erforderlich.

T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm. Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern

AT-Zahnriemen aus Polyurethan mit Teilung 5 mm. Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern

HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm. Für hohe Leistungsübertragung auch bei hohen Drehzahlen

Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.

Hinweise zu Einbau und Verwendung:

Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)

Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)

Mindestens ein Zahnriemenrad muss Bordscheiben haben

Mindestens 6 Zähne müssen im Eingriff stehen

Zahnriementriebe laufen ungeschmiert.

Allgemeine Information T / AT

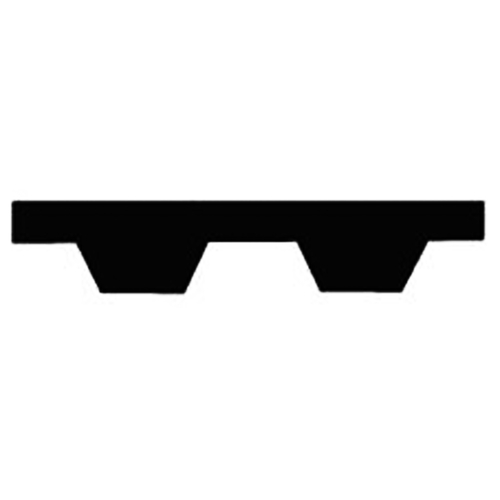

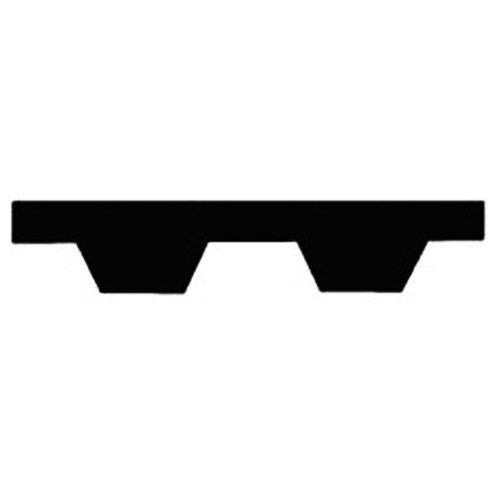

Klassisches trapezförmiges Profil nach DIN 7721 mit metrischen Abmessungen.

Ausführung T ist Standardausführung für normale Anwendungen in Größe T2,5, T5 in verschiedenen Breiten. T-Riemen laufen nur auf T-Zahnriemenrädern.

Ausführung AT ist eine verstärkte Ausführung zur Übertragung hoher Drehmomente in Größe AT5 in verschiedenen Breiten. AT-Riemen laufen nur auf AT-Zahnriemenrädern. AT-Zahnriemen benötigen auf Grund der geringeren Biegewilligkeit einen größeren Zahnscheiben-Durchmesser als T-Zahnriemen.

Zahnscheiben erhältlich aus Aluminium (z.T. auch aus Kunststoff).

T- und AT-Antriebe sind nicht spielarm.

Gute Beständigkeit gegen Öle, Fette und viele Chemikalien.

Die Zahnriemen bestehen aus hellem Kunststoff mit geringem Abrieb.

Werkstoff: PUR - Polyurethan mit Stahlzugstrang (dehnungsarm)

Temperaturbereich: -30 bis +80 °C

Teilung: T2,5: 2,5 mm; T5: 5,0 mm; AT5: 5,0 mm

Gesamthöhe: T2,5: 1,3 mm; T5: 2,2 mm; AT5: 2,7 mm

Zahnhöhe: T2,5: 0,7 mm; T5: 1,2 mm; AT5: 1,2 mm

Zugkraft: T2,5: 120 N; T5: 330 N; AT5: 700 N (zulässige Zahnriemenzugkraft bei 10 mm Riemenbreite)

Artikel Bild Profil Riemenbreite
mm
Wirklänge
mm
Zähne Gewicht
g/m
Einheit
Stück
Preis
Euro*
Kaufen
700683
T5 10 165 33 25 3 51,00
700684
T5 10 165 33 25 10 130,00
700685
T5 10 185 37 25 3 51,00
700686
T5 10 185 37 25 10 135,00
700687
T5 10 200 40 25 3 51,00
700688
T5 10 200 40 25 10 135,00
700689
T5 10 215 43 25 3 51,00
700690
T5 10 215 43 25 10 135,00
700691
T5 10 220 44 25 3 51,00
700692
T5 10 220 44 25 10 135,00
700693
T5 10 225 45 25 3 51,00
700694
T5 10 225 45 25 10 140,00
700695
T5 10 245 49 25 3 54,00
700696
T5 10 245 49 25 10 140,00
700697
T5 10 250 50 25 3 54,00
700698
T5 10 250 50 25 10 140,00
700699
T5 10 255 51 25 3 54,00
700700
T5 10 255 51 25 10 140,00
700701
T5 10 260 52 25 3 54,00
700702
T5 10 260 52 25 10 145,00
700703
T5 10 270 54 25 3 57,00
700704
T5 10 270 54 25 10 145,00
700705
T5 10 275 55 25 3 57,00
700706
T5 10 275 55 25 10 145,00
700707
T5 10 280 56 25 3 57,00
700708
T5 10 280 56 25 10 145,00
700709
T5 10 295 59 25 3 57,00
700710
T5 10 295 59 25 10 150,00
700711
T5 10 300 60 25 3 60,00
700712
T5 10 300 60 25 10 150,00
700713
T5 10 305 61 25 3 60,00
700714
T5 10 305 61 25 10 150,00
700715
T5 10 325 65 25 3 60,00
700716
T5 10 325 65 25 10 155,00
700717
T5 10 330 66 25 3 60,00
700718
T5 10 330 66 25 10 155,00
700719
T5 10 340 68 25 3 63,00
700720
T5 10 340 68 25 10 160,00
700721
T5 10 350 70 25 3 63,00
700722
T5 10 350 70 25 10 160,00
700723
T5 10 355 71 25 3 63,00
700724
T5 10 355 71 25 10 160,00
700725
T5 10 365 73 25 3 63,00
700726
T5 10 365 73 25 10 160,00
700727
T5 10 375 75 25 3 63,00
700728
T5 10 375 75 25 10 165,00
700729
T5 10 390 78 25 3 63,00
700730
T5 10 390 78 25 10 165,00
700731
T5 10 400 80 25 3 63,00
700732
T5 10 400 80 25 10 165,00
700733
T5 10 410 82 25 3 63,00
700734
T5 10 410 82 25 10 165,00
700735
T5 10 420 84 25 3 63,00
700736
T5 10 420 84 25 10 170,00
700737
T5 10 425 85 25 3 66,00
700738
T5 10 425 85 25 10 170,00
700739
T5 10 450 90 25 3 66,00
700740
T5 10 450 90 25 10 170,00
700741
T5 10 455 91 25 3 66,00
700742
T5 10 455 91 25 10 170,00
700743
T5 10 465 93 25 3 66,00
700744
T5 10 465 93 25 10 170,00
700745
T5 10 475 95 25 3 66,00
700746
T5 10 475 95 25 10 170,00
700747
T5 10 480 96 25 3 66,00
700748
T5 10 480 96 25 10 170,00
700749
T5 10 500 100 25 3 66,00
700750
T5 10 500 100 25 10 170,00
700751
T5 10 510 102 25 3 72,00
700752
T5 10 510 102 25 10 190,00
700753
T5 10 525 105 25 3 75,00
700754
T5 10 525 105 25 10 195,00
700755
T5 10 545 109 25 3 75,00
700756
T5 10 545 109 25 10 195,00
700757
T5 10 550 110 25 3 75,00
700758
T5 10 550 110 25 10 200,00
700759
T5 10 560 112 25 3 78,00
700760
T5 10 560 112 25 10 200,00
700761
T5 10 575 115 25 3 78,00
700762
T5 10 575 115 25 10 200,00
700763
T5 10 600 120 25 3 75,00
700764
T5 10 600 120 25 10 190,00
700765
T5 10 610 122 25 3 78,00
700766
T5 10 610 122 25 10 205,00
700767
T5 10 620 124 25 3 81,00
700768
T5 10 620 124 25 10 205,00
700769
T5 10 630 126 25 3 75,00
700770
T5 10 630 126 25 10 195,00
700771
T5 10 640 128 25 3 75,00
700772
T5 10 640 128 25 10 195,00
700773
T5 10 650 130 25 3 75,00
700774
T5 10 650 130 25 10 200,00
700775
T5 10 660 132 25 3 78,00
700776
T5 10 660 132 25 10 200,00
700777
T5 10 690 138 25 3 78,00
700778
T5 10 690 138 25 10 200,00
700779
T5 10 695 139 25 3 81,00
700780
T5 10 695 139 25 10 205,00
700781
T5 10 700 140 25 3 81,00
700782
T5 10 700 140 25 10 205,00
700783
T5 10 720 144 25 3 81,00
700784
T5 10 720 144 25 10 205,00
700785
T5 10 750 150 25 3 81,00
700786
T5 10 750 150 25 10 205,00
700787
T5 10 780 156 25 3 81,00
700788
T5 10 780 156 25 10 205,00
700789
T5 10 815 163 25 3 81,00
700790
T5 10 815 163 25 10 210,00
700791
T5 10 840 168 25 3 87,00
700792
T5 10 840 168 25 10 220,00
700793
T5 10 850 170 25 2 62,00
700794
T5 10 850 170 25 6 132,00
700795
T5 10 900 180 25 2 62,00
700796
T5 10 900 180 25 6 132,00
700797
T5 10 990 198 25 2 70,00
700798
T5 10 990 198 25 6 156,00
700799
T5 10 1.000 200 25 2 74,00
700800
T5 10 1.000 200 25 6 156,00
700801
T5 10 1.075 215 25 2 76,00
700802
T5 10 1.075 215 25 6 156,00
700803
T5 10 1.100 220 25 2 76,00
700804
T5 10 1.100 220 25 6 168,00
700805
T5 10 1.215 243 25 2 80,00
700806
T5 10 1.215 243 25 6 174,00
700807
T5 10 1.380 276 25 2 86,00
700808
T5 10 1.380 276 25 6 192,00
700809
T5 10 1.440 288 25 2 98,00
700810
T5 10 1.440 288 25 6 210,00
700811
T5 16 165 33 40 3 75,00
700812
T5 16 165 33 40 10 200,00
700813
T5 16 185 37 40 3 75,00
700814
T5 16 185 37 40 10 200,00
700815
T5 16 200 40 40 3 75,00
700816
T5 16 200 40 40 10 200,00
700817
T5 16 215 43 40 3 78,00
700818
T5 16 215 43 40 10 205,00
700819
T5 16 220 44 40 3 78,00
700820
T5 16 220 44 40 10 205,00
700821
T5 16 225 45 40 3 78,00
700822
T5 16 225 45 40 10 205,00
700823
T5 16 245 49 40 3 75,00
700824
T5 16 245 49 40 10 195,00
700825
T5 16 250 50 40 3 75,00
700826
T5 16 250 50 40 10 195,00
700827
T5 16 255 51 40 3 75,00
700828
T5 16 255 51 40 10 195,00
700829
T5 16 260 52 40 3 75,00
700830
T5 16 260 52 40 10 195,00
700831
T5 16 270 54 40 3 75,00
700832
T5 16 270 54 40 10 195,00
700833
T5 16 275 55 40 3 75,00
700834
T5 16 275 55 40 10 195,00
700835
T5 16 280 56 40 3 75,00
700836
T5 16 280 56 40 10 195,00
700837
T5 16 295 59 40 3 78,00
700838
T5 16 295 59 40 10 200,00
700839
T5 16 300 60 40 3 78,00
700840
T5 16 300 60 40 10 200,00
700841
T5 16 305 61 40 3 78,00
700842
T5 16 305 61 40 10 200,00
700843
T5 16 325 65 40 3 81,00
700844
T5 16 325 65 40 10 210,00
700845
T5 16 330 66 40 3 81,00
700846
T5 16 330 66 40 10 210,00
700847
T5 16 340 68 40 3 81,00
700848
T5 16 340 68 40 10 210,00
700849
T5 16 350 70 40 3 81,00
700850
T5 16 350 70 40 10 210,00
700851
T5 16 355 71 40 3 81,00
700852
T5 16 355 71 40 10 210,00
700853
T5 16 365 73 40 3 81,00
700854
T5 16 365 73 40 10 210,00
700855
T5 16 375 75 40 3 81,00
700856
T5 16 375 75 40 10 210,00
700857
T5 16 390 78 40 3 81,00
700858
T5 16 390 78 40 10 210,00
700859
T5 16 400 80 40 3 81,00
700860
T5 16 400 80 40 10 210,00
700861
T5 16 410 82 40 3 81,00
700862
T5 16 410 82 40 10 210,00
700863
T5 16 420 84 40 3 81,00
700864
T5 16 420 84 40 10 210,00
700865
T5 16 425 85 40 3 81,00
700866
T5 16 425 85 40 10 210,00
700867
T5 16 450 90 40 3 81,00
700868
T5 16 450 90 40 10 210,00
700869
T5 16 455 91 40 3 81,00
700870
T5 16 455 91 40 10 210,00
700871
T5 16 465 93 40 3 81,00
700872
T5 16 465 93 40 10 210,00
700873
T5 16 475 95 40 3 81,00
700874
T5 16 475 95 40 10 210,00
700875
T5 16 480 96 40 3 81,00
700876
T5 16 480 96 40 10 210,00
700877
T5 16 500 100 40 3 84,00
700878
T5 16 500 100 40 10 220,00
700879
T5 16 510 102 40 2 68,00
700880
T5 16 510 102 40 6 150,00
700881
T5 16 525 105 40 2 68,00
700882
T5 16 525 105 40 6 150,00
700883
T5 16 545 109 40 2 68,00
700884
T5 16 545 109 40 6 150,00
700885
T5 16 550 110 40 2 74,00
700886
T5 16 550 110 40 6 162,00
700887
T5 16 560 112 40 2 74,00
700888
T5 16 560 112 40 6 162,00
700889
T5 16 575 115 40 2 74,00
700890
T5 16 575 115 40 6 162,00
700891
T5 16 600 120 40 2 76,00
700892
T5 16 600 120 40 6 168,00
700893
T5 16 610 122 40 2 76,00
700894
T5 16 610 122 40 6 168,00
700895
T5 16 620 124 40 2 78,00
700896
T5 16 620 124 40 6 168,00
700897
T5 16 630 126 40 2 78,00
700898
T5 16 630 126 40 6 168,00
700899
T5 16 640 128 40 2 76,00
700900
T5 16 640 128 40 6 168,00
700901
T5 16 650 130 40 2 80,00
700902
T5 16 650 130 40 6 174,00
700903
T5 16 660 132 40 2 80,00
700904
T5 16 660 132 40 6 174,00
700905
T5 16 690 138 40 2 80,00
700906
T5 16 690 138 40 6 174,00
700907
T5 16 695 139 40 2 80,00
700908
T5 16 695 139 40 6 174,00
700909
T5 16 700 140 40 2 80,00
700910
T5 16 700 140 40 6 174,00
700911
T5 16 720 144 40 2 80,00
700912
T5 16 720 144 40 6 174,00
700913
T5 16 750 150 40 2 80,00
700914
T5 16 750 150 40 6 174,00
700915
T5 16 780 156 40 2 82,00
700916
T5 16 780 156 40 6 180,00
700917
T5 16 815 163 40 2 82,00
700918
T5 16 815 163 40 6 180,00
700919
T5 16 840 168 40 2 90,00
700920
T5 16 840 168 40 6 198,00
700921
T5 16 850 170 40 2 92,00
700922
T5 16 850 170 40 6 198,00
700923
T5 16 900 180 40 2 92,00
700924
T5 16 900 180 40 6 198,00
700925
T5 16 990 198 40 2 98,00
700926
T5 16 990 198 40 6 210,00
700927
T5 16 1.000 200 40 2 102,00
700928
T5 16 1.000 200 40 6 216,00
700929
T5 16 1.075 215 40 2 104,00
700930
T5 16 1.075 215 40 6 222,00
700931
T5 16 1.100 220 40 2 106,00
700932
T5 16 1.100 220 40 6 228,00
700933
T5 16 1.215 243 40 1 56,00
700934
T5 16 1.215 243 40 3 129,00
700935
T5 16 1.380 276 40 1 58,00
700936
T5 16 1.380 276 40 3 135,00
700937
T5 16 1.440 288 40 1 66,00
700938
T5 16 1.440 288 40 3 153,00
700939
T5 25 165 33 63 2 78,00
700940
T5 25 165 33 63 6 168,00
700941
T5 25 185 37 63 2 78,00
700942
T5 25 185 37 63 6 168,00
700943
T5 25 200 40 63 2 78,00
700944
T5 25 200 40 63 6 168,00
700945
T5 25 215 43 63 2 80,00
700946
T5 25 215 43 63 6 174,00
700947
T5 25 220 44 63 2 80,00
700948
T5 25 220 44 63 6 174,00
700949
T5 25 225 45 63 2 80,00
700950
T5 25 225 45 63 6 174,00
700951
T5 25 245 49 63 2 82,00
700952
T5 25 245 49 63 6 180,00
700953
T5 25 250 50 63 2 84,00
700954
T5 25 250 50 63 6 180,00
700955
T5 25 255 51 63 2 84,00
700956
T5 25 255 51 63 6 180,00
700957
T5 25 260 52 63 2 84,00
700958
T5 25 260 52 63 6 186,00
700959
T5 25 270 54 63 2 86,00
700960
T5 25 270 54 63 6 186,00
700961
T5 25 275 55 63 2 86,00
700962
T5 25 275 55 63 6 186,00
700963
T5 25 280 56 63 2 86,00
700964
T5 25 280 56 63 6 186,00
700965
T5 25 295 59 63 2 86,00
700966
T5 25 295 59 63 6 186,00
700967
T5 25 300 60 63 2 88,00
700968
T5 25 300 60 63 6 186,00
700969
T5 25 305 61 63 2 88,00
700970
T5 25 305 61 63 6 186,00
700971
T5 25 325 65 63 2 90,00
700972
T5 25 325 65 63 6 192,00
700973
T5 25 330 66 63 2 90,00
700974
T5 25 330 66 63 6 192,00
700975
T5 25 340 68 63 2 90,00
700976
T5 25 340 68 63 6 192,00
700977
T5 25 350 70 63 2 90,00
700978
T5 25 350 70 63 6 192,00
700979
T5 25 355 71 63 2 90,00
700980
T5 25 355 71 63 6 192,00
700981
T5 25 365 73 63 2 90,00
700982
T5 25 365 73 63 6 198,00
700983
T5 25 375 75 63 2 90,00
700984
T5 25 375 75 63 6 198,00
700985
T5 25 390 78 63 2 90,00
700986
T5 25 390 78 63 6 198,00
700987
T5 25 400 80 63 2 90,00
700988
T5 25 400 80 63 6 198,00
700989
T5 25 410 82 63 2 92,00
700990
T5 25 410 82 63 6 198,00
700991
T5 25 420 84 63 2 92,00
700992
T5 25 420 84 63 6 198,00
700993
T5 25 425 85 63 2 92,00
700994
T5 25 425 85 63 6 198,00
700995
T5 25 450 90 63 2 92,00
700996
T5 25 450 90 63 6 198,00
700997
T5 25 455 91 63 2 92,00
700998
T5 25 455 91 63 6 198,00
700999
T5 25 465 93 63 2 92,00
701000
T5 25 465 93 63 6 204,00
701001
T5 25 475 95 63 2 92,00
701002
T5 25 475 95 63 6 204,00
701003
T5 25 480 96 63 2 92,00
701004
T5 25 480 96 63 6 204,00
701005
T5 25 500 100 63 2 92,00
701006
T5 25 500 100 63 6 204,00
701007
T5 25 510 102 63 2 98,00
701008
T5 25 510 102 63 6 210,00
701009
T5 25 525 105 63 2 98,00
701010
T5 25 525 105 63 6 210,00
701011
T5 25 545 109 63 2 98,00
701012
T5 25 545 109 63 6 210,00
701013
T5 25 550 110 63 2 106,00
701014
T5 25 550 110 63 6 228,00
701015
T5 25 560 112 63 2 106,00
701016
T5 25 560 112 63 6 228,00
701017
T5 25 575 115 63 1 54,00
701018
T5 25 575 115 63 3 123,00
701019
T5 25 600 120 63 1 56,00
701020
T5 25 600 120 63 3 129,00
701021
T5 25 610 122 63 1 56,00
701022
T5 25 610 122 63 3 129,00
701023
T5 25 620 124 63 1 56,00
701024
T5 25 620 124 63 3 129,00
701025
T5 25 630 126 63 1 56,00
701026
T5 25 630 126 63 3 129,00
701027
T5 25 640 128 63 1 56,00
701028
T5 25 640 128 63 3 129,00
701029
T5 25 650 130 63 1 58,00
701030
T5 25 650 130 63 3 132,00
701031
T5 25 660 132 63 1 58,00
701032
T5 25 660 132 63 3 132,00
701033
T5 25 690 138 63 1 58,00
701034
T5 25 690 138 63 3 135,00
701035
T5 25 695 139 63 1 58,00
701036
T5 25 695 139 63 3 135,00
701037
T5 25 700 140 63 1 58,00
701038
T5 25 700 140 63 3 135,00
701039
T5 25 720 144 63 1 58,00
701040
T5 25 720 144 63 3 135,00
701041
T5 25 750 150 63 1 58,00
701042
T5 25 750 150 63 3 135,00
701043
T5 25 780 156 63 1 60,00
701044
T5 25 780 156 63 3 138,00
701045
T5 25 815 163 63 1 60,00
701046
T5 25 815 163 63 3 138,00
701047
T5 25 840 168 63 1 64,00
701048
T5 25 840 168 63 3 150,00
701049
T5 25 850 170 63 1 66,00
701050
T5 25 850 170 63 3 153,00
701051
T5 25 900 180 63 1 66,00
701052
T5 25 900 180 63 3 153,00
701053
T5 25 990 198 63 1 76,00
701054
T5 25 990 198 63 3 177,00
701055
T5 25 1.000 200 63 1 72,00
701056
T5 25 1.000 200 63 3 165,00
701057
T5 25 1.075 215 63 1 76,00
701058
T5 25 1.075 215 63 3 171,00
701059
T5 25 1.100 220 63 1 76,00
701060
T5 25 1.100 220 63 3 171,00
701061
T5 25 1.215 243 63 1 80,00
701062
T5 25 1.215 243 63 3 183,00
701063
T5 25 1.380 276 63 1 84,00
701064
T5 25 1.380 276 63 3 189,00
701065
T5 25 1.440 288 63 1 94,00
701066
T5 25 1.440 288 63 3 213,00
Ähnliche Artikel
Angesehen
