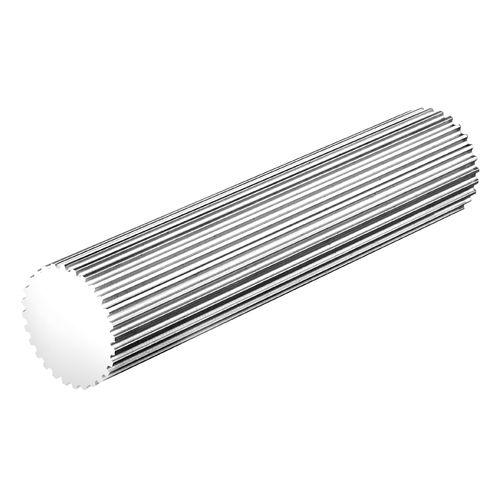

Zahnwelle für T-Profil

Produktspezifikation Für Zahnriemen-Profil T2,5 oder T5. Ab 15 Zähne über die... mehr

Menü schließen

Produktspezifikation

Für Zahnriemen-Profil T2,5 oder T5.

Ab 15 Zähne über die ganze Länge verzahnt.

Zur Weiterbearbeitung zu Sonderkonstruktionen.

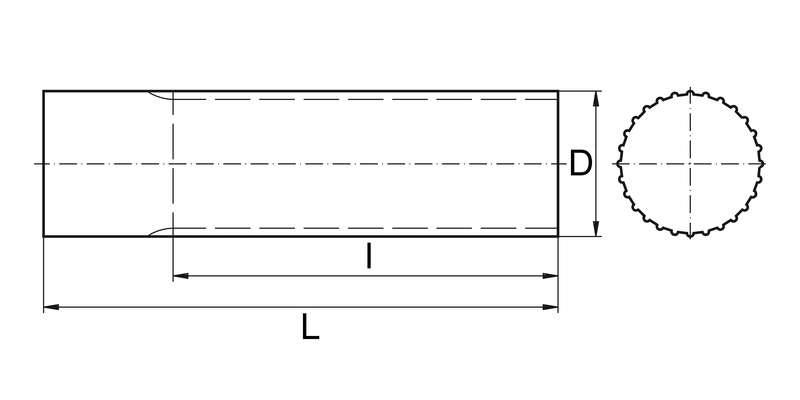

Technische Spezifikation

Werkstoff: Aluminium 6082-T6, UNI 9006

Bohrung: ungebohrt

Allgemeine Information Zahnriemenantriebe Einsatz zur Leistungsübertragung,... mehr

Menü schließen

Allgemeine Information Zahnriemenantriebe

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.

Laufruhige, synchrone Kraftübertragung.

Wartungsfrei. Schmierung ist nicht erforderlich.

Hoher Wirkungsgrad bis zu 98 %.

Riemen-Vorspannung ist erforderlich.

T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm. Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern

AT-Zahnriemen aus Polyurethan mit Teilung 5 mm. Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern

HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm. Für hohe Leistungsübertragung auch bei hohen Drehzahlen

Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.

Hinweise zu Einbau und Verwendung:

Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)

Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)

Mindestens ein Zahnriemenrad muss Bordscheiben haben

Mindestens 6 Zähne müssen im Eingriff stehen

Zahnriementriebe laufen ungeschmiert.

Allgemeine Information T / AT

Klassisches trapezförmiges Profil nach DIN 7721 mit metrischen Abmessungen.

Ausführung T ist Standardausführung für normale Anwendungen in Größe T2,5, T5 in verschiedenen Breiten. T-Riemen laufen nur auf T-Zahnriemenrädern.

Ausführung AT ist eine verstärkte Ausführung zur Übertragung hoher Drehmomente in Größe AT5 in verschiedenen Breiten. AT-Riemen laufen nur auf AT-Zahnriemenrädern. AT-Zahnriemen benötigen auf Grund der geringeren Biegewilligkeit einen größeren Zahnscheiben-Durchmesser als T-Zahnriemen.

Zahnscheiben erhältlich aus Aluminium (z.T. auch aus Kunststoff).

T- und AT-Antriebe sind nicht spielarm.

Gute Beständigkeit gegen Öle, Fette und viele Chemikalien.

Die Zahnriemen bestehen aus hellem Kunststoff mit geringem Abrieb.

Werkstoff: PUR - Polyurethan mit Stahlzugstrang (dehnungsarm)

Temperaturbereich: -30 bis +80 °C

Teilung: T2,5: 2,5 mm; T5: 5,0 mm; AT5: 5,0 mm

Gesamthöhe: T2,5: 1,3 mm; T5: 2,2 mm; AT5: 2,7 mm

Zahnhöhe: T2,5: 0,7 mm; T5: 1,2 mm; AT5: 1,2 mm

Zugkraft: T2,5: 120 N; T5: 330 N; AT5: 700 N (zulässige Zahnriemenzugkraft bei 10 mm Riemenbreite)

Artikel	Profil	Zähne	D mm	l mm	Gewicht kg	Länge mm	Einheit Stück	Preis Euro*
702391	T2,5	10	7,42	50	0,01	75	2	50,00
702392	T2,5	10	7,42	50	0,01	75	6	110,00
702393	T2,5	12	9	50	0,01	75	2	52,00
702394	T2,5	12	9	50	0,01	75	6	116,00
702395	T2,5	13	9,8	50	0,02	75	2	54,00
702396	T2,5	13	9,8	50	0,02	75	6	122,00
702397	T2,5	14	10,6	50	0,02	75	2	56,00
702398	T2,5	14	10,6	50	0,02	75	6	122,00
702399	T2,5	15	11,4	75	0,02	75	2	60,00
702400	T2,5	15	11,4	75	0,02	75	6	129,00
702401	T2,5	16	12,2	75	0,02	75	2	58,00
702402	T2,5	16	12,2	75	0,02	75	6	129,00
702403	T2,5	17	13	75	0,03	75	2	60,00
702404	T2,5	17	13	75	0,03	75	6	129,00
702405	T2,5	18	13,8	75	0,03	75	2	63,00
702406	T2,5	18	13,8	75	0,03	75	6	135,00
702407	T2,5	19	14,6	120	0,05	120	2	65,00
702408	T2,5	19	14,6	120	0,05	120	6	142,00
702409	T2,5	20	15,4	120	0,05	120	2	73,00
702410	T2,5	20	15,4	120	0,05	120	6	161,00
702411	T2,5	21	16,2	120	0,06	120	2	82,00
702412	T2,5	21	16,2	120	0,06	120	6	180,00
702413	T2,5	22	17	140	0,08	140	2	88,00
702414	T2,5	22	17	140	0,08	140	6	193,00
702415	T2,5	24	18,55	140	0,09	140	2	88,00
702416	T2,5	24	18,55	140	0,09	140	6	193,00
702417	T2,5	26	20,15	140	0,12	140	2	86,00
702418	T2,5	26	20,15	140	0,12	140	6	193,00
702419	T2,5	27	20,95	140	0,13	140	2	90,00
702420	T2,5	27	20,95	140	0,13	140	6	206,00
702421	T2,5	28	21,75	140	0,14	140	2	97,00
702422	T2,5	28	21,75	140	0,14	140	6	212,00
702423	T2,5	29	22,55	140	0,15	140	2	103,00
702424	T2,5	29	22,55	140	0,15	140	6	232,00
702425	T2,5	30	23,35	140	0,15	140	2	110,00
702426	T2,5	30	23,35	140	0,15	140	6	244,00
702427	T2,5	32	24,95	140	0,18	140	1	54,00
702428	T2,5	32	24,95	140	0,18	140	3	126,00
702429	T2,5	34	26,55	140	0,21	140	1	58,00
702430	T2,5	34	26,55	140	0,21	140	3	132,00
702431	T2,5	35	27,35	140	0,21	140	1	60,00
702432	T2,5	35	27,35	140	0,21	140	3	139,00
702433	T2,5	36	28,1	140	0,22	140	1	63,00
702434	T2,5	36	28,1	140	0,22	140	3	142,00
702435	T2,5	38	29,7	140	0,26	140	1	65,00
702436	T2,5	38	29,7	140	0,26	140	3	148,00
702437	T2,5	40	31,3	140	0,27	140	1	67,00
702438	T2,5	40	31,3	140	0,27	140	3	151,00
702439	T2,5	42	32,9	140	0,32	140	1	69,00
702440	T2,5	42	32,9	140	0,32	140	3	158,00
702441	T2,5	44	34,5	140	0,33	140	1	75,00
702442	T2,5	44	34,5	140	0,33	140	3	171,00
702443	T2,5	45	35,3	140	0,37	140	1	82,00
702444	T2,5	45	35,3	140	0,37	140	3	187,00
702445	T2,5	48	37,7	140	0,4	140	1	84,00
702446	T2,5	48	37,7	140	0,4	140	3	190,00
702447	T2,5	50	39,29	160	0,52	160	1	97,00
702448	T2,5	50	39,29	160	0,52	160	3	216,00
702449	T2,5	60	47,25	160	0,72	160	1	116,00
702450	T2,5	60	47,25	160	0,72	160	3	261,00
702451	T2,5	65	51,2	160	0,87	160	1	116,00
702452	T2,5	65	51,2	160	0,87	160	3	261,00
702453	T2,5	70	55,2	160	1,05	160	1	142,00
702454	T2,5	70	55,2	160	1,05	160	3	318,00
702455	T2,5	72	56,8	160	1,11	160	1	133,00
702456	T2,5	72	56,8	160	1,11	160	3	293,00
702457	T2,5	90	71,12	160	1,75	160	1	152,00
702458	T2,5	90	71,12	160	1,75	160	3	334,00
702459	T2,5	100	79,08	160	2,18	160	1	163,00
702460	T2,5	100	79,08	160	2,18	160	3	357,00
702461	T5	10	15,05	140	0,06	140	2	67,00
702462	T5	10	15,05	140	0,06	140	6	148,00
702463	T5	11	16,65	140	0,07	140	2	71,00
702464	T5	11	16,65	140	0,07	140	6	155,00
702465	T5	12	18,25	140	0,09	140	2	75,00
702466	T5	12	18,25	140	0,09	140	6	167,00
702467	T5	13	19,85	140	0,1	140	2	78,00
702468	T5	13	19,85	140	0,1	140	6	174,00
702469	T5	14	21,45	140	0,12	140	2	80,00
702470	T5	14	21,45	140	0,12	140	6	180,00
702471	T5	15	23,05	140	0,14	140	2	82,00
702472	T5	15	23,05	140	0,14	140	6	180,00
702473	T5	16	24,6	140	0,16	140	2	88,00
702474	T5	16	24,6	140	0,16	140	6	200,00
702475	T5	17	26,2	140	0,19	140	2	95,00
702476	T5	17	26,2	140	0,19	140	6	212,00
702477	T5	18	27,8	140	0,21	140	2	103,00
702478	T5	18	27,8	140	0,21	140	6	232,00
702479	T5	19	29,4	140	0,24	140	2	110,00
702480	T5	19	29,4	140	0,24	140	6	251,00
702481	T5	20	31	160	0,31	160	1	56,00
702482	T5	20	31	160	0,31	160	3	126,00
702483	T5	21	32,7	160	0,33	160	1	58,00
702484	T5	21	32,7	160	0,33	160	3	132,00
702485	T5	22	34,25	160	0,36	160	1	63,00
702486	T5	22	34,25	160	0,36	160	3	142,00
702487	T5	23	35,85	160	0,39	160	1	65,00
702488	T5	23	35,85	160	0,39	160	3	148,00
702489	T5	24	37,4	160	0,43	160	1	69,00
702490	T5	24	37,4	160	0,43	160	3	158,00
702491	T5	25	38,95	160	0,47	160	1	71,00
702492	T5	25	38,95	160	0,47	160	3	161,00
702493	T5	26	40,6	160	0,51	160	1	75,00
702494	T5	26	40,6	160	0,51	160	3	174,00
702495	T5	27	42,2	160	0,55	160	1	78,00
702496	T5	27	42,2	160	0,55	160	3	177,00
702497	T5	28	43,75	160	0,6	160	1	80,00
702498	T5	28	43,75	160	0,6	160	3	180,00
702499	T5	29	45,35	160	0,65	160	1	80,00
702500	T5	29	45,35	160	0,65	160	3	183,00
702501	T5	30	46,95	160	0,7	160	1	84,00
702502	T5	30	46,95	160	0,7	160	3	190,00
702503	T5	32	50,1	160	0,8	160	1	80,00
702504	T5	32	50,1	160	0,8	160	3	180,00
702505	T5	34	53,25	160	0,91	160	1	90,00
702506	T5	34	53,25	160	0,91	160	3	203,00
702507	T5	35	54,85	160	0,98	160	1	95,00
702508	T5	35	54,85	160	0,98	160	3	212,00
702509	T5	36	56,45	160	1,02	160	1	101,00
702510	T5	36	56,45	160	1,02	160	3	222,00
702511	T5	37	58,06	160	1,08	160	1	105,00
702512	T5	37	58,06	160	1,08	160	3	235,00
702513	T5	38	59,65	160	1,14	160	1	110,00
702514	T5	38	59,65	160	1,14	160	3	248,00
702515	T5	40	62,85	160	1,27	160	1	112,00
702516	T5	40	62,85	160	1,27	160	3	251,00
702517	T5	42	66	160	1,41	160	1	120,00
702518	T5	42	66	160	1,41	160	3	273,00
702519	T5	44	69,2	160	1,55	160	1	133,00
702520	T5	44	69,2	160	1,55	160	3	299,00
702521	T5	45	70,8	160	1,63	160	1	137,00
702522	T5	45	70,8	160	1,63	160	3	305,00
702523	T5	46	72,4	160	1,69	160	1	142,00
702524	T5	46	72,4	160	1,69	160	3	318,00
702525	T5	48	75,55	160	1,85	160	1	133,00
702526	T5	48	75,55	160	1,85	160	3	293,00
702527	T5	50	78,75	160	2,02	160	1	144,00
702528	T5	50	78,75	160	2,02	160	3	318,00
702529	T5	60	94,65	160	2,95	160	1	155,00
702530	T5	60	94,65	160	2,95	160	3	350,00
702531	T5	72	113,75	160	4,28	160	1	210,00
702532	T5	72	113,75	160	4,28	160	2	334,00
702533	T5	80	126,48	160	5,39	160	1	247,00
702534	T5	80	126,48	160	5,39	160	2	394,00
702535	T5	90	142,4	160	6,76	160	1	270,00
702536	T5	90	142,4	160	6,76	160	2	420,00
702537	T5	100	158,31	160	8,34	160	1	298,00
702538	T5	100	158,31	160	8,34	160	2	463,00
