PP-Schnellverschluss-Stecker, NW 9,5 mm - metallfrei

PP-Schnellverschluss-Stecker, NW 9,5 mm - metallfrei

Produktspezifikation Männliche Kupplungshälfte mit Absperr-Ventil zur Verhinderung... mehr

Menü schließen

Produktspezifikation

Männliche Kupplungshälfte mit Absperr-Ventil zur Verhinderung von Medienrückfluss.

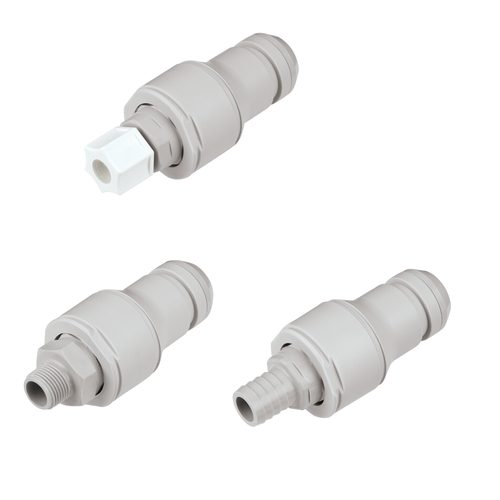

Ausführungen mit Schlauchtülle, Rohranschluss oder Innen- bzw. Außengewinde.

Kombinierbar ausschließlich mit allen weiblichen Kupplungshälften der Nennweite 9,5 mm - metallfrei.

Metallfreier Durchgang, das Medium kommt nicht mit Metall in Berührung.

Allgemeine Information Kupplungen THOMAFLUID ® -Schnellverschlusskupplungen eignen sich... mehr

Menü schließen

Allgemeine Information Kupplungen

THOMAFLUID^®-Schnellverschlusskupplungen eignen sich hervorragend zum Trennen und Verbinden von Schläuchen, Geräten usw. Die Schnellverschlusskupplungen sind leicht zu betätigen und einfach ein- und auskuppelbar. Die Kupplungsfassung verriegelt sich beim Einstecken des Steckers von selbst. Zum Auskuppeln genügt ein kurzer Daumendruck auf die Verriegelung, dann lässt sich der Stecker mühelos herausziehen. Alle Stecker sind mit einem leicht auswechselbaren, zuverlässig dichtenden O-Ring ausgestattet.

Zu einem kompletten betriebsbereiten THOMAFLUID^®-Schnellverschlusskupplungssystem gehört ein Kupplungs- sowie ein Steckerteil; beide Teile können mit Ventilen versehen sein. Ein komplett einseitig absperrendes Schnellverschlusskupplungssystem besteht somit aus einem Kupplungsteil mit Absperrung und einem Steckerteil mit Durchgang oder einem Kupplungsteil mit Durchgang und einem Steckerteil mit Absperrung. Für eine beidseitig absperrende Kupplung muss ein Kupplungs- sowie ein Steckerteil mit Absperrung bezogen werden.

Allgemeine Information PP

Einsetzbar für mikrobiologische Untersuchungsgeräte, Galvanikflüssigkeiten, Sterilisationsgeräte und Wasserschadstoffanalysen.

PP ermöglicht gegenüber POM größere chemische Beständigkeiten für anspruchsvollere Anwendungen. Die Kupplungselemente sind außerdem mit Gammastrahlen sterilisierbar.

Beständig gegenüber Ölen, Benzin, Säuren usw.

Allgemeine Information 9,5 mm Nennweite

Einsatz im Bereich der Industriewäschereien, Batteriefüllsysteme, chem. Reinigungen oder bei deionisiertem/ultra-reinem Wasser.

Kupplungen aus robustem, glasfaserverstärkten Polypropylen mit Dichtungen aus EPDM. Aufgrund des metallfreien Strömungsweges sind die die Kupplungen korrosionsfrei und bieten eine breite Chemikalienbeständigkeit und eine außergewöhnlich hohe Durchflussgeschwindigkeit mit geringen Turbulenzen.

Die Kupplungen können mit einer Hand mittels der Entriegelungstaste verbunden und getrennt werden

Auch unter erhöhtem Druck tropfen die Kupplungen nicht nach und bieten somit erhöhte Sicherheit auch bei aggressiveren Chemikalien.

Werkstoff:

Gehäuse: glasfaserverstärktes Polypropylen

Dichtung: EPDM

Ventilfeder (nicht medienberührend): Edelstahl 316

Entriegelungstaste: glasfaserverstärktes Polypropylen

Überwurfmutter: weißes Polypropylen

Farbe: dunkelgrau

Nennweite: 9,5 mm

Steckerdurchmesser: ca. 30 mm

Temperaturbereich: 0 bis +49 °C

Max. Betriebsdruck: Vakuum bis 8,3 bar bei +20 °C

Schmierstoffe: Krytox^® PFPE (chemisch neutral)

Tropfenbildung: 0,03 ml pro Entkupplungsvorgang

Aufnahme: 0,42 ml pro Entkupplungsvorgang

Artikel	Bild	Anschluss	Ventil	Länge mm	Einheit Stück	Preis Euro*

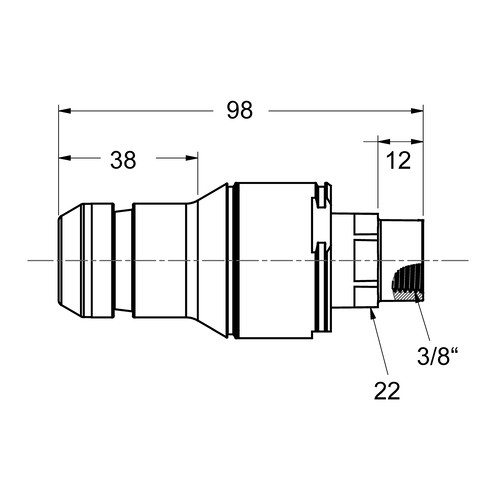

43504	PP-Schnellverschluss-Stecker, NW 9,5 mm - metallfrei	I-Gewinde NPT 3/8"	mit	98	1	156,00

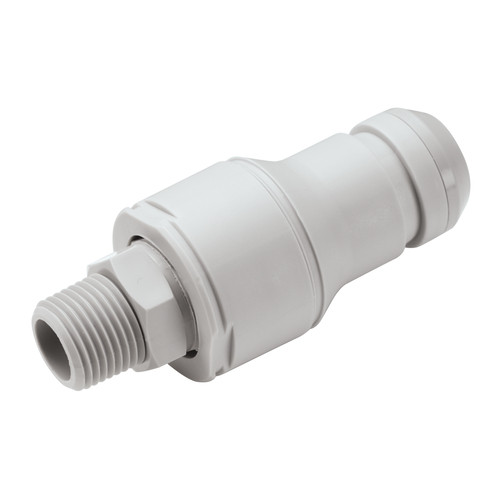

43506	PP-Schnellverschluss-Stecker, NW 9,5 mm - metallfrei	A-Gewinde NPT 1/2"	mit	101	1	143,00

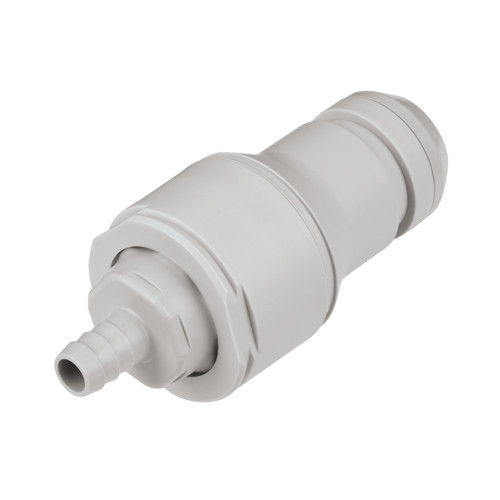

43510	PP-Schnellverschluss-Stecker, NW 9,5 mm - metallfrei	Tülle 9,5 mm	mit	99	1	138,00

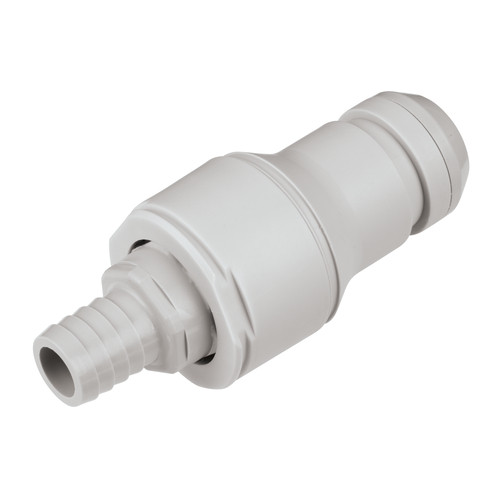

43512	PP-Schnellverschluss-Stecker, NW 9,5 mm - metallfrei	Tülle 15,9 mm	mit	103	1	143,00

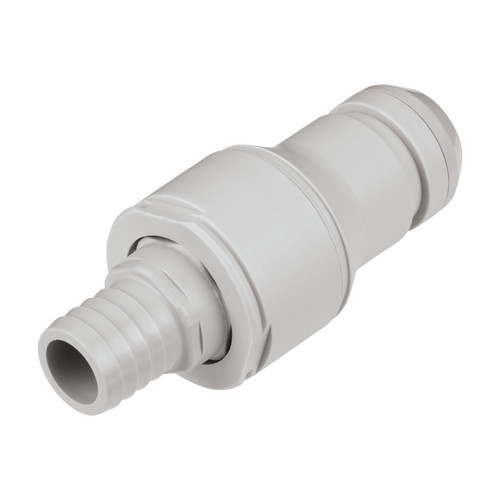

43513	PP-Schnellverschluss-Stecker, NW 9,5 mm - metallfrei	Tülle 19,0 mm	mit	103	1	150,00
