Kettenspannrad für Einfach-Kettenspanner

Kettenspannrad für Einfach-Kettenspanner

Einsatzgebiet Zur Verwendung mit Rollenketten DIN ISO 606, als Spannrad auf Spannelement, als... mehr

Einsatzgebiet

Zur Verwendung mit Rollenketten DIN ISO 606, als Spannrad auf Spannelement, als Ersatzrad für Kettenspanner oder universell als Umlenk- oder Spannrad.

Produktspezifikation

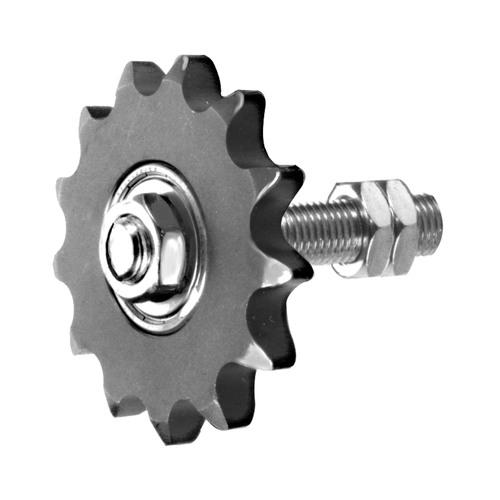

Einbaufertiger Kettenspannradsatz komplett mit montiertem Kugellager.

Spannelemente und Kettenräder ergeben einen kompletten einbaufertigen, kontinuierlich spannenden Torsions-Kettenspanner.

Um einen kompletten Kettenspanner zu erhalten, müssen sowohl Spannelement als auch Kettenrad bestellt werden

Einsatz an Umlenk- und Spannpunkten.

Dauergeschmierte 2-Z-Lager gewährleisten einen einwandfreien Lauf.

Mit Befestigungsmaterial (Schraube und Mutter).

Passend für: Standard-Spannelement (Artikel 700625 ff) und verzinktes Spannelement (Artikel 700631 ff).

Technische Spezifikation

Werkstoff:

Kettenrad: Stahl St40 / St50

Kugellager: Wälzlagerstahl mit Lebensdauer-Fettfüllung, wartungsfrei

Befestigungsschraube: Stahl, verzinkt

Mutter: Stahl, verzinkt

Temperaturbereich: -20 bis +120 °C

mehr

Menü schließen

Keine zusätzlichen Informationen verfügbar.

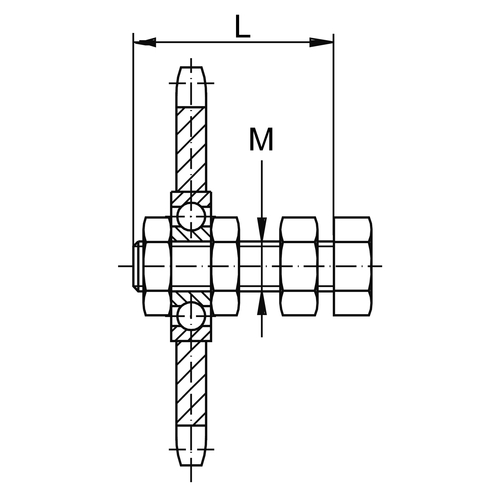

Artikel	DIN ISO	für Ketten-Teilung (p) mm	für innere Kettenbreite (b) mm	für Spannelement-Größe	Zähne	Teilkreis Ø (d0) mm	L mm	Gewinde (M)	Gewicht g	Einheit Stück	Preis Euro*
700613	06 B-1	9,5	5,6	1 + 2	15	45,81	55	M10	80	1	54,00
700614	06 B-1	9,5	5,6	1 + 2	15	45,81	55	M10	80	3	126,00
700615¹	081	12,7	3,2	1 + 2	18	73,14	55	M16	190	1	54,00
700616¹	081	12,7	3,2	1 + 2	18	73,14	55	M16	190	3	119,00
700617¹	083	12,7	4,8	1 + 2	18	73,14	55	M16	210	1	54,00
700618¹	083	12,7	4,8	1 + 2	18	73,14	55	M16	210	3	119,00
700619	08 B-1	12,7	7,9	1 + 2	15	61,08	55	M10	200	1	58,00
700620	08 B-1	12,7	7,9	1 + 2	15	61,08	55	M10	200	3	126,00
