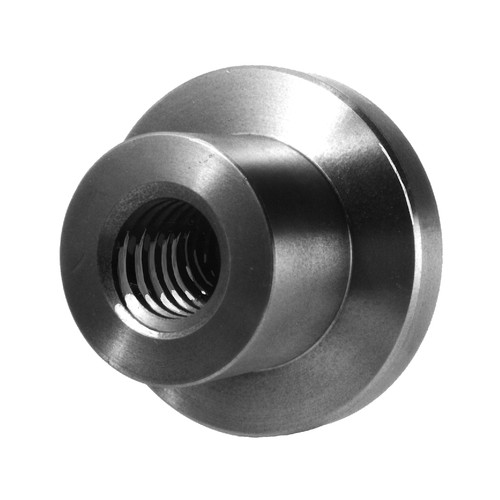

Trapezgewinde-Mutter - mit Flansch

Technische Spezifikation Werkstoff Muttern: Rotguss Rg7 Trapezgewinde: nach ISO... mehr

Technische Spezifikation

Werkstoff Muttern: Rotguss Rg7

Trapezgewinde: nach ISO DIN 103

Toleranzfeld: 7H

Allgemeine Information Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und... mehr

Allgemeine Information

Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und Labortechnik.

Umwandlung einer Drehbewegung in eine Längsbewegung (z.B. Hubanlage). In seltenen Fällen auch umgekehrt zur Umwandlung einer Längsbewegung in eine Drehbewegung.

Spindeln mit Trapezgewinde, eingängig rechts oder links, oder zweigängig rechts (doppelter Vorschub), Größen von Tr. 10x3 bis Tr. 24x5 (Durchmesser x Steigung).

Muttern erhältlich als runde Muttern, Flansch- und Sechskantmuttern.

Dimensionierung und Auswahl der Werkstoffe:

Größenbestimmung anhand Berechnung und Tabellen unter Berücksichtigung der Sicherheit gegen Knickung (Wegknicken der Spindel unter Druckbelastung).

Stahlspindeln für Standardanwendungen. Edelstahlspindeln, wenn Korrosionsbeständigkeit gefordert ist.

Rotgussmuttern mit guten Notlaufeigenschaften für häufig benutzte Antriebe.

Graugussmuttern für geringere Geschwindigkeiten bzw. seltenere Anwendung.

Kunststoffmuttern mit guten Notlaufeigenschaften, für geringe Belastungen.

Stahlmuttern und Edelstahlmuttern nur als Befestigungsgewinde oder zur Handverstellung. Diese Werkstoffe neigen zum Festfressen (Kaltverschweißen).

Hinweise zur Selbsthemmung:

Die aufgeführten eingängigen Spindeln sind in Verbindung mit Metallmuttern theoretisch statisch selbsthemmend. Z.B. Vibrationen können die Selbsthemmung jedoch vermindern oder ganz aufheben. Antriebe mit Kunststoffmutter und alle zweigängigen Spindeln sind nicht selbsthemmend.

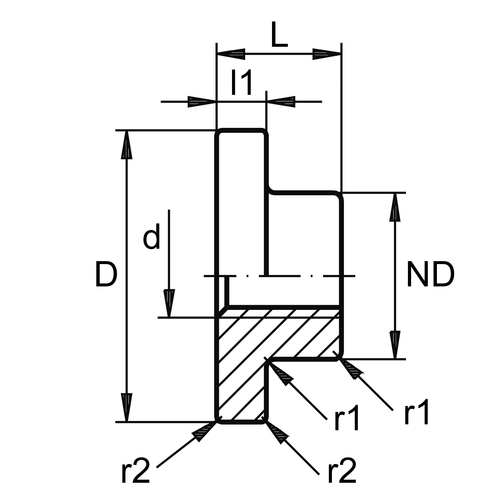

Artikel Bild Drehrichtung Naben Ø (ND)2
mm
D2
mm
Gewinde (d) L
mm
l1
mm
r1
mm
r2
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
7054411
eingängig rechts 20 33 Tr. 10x3 14 5 0,5 0,3 50 5 263,00
7054421
eingängig rechts 20 33 Tr. 10x3 14 5 0,5 0,3 50 10 428,00
705443
eingängig rechts 22 40 Tr. 12x3 18 6 0,5 0,3 90 5 188,00
705444
eingängig rechts 22 40 Tr. 12x3 18 6 0,5 0,3 90 10 305,00
7054451
eingängig rechts 30 50 Tr. 14x4 22 10 1 0,5 230 5 354,00
7054461
eingängig rechts 30 50 Tr. 14x4 22 10 1 0,5 230 10 573,00
705447
eingängig rechts 30 50 Tr. 16x4 22 10 1 0,5 220 5 252,00
705448
eingängig rechts 30 50 Tr. 16x4 22 10 1 0,5 220 10 407,00
705449
eingängig rechts 36 60 Tr. 18x4 24 10 1 0,5 300 2 157,00
705450
eingängig rechts 36 60 Tr. 18x4 24 10 1 0,5 300 6 366,00
705451
eingängig rechts 36 60 Tr. 20x4 24 10 1 0,5 320 5 300,00
705452
eingängig rechts 36 60 Tr. 20x4 24 10 1 0,5 320 10 487,00
705453
eingängig rechts 45 70 Tr. 24x5 30 11 1 0,5 540 2 193,00
705454
eingängig rechts 45 70 Tr. 24x5 30 11 1 0,5 540 6 443,00
7054551
eingängig links 20 33 Tr. 10x3 14 5 0,5 0,3 50 5 348,00
7054561
eingängig links 20 33 Tr. 10x3 14 5 0,5 0,3 50 10 568,00
705457
eingängig links 22 40 Tr. 12x3 18 6 0,5 0,3 90 5 295,00
705458
eingängig links 22 40 Tr. 12x3 18 6 0,5 0,3 90 10 482,00
7054591
eingängig links 30 50 Tr. 14x4 22 10 1 0,5 230 5 359,00
7054601
eingängig links 30 50 Tr. 14x4 22 10 1 0,5 230 10 578,00
705461
eingängig links 30 50 Tr. 16x4 22 10 1 0,5 220 5 359,00
705462
eingängig links 30 50 Tr. 16x4 22 10 1 0,5 220 10 578,00
705463
eingängig links 36 60 Tr. 18x4 24 10 1 0,5 300 2 373,00
705464
eingängig links 36 60 Tr. 18x4 24 10 1 0,5 300 6 366,00
705465
eingängig links 36 60 Tr. 20x4 24 10 1 0,5 320 5 316,00
705466
eingängig links 36 60 Tr. 20x4 24 10 1 0,5 320 10 514,00
705467
eingängig links 45 70 Tr. 24x5 30 11 1 0,5 540 2 204,00
705468
eingängig links 45 70 Tr. 24x5 30 11 1 0,5 540 6 469,00
