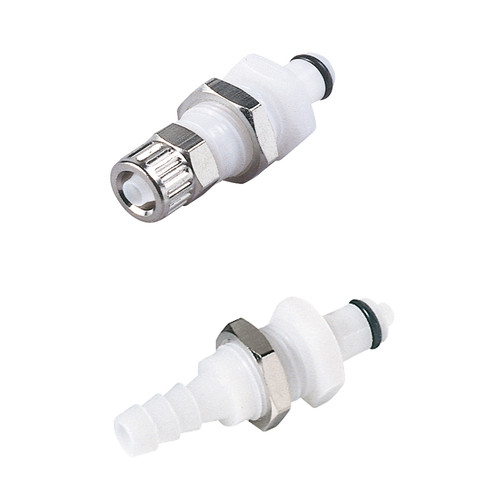

POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel

POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel

Produktspezifikation Männliche Kupplungshälfte. Mit Durchgang bzw. Absperrung und... mehr

Menü schließen

Produktspezifikation

Männliche Kupplungshälfte. Mit Durchgang bzw. Absperrung und Schlauchtülle; Außengewinde bzw. Rohrverschraubung für Schalttafelmontage. Kombinierbar mit allen weiblichen Kupplungshälften der Nennweite 3,2 mm.

Allgemeine Information Kupplungen THOMAFLUID ® -Schnellverschlusskupplungen eignen sich... mehr

Menü schließen

Allgemeine Information Kupplungen

THOMAFLUID^®-Schnellverschlusskupplungen eignen sich hervorragend zum Trennen und Verbinden von Schläuchen, Geräten usw. Die Schnellverschlusskupplungen sind leicht zu betätigen und einfach ein- und auskuppelbar. Die Kupplungsfassung verriegelt sich beim Einstecken des Steckers von selbst. Zum Auskuppeln genügt ein kurzer Daumendruck auf die Verriegelung, dann lässt sich der Stecker mühelos herausziehen. Alle Stecker sind mit einem leicht auswechselbaren, zuverlässig dichtenden O-Ring ausgestattet.

Zu einem kompletten betriebsbereiten THOMAFLUID^®-Schnellverschlusskupplungssystem gehört ein Kupplungs- sowie ein Steckerteil; beide Teile können mit Ventilen versehen sein. Ein komplett einseitig absperrendes Schnellverschlusskupplungssystem besteht somit aus einem Kupplungsteil mit Absperrung und einem Steckerteil mit Durchgang oder einem Kupplungsteil mit Durchgang und einem Steckerteil mit Absperrung. Für eine beidseitig absperrende Kupplung muss ein Kupplungs- sowie ein Steckerteil mit Absperrung bezogen werden.

Allgemeine Information POM

Für Druckluft, Gase und Flüssigkeiten sowie Vakuum, Bodenreinigungsgeräte, Filtration von deionisiertem Wasser, Schankanlagen, Automatisierte Maschinen, Kompressionstherapie, Lecksuchgeräte.

Die Kupplungselemente (Kupplungen und Stecker) werden aus thermoplastischem Acetal im Spritzgussverfahren hergestellt, sind robust und bei den meisten milden Chemikalien einsetzbar.

Beständig gegenüber Alkohol, Aldehyden, Benzin, Ethern, Estern, Glykolen und Motorenölen, im pH-Bereich 4 bis 9 auch gegenüber Laugen und Säuren.

Allgemeine Information 3,2 mm Nennweite

Die Kupplungen der Serie 3,2 mm Nennweite decken eine ganze Bandbreite von Standard-Anwendungen ab wie z.B. Gasprüfanlagen, medizinische Geräte, Analysegeräte für Chemikalien, optische Prüfgeräte, Tintenstrahldrucker.

Vielfältige Anschlusskombinationen von Schlauchtüllen über Rohranschlüsse bis Innengewinde und Außengewinde.

Mittels der Entriegelungstaste ist eine Trennung mit einer Hand möglich und daher einfacher zu bedienen als bei Messingkupplungen.

Keine Leckagen, kürzere Einbaulänge, schnellere Montage.

Hörbares "klicken" beim Verbinden.

Auch kombinierbar mit Kupplungen aus Metall mit der Nennweite 3,2 mm.

Werkstoff:

Gehäuse: POM (Polyacetal, Polyoxymethylen)

Dichtung: NBR (Butadien-Kautschuk)

Ventilfeder: Edelstahl 316

Farbe: weiß

Nennweite: 3,2 mm

Steckerdurchmesser: ca. 8,0 mm

Temperaturbereich: -40 bis +82 °C

Max. Betriebsdruck: 8,3 bar bei +20 °C

Artikel	Bild	Anschluss	Ventil	Länge mm	Schott-Ø mm	Einheit Stück	Preis Euro*
51363	POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel	Tülle 3,2 mm	ohne	41	13	1	15,00
51364	POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel	Tülle 4,8 mm	ohne	47	13	1	15,00

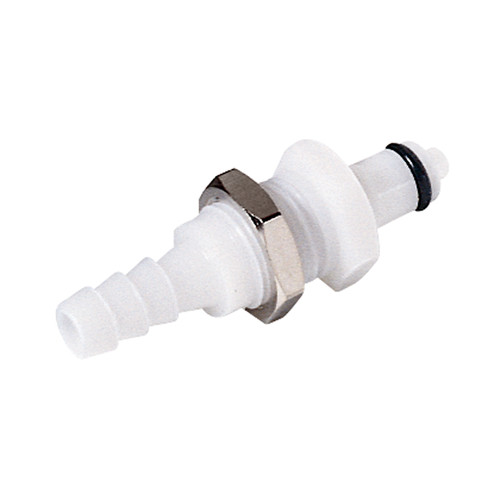

51365	POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel	Tülle 6,4 mm	ohne	47	13	1	15,00

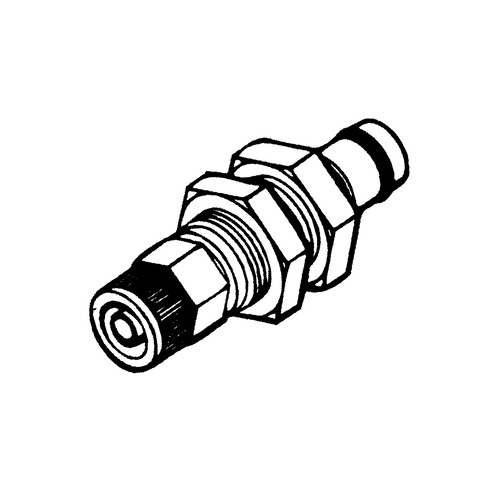

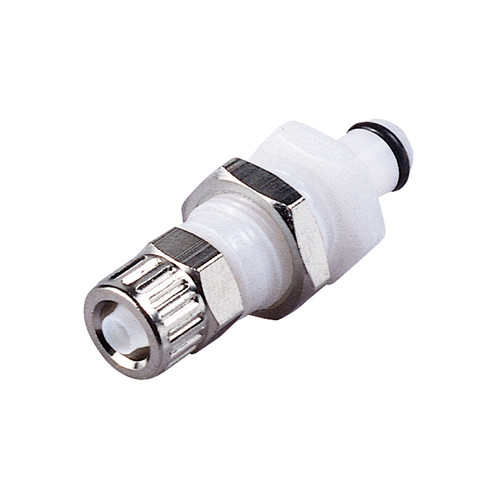

51369	POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel	Rohr 6,4 mm	ohne	45	13	1	19,00

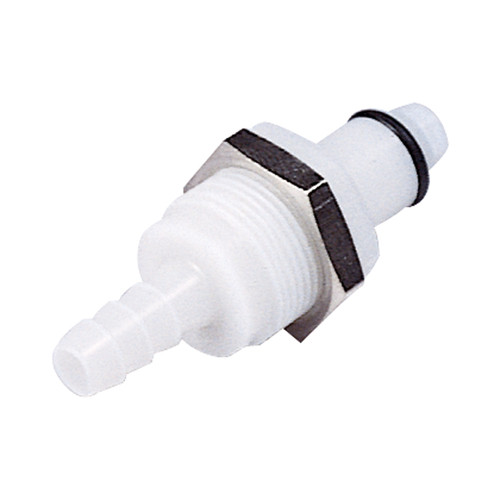

51381	POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel	Tülle 3,2 mm	mit	44	13	1	26,00
51382	POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel	Tülle 4,8 mm	mit	49	13	1	26,00

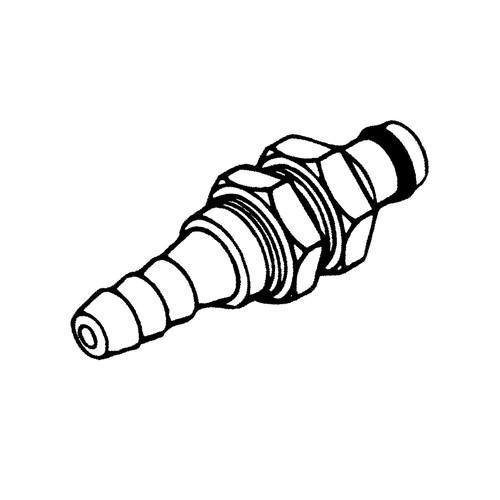

51383	POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel	Tülle 6,4 mm	mit	50	13	1	26,00

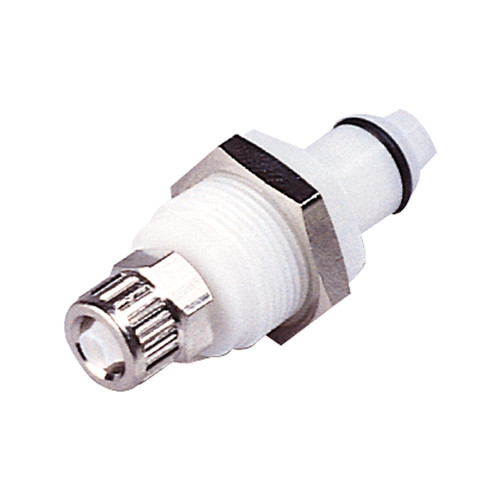

51387	POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel POM-Schnellverschluss-Stecker, NW 3,2 mm - Schalttafel	Rohr 6,4 mm	mit	46	13	1	24,00
