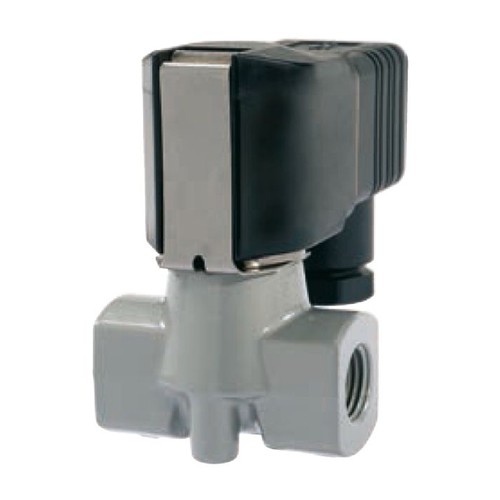

2/2-Wege-Sitzventil - stromlos geschlossen

2/2-Wege-Sitzventil - stromlos geschlossen

Einsatzgebiet Für neutrale und teilaggressive Medien (Gase und Flüssigkeiten)... mehr

Menü schließen

Einsatzgebiet

Für neutrale und teilaggressive Medien (Gase und Flüssigkeiten)

Produktspezifikation

Vakuumfestes, ohne Druckdifferenz arbeitendes 2/2-Wege-Ventil

Mit direkt gesteuerten, elektromagnetisch betätigten Sitzventilen

Hohe Durchflussleistung

Einfacher, kompakter Aufbau

Ohne Werkzeug tauschbarer Magnet

Für Rohrverschraubungen in beliebigen Einbaulagen (vorzugsweise Magnet senkrecht nach oben)

Für Gleich- oder Wechselstrom

Festgelegte Durchflussrichtung

Bei verschmutzten Fluiden ist der Vorbau eines Schmutzfängers zu empfehlen

Technische Spezifikation

Werkstoff:

Gehäuse: Edelstahl 1.4408

Sitzdichtung: FPM (Fluorkautschuk)

Innenteile: Edelstahl

Medientemperatur: -10 bis +110 °C

Umgebungstemperatur: -10 bis +50 °C

Funktion: stromlos geschlossen (NC)

Spannung: 24 V= oder 230 V~ (40-60 Hz)

Spannungstoleranz: ±10 %

Leistungsaufnahme: <18 W

Einschaltdauer: 100 ED

Schutzart: EN 60529 IP65

Einbaulage: beliebig

mehr

Menü schließen

Keine zusätzlichen Informationen verfügbar.

Artikel	NW mm	max. Durchfluss Flüssigkeiten m³/h	max. Betr.-Druck¹ bar	Spannung Volt	Leistungsaufnahme²	Innengewinde	Einheit Stück	Preis Euro*
16241	1,5	0,07	25	24=	8	G 1/8"	1	a.A.
16242	1,5	0,07	25	230~	15	G 1/8"	1	a.A.
16243	1,5	0,07	25	24=	8	NPT 1/8"	1	a.A.
16244	1,5	0,07	25	230~	15	NPT 1/8"	1	a.A.
16245	1,5	0,07	25	24=	8	G 1/4"	1	768,00
16246	1,5	0,07	25	230~	15	G 1/4"	1	a.A.
16247	1,5	0,07	25	24=	8	NPT 1/4"	1	a.A.
16248	1,5	0,07	25	230~	15	NPT 1/4"	1	a.A.
16249	1,5	0,07	70	24=	18	G 1/8"	1	a.A.
16250	1,5	0,07	70	230~	45	G 1/8"	1	a.A.
16251	1,5	0,07	70	24=	18	NPT 1/8"	1	a.A.
16252	1,5	0,07	70	230~	45	NPT 1/8"	1	a.A.
16253	1,5	0,07	70	24=	18	G 1/4"	1	a.A.
16254	1,5	0,07	70	230~	45	G 1/4"	1	a.A.
16255	1,5	0,07	70	24=	18	NPT 1/4"	1	a.A.
16256	1,5	0,07	70	230~	45	NPT 1/4"	1	a.A.
16257	2,5	0,15	10	24=	8	G 1/8"	1	a.A.
16258	2,5	0,15	10	230~	15	G 1/8"	1	a.A.
16259	2,5	0,15	10	24=	8	NPT 1/8"	1	a.A.
16260	2,5	0,15	10	230~	15	NPT 1/8"	1	a.A.
16261	2,5	0,15	10	24=	8	G 1/4"	1	a.A.
16262	2,5	0,15	10	230~	15	G 1/4"	1	a.A.
16263	2,5	0,15	10	24=	8	NPT 1/4"	1	a.A.
16264	2,5	0,15	10	230~	15	NPT 1/4"	1	a.A.
16265	2,5	0,15	40	24=	18	G 1/8"	1	a.A.
16266	2,5	0,15	40	230~	45	G 1/8"	1	a.A.
16267	2,5	0,15	40	24=	18	NPT 1/8"	1	789,00
16268	2,5	0,15	40	230~	45	NPT 1/8"	1	a.A.
16269	2,5	0,15	40	24=	18	G 1/4"	1	a.A.
16270	2,5	0,15	40	230~	45	G 1/4"	1	a.A.
16271	2,5	0,15	40	24=	18	NPT 1/4"	1	a.A.
16272	2,5	0,15	40	230~	45	NPT 1/4"	1	a.A.
16273	3	0,21	4	24=	8	G 1/8"	1	a.A.
16274	3	0,21	4	230~	15	G 1/8"	1	a.A.
16275	3	0,21	4	24=	8	NPT 1/8"	1	a.A.
16276	3	0,21	4	230~	15	NPT 1/8"	1	a.A.
16277	3	0,21	4	24=	8	G 1/4"	1	a.A.
16278	3	0,21	4	230~	15	G 1/4"	1	a.A.
16279	3	0,21	4	24=	8	NPT 1/4"	1	a.A.
16280	3	0,21	4	230~	15	NPT 1/4"	1	a.A.
16281	3	0,21	20	24=	18	G 1/8"	1	a.A.
16282	3	0,21	20	230~	45	G 1/8"	1	a.A.
16283	3	0,21	20	24=	18	NPT 1/8"	1	a.A.
16284	3	0,21	20	230~	45	NPT 1/8"	1	a.A.
16285	3	0,21	20	24=	18	G 1/4"	1	a.A.
16286	3	0,21	20	230~	45	G 1/4"	1	a.A.
16287	3	0,21	20	24=	18	NPT 1/4"	1	a.A.
16288	3	0,21	20	230~	45	NPT 1/4"	1	a.A.
16289	4	0,35	12	24=	18	G 1/4"	1	a.A.
16290	4	0,35	12	230~	45	G 1/4"	1	a.A.
16291	4	0,35	12	24=	18	NPT 1/4"	1	a.A.
16292	4	0,35	12	230~	45	NPT 1/4"	1	a.A.
16293	4	0,35	12	24=	18	G 3/8"	1	a.A.
16294	4	0,35	12	230~	45	G 3/8"	1	a.A.
16295	4	0,35	12	24=	18	NPT 3/8"	1	a.A.
16296	4	0,35	12	230~	45	NPT 3/8"	1	a.A.
16297	5	0,5	6	24=	8	G 1/4"	1	a.A.
16298	5	0,5	6	230~	15	G 1/4"	1	a.A.
16299	5	0,5	6	24=	8	NPT 1/4"	1	749,00
16300	5	0,5	6	230~	15	NPT 1/4"	1	a.A.
16301	5	0,5	6	24=	8	G 3/8"	1	a.A.
16302	5	0,5	6	230~	15	G 3/8"	1	a.A.
16303	5	0,5	6	24=	8	NPT 3/8"	1	a.A.
16304	5	0,5	6	230~	15	NPT 3/8"	1	a.A.
