Einsatzgebiet
Mischer- und/oder Verteiler-Ventil für Druck- oder Vakuum-Fördersysteme problematischer, flüssiger Medien, zum Einsatz als Einzelventil oder gereiht zum Ventilblock.
Produktspezifikation

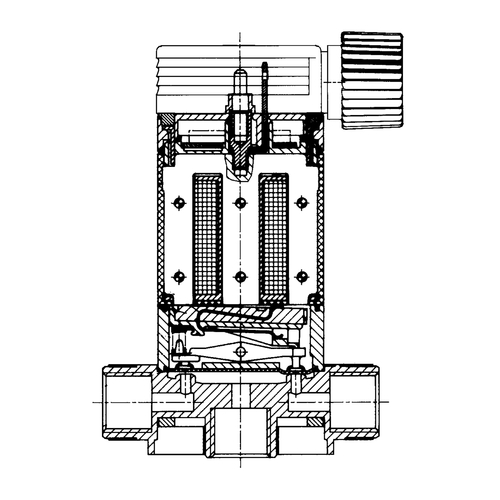

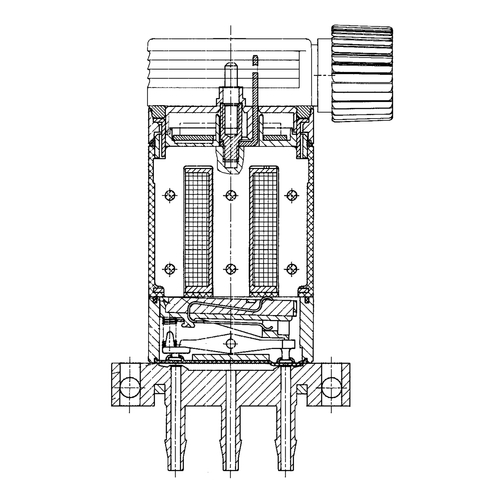

Direktwirkendes 3/2-Wege-Wippen-Ventil mit elastomerer Trennmembran zur Schottung und thermischen Entkopplung zwischen Antrieb und Medium. Kompakte Bauweise, totvolumenarm und chemisch sterilisierbar.
Technische Spezifikation
Werkstoff:
Ventilgehäuse: PVDF (Polyvinylidenfluorid)
Membran: FFKM (Perfluorelastomer)
Spulengehäuse: PA (Polyamid)
Nennweite: 1,5 - 1,6 mm
Innenvolumen: <85 µl
Anschluss: G 1/8", NPT 1/8" oder Tülle für Schläuche 2,5 mm
Einbaulage: beliebig
Max. Medientemperatur: -10 bis +55 °C
Max. Umgebungstemperatur: +50 °C
Max. Betriebsdruck: 2 bar bei +20 °C
Endvakuum: 500 mbar (absolut)
Kv-Wert: 0,06 m3/h (Wasser); 0,65 l/h (Luft)
Spannung: 12 oder 24 V=, Spannungstoleranz ±10 %
Leistungsaufnahme: 3,4 W
Elektr. Anschluss: 2 FEP-Litzen 0,2 mm2, 500 mm lang bei 12 V und 24 V; bei 220 V ist es ein Standardkabelstecker Typ 1054
Schaltzeit: ca. 25 ms
Schaltanzeige: durch LED
Schalthäufigkeit: bis 300/min
Nennbetriebsart: Dauerbetrieb 100 % ED
bei Blockmontage: Umgebungs- und Medientemperaturen > +40 °C: Aussetzbetrieb 40 % (10 min.)
Abmessung: 56 x 16 x 27 mm
| Artikel | Bild |
Spannung Volt
| Anschluss |
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Spannung Volt
|
Anschluss
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|
| 49979 |
|
12= | I-Gewinde G 1/8" | 1 | 307,00 | |
| 49980 |
|
12= | I-Gewinde NPT 1/8" | 1 | 307,00 | |
| 49981 |
|
12= | Tülle 2,5 mm | 1 | 307,00 | |
| 499821 |
|
24= | I-Gewinde G 1/8" | 1 | 349,00 | |
| 49983 |
|
24= | I-Gewinde NPT 1/8" | 1 | 307,00 | |
| 49984 |
|
24= | Tülle 2,5 mm | 1 | 307,00 | |
| 49822 |
|
220 - 240~ | I-Gewinde G 1/8" | 1 | 307,00 | |
| 49823 |
|
220 - 240~ | I-Gewinde NPT 1/8" | 1 | 307,00 | |
| 49824 |
|
220 - 240~ | Tülle 2,5 mm | 1 | 307,00 |
[1] Ventilgehäuse: PEEK
