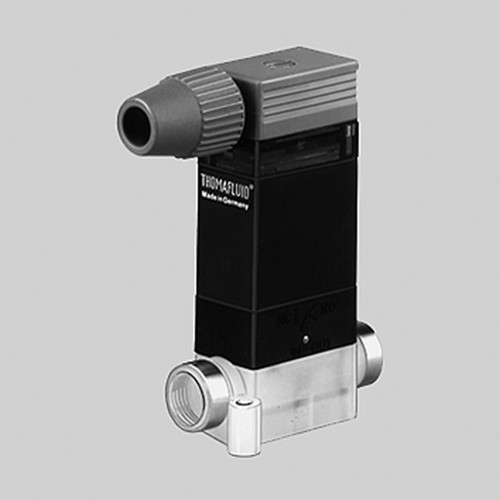

2/2-Wege-Kompakt-Ventil aus PVDF

2/2-Wege-Kompakt-Ventil aus PVDF
Einsatzgebiet Schalt-Ventil für Druck- oder Vakuum-Fördersysteme problematischer,... mehr

Einsatzgebiet

Schalt-Ventil für Druck- oder Vakuum-Fördersysteme problematischer, flüssiger Medien, zum Einsatz als Einzelventil oder gereiht zum Ventilblock.

Produktspezifikation

Direktwirkendes 2/2-Wege-Wippen-Ventil mit elastomerer Trennmembran zur Schottung und thermischen Entkopplung zwischen Antrieb und Medium, in Ruhestellung stromlos offen (NO) oder geschlossen (NC); kompakte Bauweise, totvolumenarm und chemisch sterilisierbar.

Technische Spezifikation

Werkstoff:

Ventilgehäuse: PVDF (Polyvinylidenfluorid)

Membran: FFKM (Perfluorelastomer)

Spulengehäuse: PA (Polyamid)

Nennweite: 1,5 - 1,6 mm

Innenvolumen: <85 µl

Anschluss: G 1/8", NPT 1/8" oder Tülle für Schläuche 2,5 mm

Einbaulage: beliebig

Max. Medientemperatur: -10 bis +55 °C

Max. Umgebungstemperatur: +50 °C

Max. Betriebsdruck: 2 bar bei +20 °C

Endvakuum: 500 mbar (absolut)

Kv-Wert: 0,06 m3/h (Wasser); 0,65 l/h (Luft)

Spannung: 12 oder 24 V=, Spannungstoleranz ±10 %

Leistungsaufnahme: 3,4 W

Elektr. Anschluss: 2 FEP-Litzen 0,2 mm2, 500 mm lang

Schaltzeit: ca. 25 ms

Schaltanzeige: durch LED

Schalthäufigkeit: bis 300/min

Nennbetriebsart: Dauerbetrieb 100 % ED

bei Blockmontage: Umgebungs- und Medientemperaturen > +40 °C: Aussetzbetrieb 40 % (10 min.)

Abmessung: 56 x 16 x 27 mm

Keine zusätzlichen Informationen verfügbar.
Artikel Bild Spannung
Volt
Funktion1 Anschluss Einheit
Stück
Preis
Euro*
Kaufen
49108
12= NO I-Gewinde G 1/8" 1 286,00
49109
12= NO I-Gewinde NPT 1/8" 1 286,00
49110
12= NO Tülle 2,5 mm 1 286,00
49111
24= NO I-Gewinde G 1/8" 1 286,00
49112
24= NO I-Gewinde NPT 1/8" 1 286,00
49113
24= NO Tülle 2,5 mm 1 286,00
49816
220 - 240~ NO I-Gewinde G 1/8" 1 286,00
49817
220 - 240~ NO I-Gewinde NPT 1/8" 1 286,00
49818
220 - 240~ NO Tülle 2,5 mm 1 286,00
49114
12= NC I-Gewinde G 1/8" 1 286,00
49115
12= NC I-Gewinde NPT 1/8" 1 286,00
49116
12= NC Tülle 2,5 mm 1 286,00
49117
24= NC I-Gewinde G 1/8" 1 286,00
49118
24= NC I-Gewinde NPT 1/8" 1 286,00
49119
24= NC Tülle 2,5 mm 1 286,00
49819
220 - 240~ NC I-Gewinde G 1/8" 1 286,00
49820
220 - 240~ NC I-Gewinde NPT 1/8" 1 286,00
49821
220 - 240~ NC Tülle 2,5 mm 1 286,00
