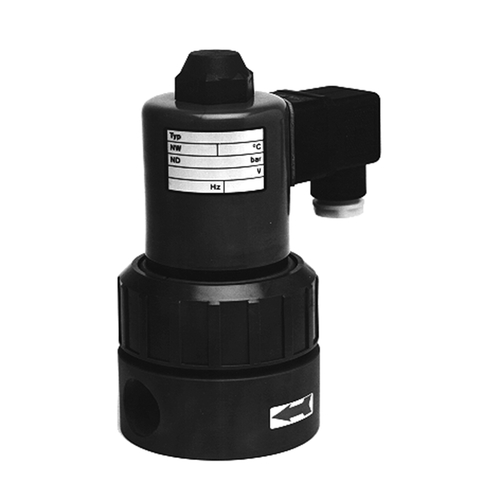

2/2-Wege-Magnetventil aus PVC-U - direktgesteuert

Produktspezifikation Direktgesteuertes Kunststoff-Magnetventil mit PTFE -Faltenbalg für... mehr

Produktspezifikation

Direktgesteuertes Kunststoff-Magnetventil mit PTFE-Faltenbalg für viele Anwendungen in der Industrie und im Anlagenbau. Das Ventil ist aufgrund seiner hohen chemischen Beständigkeit auch für aggressive Flüssigkeiten und Gase geeignet.

In Ruhestellung wird das Ventil durch Federkraft geschlossen. Beim Einschalten hebt sich der Magnetanker, wobei der damit verbundene Faltenbalg den Mediendurchfluss freigibt. Der PTFE-Faltenbalg trennt das Medium zuverlässig vom Magnetanker bzw. von der Atmosphäre. Eine dem Faltenbalg aufsitzende Elastomerkappe im Ventilsitz gewährleistet eine hohe Dichtwirkung. Der Magnet ist gegenüber dem Ventilkörper um 360° frei drehbar. Die Druck- und Flüssigkeitsdichtigkeit des Ventilgehäuses auch bei Demontage der Magnetspule sorgt für Betriebssicherheit.

Technische Spezifikation

Werkstoff:

Gehäuse: PVC-U (Polyvinylchlorid, hart)

Faltenbalg: PTFE (Polytetrafluorethylen)

Dichtungen (O-Ring, Dichtkappe): EPDM (Ethylen-Propylen-Dien-Kautschuk); FPM (Fluorkautschuk)

Durchflussmedien: Neutrale und aggressive Flüssigkeiten und Gase

Viskosität: bis ca. 37 mm2/sec (cSt)

Max. Betriebsdruck: DN 10: 2,0 bar; DN 15: 1,0 bar; DN 20: 0,5 bar (bei Gleichstrom reduziert sich der Betriebsdruck um 20 %)

Max. Medientemperatur: +50 °C

Max. Umgebungstemperatur: +50 °C

Einbaulage: beliebig (vorzugsweise stehender Magnet)

Funktion: stromlos geschlossen (NC)

Spannung: 230 V / 50 Hz oder 24 V=

Schaltzeit: Öffnen: 30 - 40 ms; Schließen: 40 - 50 ms

Einschaltdauer: 100 %

Leistungsaufnahme: 9,5 W

Schutzart: IP 65

Elektr. Anschluss: Gerätesteckdose Pg 9 nach DIN 43560

Gewicht: 825 g

Anschluss: Klebemuffe (AD 16, 20, 25 mm)

Keine zusätzlichen Informationen verfügbar.
Artikel Bild NW
mm
d
mm
PN1
bar
Werkstoff Dichtung Spannung
Volt
Einheit
Stück
Preis
Euro*
Kaufen
350919
10 16 2 EPDM 230~ 1 386,00
350920
15 20 1 EPDM 230~ 1 386,00
350921
20 25 0,5 EPDM 230~ 1 386,00
350922
10 16 2 EPDM 24= 1 386,00
350923
15 20 1 EPDM 24= 1 386,00
350924
20 25 0,5 EPDM 24= 1 386,00
350925
10 16 2 FPM 230~ 1 392,00
350926
15 20 1 FPM 230~ 1 392,00
350927
20 25 0,5 FPM 230~ 1 392,00
350928
10 16 2 FPM 24= 1 392,00
350929
15 20 1 FPM 24= 1 392,00
350930
20 25 0,5 FPM 24= 1 392,00
