Stirnzahnrad aus Edelstahl rostfrei - Modul 1,0-2,0

Einsatzgebiet Nahrungsmittelindustrie, Labortechnik, Verwendung im Freien... mehr

Einsatzgebiet

Nahrungsmittelindustrie, Labortechnik, Verwendung im Freien

Produktspezifikation

Formgenaue Zahnräder für mittlere Belastungen, wenn Korrosionsbeständigkeit gefordert ist.

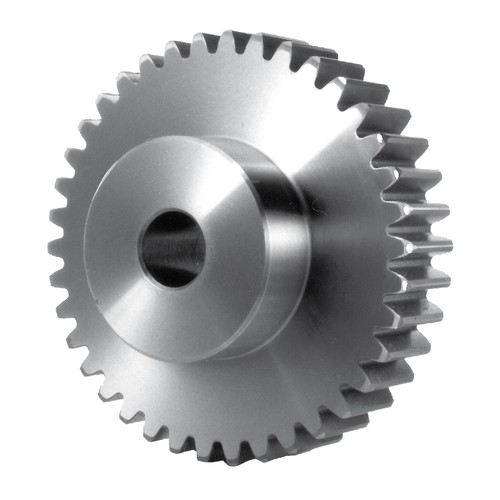

Rostfreies Stirnzahnrad mit einseitiger Nabe und gerader Verzahnung.

Gute mechanische Festigkeitswerte.

Gute Temperaturbeständigkeit.

Technische Spezifikation

Werkstoff: Edelstahl 1.4305 (X10CrNiS18 9)

Verzahnung:

Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°

Qualität: 8d25 DIN 3967

Modulverzahnung (DIN 867):

1,0: Zahnbreite (b): 10 mm

1,5: Zahnbreite (b): 15 mm

2,0: Zahnbreite (b): 16 mm

Keine zusätzlichen Informationen verfügbar.

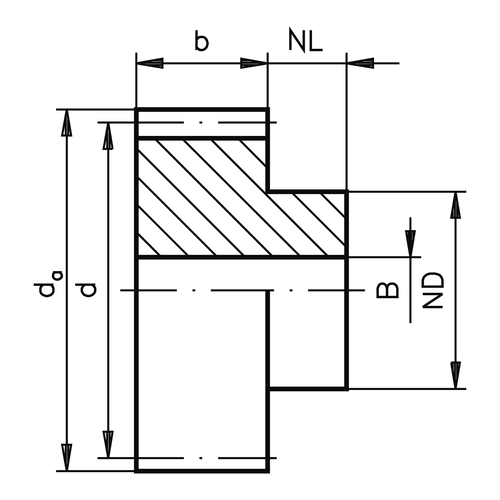

Artikel Bild Modul Zahnbreite (b)
mm
Naben-Länge (NL)
mm
Naben-Ø (ND)
mm
Bohrung (B)1
mm
zul. MD
Ncm
Zähne Kopfkreis-Ø (da)
mm
Teilkreis-Ø (d0)
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
703775
1 10 6 8 4 11 10 12 10 7 5 220,00
703776
1 10 6 8 4 11 10 12 10 7 10 350,00
703777
1 10 6 10 4 15 12 14 12 10 5 220,00
703778
1 10 6 10 4 15 12 14 12 10 10 355,00
703779
1 10 6 12 5 21 15 17 15 16 5 230,00
703780
1 10 6 12 5 21 15 17 15 16 10 365,00
703781
1 10 6 15 6 26 18 20 18 24 5 240,00
703782
1 10 6 15 6 26 18 20 18 24 10 385,00
703783
1 10 6 15 6 33 20 22 20 28 5 230,00
703784
1 10 6 15 6 33 20 22 20 28 10 365,00
703785
1 10 6 15 6 51 24 26 24 39 5 245,00
703786
1 10 6 15 6 51 24 26 24 39 10 390,00
703787
1 10 6 20 8 56 25 27 25 46 5 240,00
703788
1 10 6 20 8 56 25 27 25 46 10 380,00
703789
1 10 8 25 8 84 30 32 30 77 5 260,00
703790
1 10 8 25 8 84 30 32 30 77 10 410,00
703791
1 10 8 25 8 127 36 38 36 102 5 305,00
703792
1 10 8 25 8 127 36 38 36 102 10 480,00
703793
1 10 8 25 8 162 40 42 10 120 5 335,00
703794
1 10 8 25 8 162 40 42 10 120 10 530,00
703795
1 10 10 30 10 244 48 50 48 182 5 325,00
703796
1 10 10 30 10 244 48 50 48 182 10 520,00
703797
1 10 10 30 10 268 50 52 50 193 2 140,00
703798
1 10 10 30 10 268 50 52 50 193 6 318,00
703799
1 10 10 40 10 319 54 56 54 262 2 158,00
703800
1 10 10 40 10 319 54 56 54 262 6 354,00
703801
1 10 12 40 10 405 60 62 60 320 2 188,00
703802
1 10 12 40 10 405 60 62 60 320 6 414,00
703803
1 10 12 40 10 469 64 66 64 352 2 206,00
703804
1 10 12 40 10 469 64 66 64 352 6 456,00
703805
1 10 12 40 10 486 65 67 65 360 2 222,00
703806
1 10 12 40 10 486 65 67 65 360 6 486,00
703807
1 10 12 40 10 576 70 72 70 401 2 248,00
703808
1 10 12 40 10 576 70 72 70 401 6 546,00
703809
1 10 12 50 10 614 72 74 72 484 2 262,00
703810
1 10 12 50 10 614 72 74 72 484 6 576,00
703811
1 10 12 50 10 674 75 77 75 510 1 122,00
703812
1 10 12 50 10 674 75 77 75 510 3 273,00
703813
1 10 12 50 10 782 80 82 80 560 1 142,00
703814
1 10 12 50 10 782 80 82 80 560 3 321,00
703815
1 10 12 60 12 1.310 100 102 100 856 1 192,00
703816
1 10 12 60 12 1.310 100 102 100 856 3 435,00
703817
1 10 12 60 12 2.150 120 122 120 1.125 1 232,00
703818
1 10 12 60 12 2.150 120 122 120 1.125 3 513,00
703819
1,5 15 10 15 8 55 12 21 18 32 5 265,00
703820
1,5 15 10 15 8 55 12 21 18 32 10 420,00
703821
1,5 15 10 18 10 76 15 25,5 22,5 49 5 280,00
703822
1,5 15 10 18 10 76 15 25,5 22,5 49 10 440,00
703823
1,5 15 10 22 10 96 18 30 27 79 5 305,00
703824
1,5 15 10 22 10 96 18 30 27 79 10 480,00
703825
1,5 15 10 25 10 123 20 33 30 103 5 335,00
703826
1,5 15 10 25 10 123 20 33 30 103 10 530,00
703827
1,5 15 15 25 10 188 24 39 36 154 2 350,00
703828
1,5 15 15 25 10 188 24 39 36 154 6 324,00
703829
1,5 15 15 25 10 207 25 40,5 37,5 166 2 152,00
703830
1,5 15 15 25 10 207 25 40,5 37,5 166 6 336,00
703831
1,5 15 15 30 10 314 30 48 45 246 2 172,00
703832
1,5 15 15 30 10 314 30 48 45 246 6 384,00
703833
1,5 15 15 30 10 447 35 55,5 52,5 317 2 186,00
703834
1,5 15 15 30 10 447 35 55,5 52,5 317 6 408,00
703835
1,5 15 15 40 10 606 40 63 60 454 2 206,00
703836
1,5 15 15 40 10 606 40 63 60 454 6 480,00
703837
1,5 15 15 40 10 793 45 70,5 67,5 541 2 234,00
703838
1,5 15 15 40 10 793 45 70,5 67,5 541 6 546,00
703839
1,5 15 15 40 10 920 48 75 72 599 2 256,00
703840
1,5 15 15 40 10 920 48 75 72 599 6 600,00
703841
1,5 15 15 50 10 1.010 50 78 75 721 2 262,00
703842
1,5 15 15 50 10 1.010 50 78 75 721 6 618,00
703843
1,5 15 15 50 10 1.260 55 85,5 82,5 831 1 128,00
703844
1,5 15 15 50 10 1.260 55 85,5 82,5 831 3 297,00
703845
1,5 15 15 60 12 1.540 60 93 90 1.041 1 142,00
703846
1,5 15 15 60 12 1.540 60 93 90 1.041 3 327,00
703847
1,5 15 15 60 12 1.850 65 100,5 97,5 1.172 1 158,00
703848
1,5 15 15 60 12 1.850 65 100,5 97,5 1.172 3 369,00
703849
1,5 15 20 60 12 2.190 70 108 105 1.423 1 180,00
703850
1,5 15 20 60 12 2.190 70 108 105 1.423 3 417,00
703851
1,5 15 20 70 15 2.990 80 123 120 1.878 1 220,00
703852
1,5 15 20 70 15 2.990 80 123 120 1.878 3 510,00
703853
2 16 15 20 10 1,1 12 28 24 70 5 240,00
703854
2 16 15 20 10 1,1 12 28 24 70 10 395,00
703855
2 16 15 25 12 1,5 15 34 30 114 5 270,00
703856
2 16 15 25 12 1,5 15 34 30 114 10 435,00
703857
2 16 15 30 12 1,9 18 40 36 179 5 290,00
703858
2 16 15 30 12 1,9 18 40 36 179 10 475,00
703859
2 16 15 30 12 2,5 20 44 40 207 5 325,00
703860
2 16 15 30 12 2,5 20 44 40 207 10 530,00
703861
2 16 15 30 12 3,8 24 52 48 275 5 255,00
703862
2 16 15 30 12 3,8 24 52 48 275 10 580,00
703863
2 16 15 30 12 4,2 25 54 50 295 2 156,00
703864
2 16 15 30 12 4,2 25 54 50 295 6 366,00
703865
2 16 15 40 12 6,4 30 64 60 466 2 162,00
703866
2 16 15 40 12 6,4 30 64 60 466 6 378,00
703867
2 16 15 45 12 9,2 35 74 70 632 2 186,00
703868
2 16 15 45 12 9,2 35 74 70 632 6 432,00
703869
2 16 15 50 12 12,5 40 84 80 825 2 234,00
703870
2 16 15 50 12 12,5 40 84 80 825 6 546,00
703871
2 16 15 50 12 16,4 45 94 90 911 1 128,00
703872
2 16 15 50 12 16,4 45 94 90 911 3 297,00
703873
2 16 15 50 12 19 48 100 96 1.098 1 138,00
703874
2 16 15 50 12 19 48 100 96 1.098 3 321,00
703875
2 16 15 50 12 20,9 50 104 100 1.174 1 150,00
703876
2 16 15 50 12 20,9 50 104 100 1.174 3 348,00
703877
2 16 15 60 12 26 55 114 110 1.485 1 158,00
703878
2 16 15 60 12 26 55 114 110 1.485 3 363,00
703879
2 16 15 70 12 31,9 60 124 120 1.827 1 178,00
703880
2 16 15 70 12 31,9 60 124 120 1.827 3 417,00
