Zahnkupplung-Nabenteil aus PA 6.6 (Polyamid 6.6)



Technische Spezifikation

Werkstoff Naben: PA 6.6 (Polyamid 6.6)

Max. Drehzahl: 6.000 min-1



Allgemeine Information

Mehrteilige Kupplung mit gerundeten Zähnen zur Verbindung zweier Wellen.

Naben aus beständigem Kunststoff für geringe bis mittlere Drehmomente (Lebensmitteltechnik)

Taschenteil bzw. Hülse aus Kunststoff, leicht und verschleißfest.

Nabenteile und Taschenteil oder Hülse müssen einzeln bestellt werden.

Drehstarr und winkelausgleichend mit axialer Verschiebbarkeit.

Für Wellendurchmesser von 6 mm bis 24 mm.

Einbaufertig mit Fertigbohrung, Passfedernut und Feststellschraube.

Einfache Montage und Demontage ohne Spezialwerkzeug.

Beständig gegen Öle, Fette, Treibstoffe, diverse Alkohole, Ester, Ketone und grachatische Kohlenwasserstoffe.

Nicht beständig gegen konzentrierte Mineralsäuren, Ameisensäuren, Kresol, Glykol und Benzylalkohol.

Verschiedene Kombinationsmöglichkeiten:

2-teilig: 1 Nabenteil plus 1 Taschenteil.

3-teilig: 2 Nabenteile plus Hülse.

Es können unterschiedliche Naben (verschiedene Bohrungen) mit einer Hülse kombiniert werden. Dabei muss die jeweilige Baugröße (14, 19 oder 24) übereinstimmen.

Werkstoff:

Gehäuse: PA 6.6 (Polyamid 6.6)

Naben: Kunststoff oder Sinterstahl

Innensechskant-Schrauben: Stahl, brüniert

Temperaturbereich: -25 bis +100 °C, kurzzeitig +120 °C

Fertigbohrung: +0,05/-0,1 mm (bei Metallnabe H7). Passfedernut DIN 6885/1

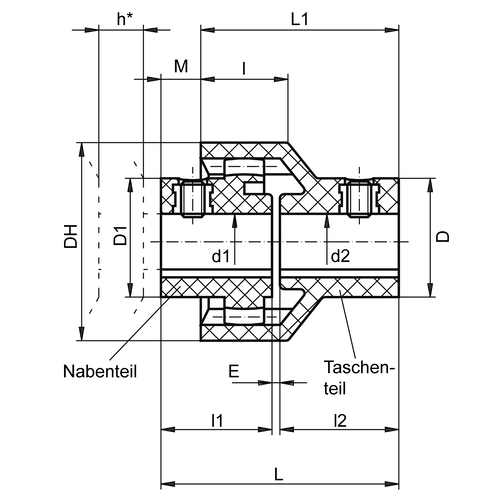

Position Artikel Baugröße d1
mm
D1
mm
Taschenteil (2-teilig) Taschenteil (3-teilig) max. Drehmoment1
Nm
L
mm
l1
mm
h2
mm
E
mm
M
mm
Gewicht
g
Einheit
Stück
Preis
Euro
Kaufen
1 705877 14 6 22 705973 10 48 23 15 4 8 13,5 1 14,00 Warenkorb
2 705878 14 6 22 705973 10 48 23 15 4 8 13,5 2 24,00 Warenkorb
3 705879 14 7 22 705973 10 48 23 15 4 8 13,5 1 14,00 Warenkorb
4 705880 14 7 22 705973 10 48 23 15 4 8 13,5 2 24,00 Warenkorb
5 705881 14 8 22 705973 10 48 23 15 4 8 13,5 1 14,00 Warenkorb
6 705882 14 8 22 705973 10 48 23 15 4 8 13,5 2 24,00 Warenkorb
7 705883 14 9 22 705973 10 48 23 15 4 8 13,5 1 14,00 Warenkorb
8 705884 14 9 22 705973 10 48 23 15 4 8 13,5 2 24,00 Warenkorb
9 705885 14 10 23 705951 705973 10 48 23 15 4 8 13,5 1 14,00 Warenkorb
10 705886 14 10 23 705951 705973 10 48 23 15 4 8 13,5 2 24,00 Warenkorb
11 705887 14 11 23 705953 705973 10 48 23 15 4 8 13,5 1 14,00 Warenkorb
12 705888 14 11 23 705953 705973 10 48 23 15 4 8 13,5 2 24,00 Warenkorb
13 705889 14 12 26 705955 705973 10 48 23 15 4 8 13,5 1 14,00 Warenkorb
14 705890 14 12 26 705955 705973 10 48 23 15 4 8 13,5 2 24,00 Warenkorb
15 705891 14 14 26 705957 705973 10 48 23 15 4 8 13,5 1 14,00 Warenkorb
16 705892 14 14 26 705957 705973 10 48 23 15 4 8 13,5 2 24,00 Warenkorb
17 705893 19 12 27 705975 16 42 25 16 4 10 15,5 1 24,00 Warenkorb
18 705894 19 12 27 705975 16 42 25 16 4 10 15,5 2 42,00 Warenkorb
19 705895 19 14 27 705959 705975 16 42 25 16 4 10 15,5 1 24,00 Warenkorb
20 705896 19 14 27 705959 705975 16 42 25 16 4 10 15,5 2 42,00 Warenkorb
21 705897 19 16 30 705961 705975 16 42 25 16 4 10 15,5 1 24,00 Warenkorb
22 705898 19 16 30 705961 705975 16 42 25 16 4 10 15,5 2 42,00 Warenkorb
23 705899 19 19 32 705963 705975 16 42 25 16 4 10 15,5 1 24,00 Warenkorb
24 705900 19 19 32 705963 705975 16 42 25 16 4 10 15,5 2 42,00 Warenkorb
25 705901 24 10 26 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
26 705902 24 10 26 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb
27 705903 24 11 26 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
28 705904 24 11 26 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb
29 705905 24 12 26 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
30 705906 24 12 26 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb
31 705907 24 14 32 705965 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
32 705908 24 14 32 705965 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb
33 705909 24 15 32 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
34 705910 24 15 32 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb
35 705911 24 16 32 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
36 705912 24 16 32 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb
37 705913 24 18 36 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
38 705914 24 18 36 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb
39 705915 24 19 36 705967 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
40 705916 24 19 36 705967 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb
41 705917 24 20 36 705969 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
42 705918 24 20 36 705969 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb
43 705919 24 24 38 705971 705977 24 54 26 17 4 9 25 1 28,00 Warenkorb
44 705920 24 24 38,5 705971 705977 24 54 26 17 4 9 25 2 48,00 Warenkorb

[1] Der Normalwert beträgt die Hälfte des max. Wertes [2] h ist das Mindestmaß, um welches z.B. eine Arbeits- oder Antriebsmaschine verschoben werden muss, um eines der gekuppelten Aggregate senkrecht ausbauen zu kö
