Einsatzgebiet
Zum Spannen auf der Riemen-Außenseite (Riemenrücken).
Produktspezifikation

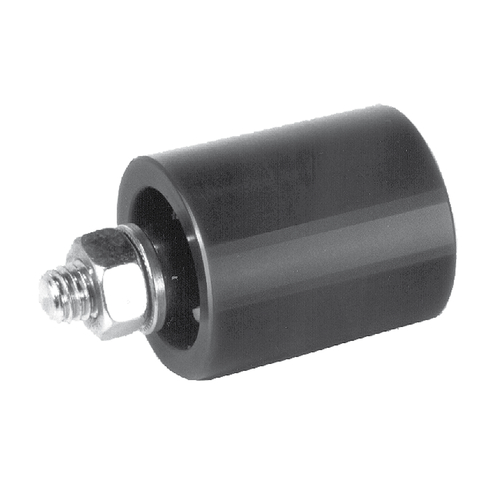

Kugelgelagerte, einbaufertige Spannrolle mit Befestigungsschraube.
Montage starr als Umlenkrolle oder auf Spannelement als elastischer Riemenspanner.
Spannelement muss separat bestellt werden (Artikel 700625 ff).
Wartungsfrei.
Technische Spezifikation
Werkstoff:
Rolle: hochwertiger Industriekunststoff
Befestigungsschraube: Stahl verzinkt
Unterlegscheibe: Stahl verzinkt
Mutter: Stahl verzinkt
Kugellager: Wälzlagerstahl, dauergeschmiert und abgedichtet
Temperaturbereich: -20 bis +80 °C
Allgemeine Information Zahnriemenantriebe
Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.
Für vielfältigste Anwendungen im Anlagen- und Maschinenbau, in der Labortechnik, in Industrie- und Lebensmittelbetrieben sowie im Modellbau.
Laufruhige, synchrone Kraftübertragung.
Wartungsfrei. Schmierung ist nicht erforderlich.
Hoher Wirkungsgrad bis zu 98 %.
Riemen-Vorspannung ist erforderlich.
T-Zahnriemen aus Polyurethan mit Teilung 2,5 oder 5 mm. Heller Riemen mit geringem Abrieb. Für Standard-Anwendungen im Maschinenbau und in der Lebensmitteltechnik, auf T-Riemenrädern
AT-Zahnriemen aus Polyurethan mit Teilung 5 mm. Verstärkte Ausführung für hohe Belastung bei geringem Raumbedarf. Zur Verwendung auf AT-Riemenrädern
HTD-Zahnriemen aus Neopren mit Teilung 3, 5 oder 8 mm. Für hohe Leistungsübertragung auch bei hohen Drehzahlen
Schwarzer Riemen mit dunklem Abrieb (nicht für Laborbetrieb/Lebensmittel-Verarbeitung). Zur Verwendung auf HTD-Riemenrädern.
Hinweise zu Einbau und Verwendung:
Zahnriemenräder müssen fluchten (exakt ausgerichtet sein)
Riemenspannung muss eingestellt werden (Umfangskraft und Vorspannkraft dürfen zusammen nicht größer als die zulässige Riemenzugkraft sein)
Mindestens ein Zahnriemenrad muss Bordscheiben haben
Mindestens 6 Zähne müssen im Eingriff stehen
Zahnriementriebe laufen ungeschmiert.

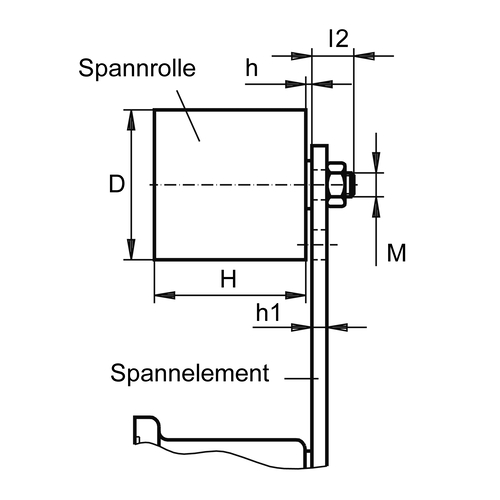

| Artikel | Bild | für Spannelement-Größe |
D mm
|
H mm
|
h mm
|
h1 (max.) mm
|
l2 mm
|
Gewinde (M) |
Gewicht g
|
Einheit Stück
|
Preis Euro* |
Kaufen |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 702727 |
|
0 | 30 | 35 | 2 | 5 | 14 | M8 | 80 | 1 | 60,00 | |
| 702728 |
|
0 | 30 | 35 | 2 | 5 | 14 | M8 | 80 | 3 | 142,00 | |
| 702729 |
|
1 | 40 | 45 | 6 | 7 | 16 | M10 | 170 | 1 | 73,00 | |
| 702730 |
|
1 | 40 | 45 | 6 | 7 | 16 | M10 | 170 | 3 | 167,00 | |
| 702731 |
|
3 | 60 | 60 | 8 | 8 | 17 | M12 | 400 | 1 | 97,00 | |
| 702732 |
|
3 | 60 | 60 | 8 | 8 | 17 | M12 | 400 | 3 | 219,00 | |
