Multilumen-Schnellverschlusskupplung mit Stecker aus PA für zehn Schlauchleitungen

Produktspezifikation Komplettes Simultan-Schnellkupplungssystem für zehn separate Gas-... mehr

Produktspezifikation

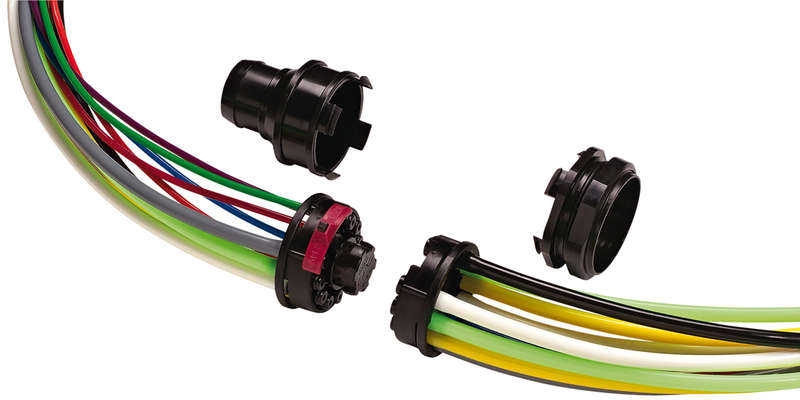

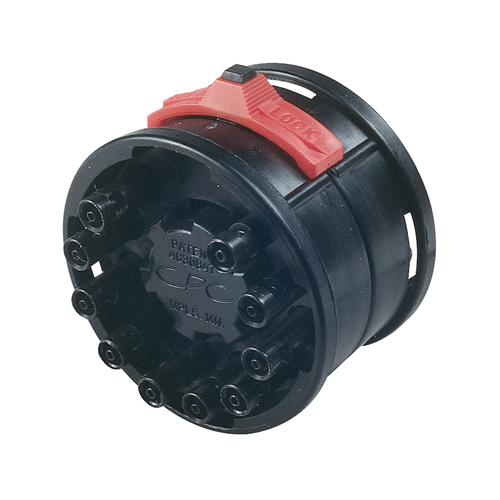

Komplettes Simultan-Schnellkupplungssystem für zehn separate Gas- oder Flüssigkeits-Schlauchleitungen mit parallelen Durchführungen, bestehend aus Kupplungsgehäuse mit zehn Nippel- Einsätzen (Typ "V" männlich) und Kupplungsgehäuse mit zehn Kupplungs-Einsätzen (Typ "M" weiblich), zusätzlicher Adapter zur Wandtafelmontage verfügbar.

Technische Spezifikation

Werkstoff:

Gehäuse: PA 6.6 (Polyamid 6.6)

Federn: Edelstahl

Temperaturbereich:

POM-Einsätze: -40 bis +80 °C

PP-Einsätze: 0 bis +80 °C

Max. Betriebsdruck: bis 6,9 bar je Leitung bei +20 °C

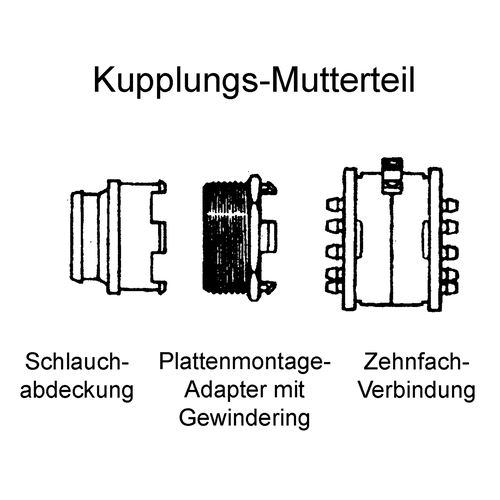

Montageweise: wahlweise feste Frontplattenmontage durch Schottverschraubung mit zusätzlichem Adapter

Allgemeine Information Kupplungen THOMAFLUID ® -Schnellverschlusskupplungen eignen sich... mehr

Allgemeine Information Kupplungen

THOMAFLUID®-Schnellverschlusskupplungen eignen sich hervorragend zum Trennen und Verbinden von Schläuchen, Geräten usw. Die Schnellverschlusskupplungen sind leicht zu betätigen und einfach ein- und auskuppelbar. Die Kupplungsfassung verriegelt sich beim Einstecken des Steckers von selbst. Zum Auskuppeln genügt ein kurzer Daumendruck auf die Verriegelung, dann lässt sich der Stecker mühelos herausziehen. Alle Stecker sind mit einem leicht auswechselbaren, zuverlässig dichtenden O-Ring ausgestattet.

Zu einem kompletten betriebsbereiten THOMAFLUID®-Schnellverschlusskupplungssystem gehört ein Kupplungs- sowie ein Steckerteil; beide Teile können mit Ventilen versehen sein. Ein komplett einseitig absperrendes Schnellverschlusskupplungssystem besteht somit aus einem Kupplungsteil mit Absperrung und einem Steckerteil mit Durchgang oder einem Kupplungsteil mit Durchgang und einem Steckerteil mit Absperrung. Für eine beidseitig absperrende Kupplung muss ein Kupplungs- sowie ein Steckerteil mit Absperrung bezogen werden.

Artikel Bild Anschluss Ventil Werkstoff Dichtung Werkstoff Einsätze Einheit
Stück
Preis
Euro*
Kaufen
16230
Tülle 1,6 mm ohne NBR POM 1 74,00
16231
Tülle 3 mm ohne NBR POM 1 74,00
16232
Tülle 4 mm ohne NBR POM 1 74,00
16233
Tülle 1,6 mm mit NBR POM 1 201,00
16234
Tülle 3 mm mit NBR POM 1 201,00
16235
Tülle 4 mm mit NBR POM 1 201,00
16236
Tülle 1,6 mm ohne EPDM PP 1 91,00
16237
Tülle 4 mm ohne EPDM PP 1 91,00
