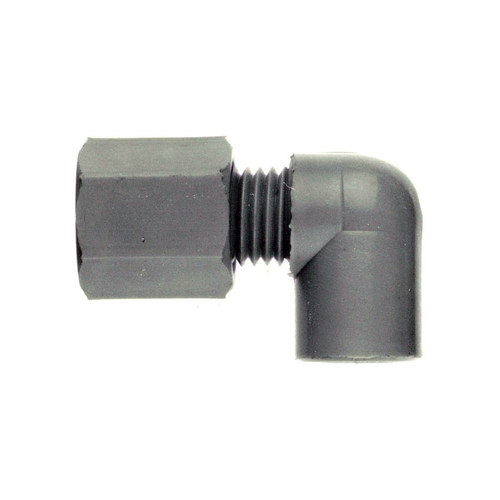

Winkel-Rohrverbinder mit Innengewinde aus PP, PVDF oder PTFE

Produktspezifikation L-Form, einerseits Rohranschluss, andererseits G- oder M-Innengewinde mehr

Produktspezifikation

L-Form, einerseits Rohranschluss, andererseits G- oder M-Innengewinde

Allgemeine Information THOMAFLUID ® -Rohrverschraubungen werden zur Verbindung von Rohren... mehr

Allgemeine Information

THOMAFLUID®-Rohrverschraubungen werden zur Verbindung von Rohren eingesetzt, wobei unter den Begriff "ROHR" nicht nur Metallrohre fallen, sondern auch Rohre aus Glas oder Kunststoffen, z.B. PA, PTFE oder PVDF. Darin liegt ein wesentlicher Vorteil dieser Verschraubungen. Aber nicht nur für starre Rohre ist diese Verschraubung zu verwenden, sondern auch für weiche Schlauchleitungen, diese jedoch nur in Verbindung mit Stützhülsen (Artikel 22036-54).

THOMAFLUID®-Rohrverschraubungen der MULTIFIT®-EMP-Serie sind in THOMAFLUID®-Ventile, Hähne und Strömungsmesser der MULTIFIT®-EMP-Serie einschraubbar.

Montage:

Das Anschlussprinzip beruht darauf, dass das Rohr an die Innenkante der Verschraubung angelegt wird und die Verbindung über einen Dichtring abgedichtet wird. Die Arretierung erfolgt über einen Schneidring aus PEEK, der mittels einer Überwurfmutter auf das Rohr wirkt. Der geschlitzte Schneidring kerbt sich in dem Maße in das Rohr ein, wie die Überwurfmutter auf den Verschraubungskörper aufgeschraubt wird. Somit entsteht eine kraftschlüssige und dichte, jederzeit lösbare Rohrverbindung, die im konstruktiven Konzept Totvolumen vermeidet und auch den Strömungsverlauf nicht beeinflusst, indem der Innendurchmesser der Verschraubung gleich dem des Rohres ist.

Will man flexible Schlauchleitungen mit THOMAFLUID®-Rohrverschraubungen adaptieren, so schiebt man zunächst Stützhülsen in die flexiblen Schläuche; erst dann erfolgt die feste Montage durch Anziehen der Überwurfmutter.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber: Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Farbe: grau

Dichte: 0,90 g/cm3

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 10 bar

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm2

Reißdehnung: 800 %

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber: Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber: Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm3

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 10 bar

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm2

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 6 g/10 min.

PTFE (Polytetrafluorethylen)

Hochleistungskunststoff

Antiadhäsive Oberfläche

Hervorragende Gleiteigenschaften

Geringster Reibungskoeffizient aller Fluorkunststoffe

Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien

Ausgezeichnete Witterungsbeständigkeit

Höchste Gasdichtigkeit

Keine Wasseraufnahme

Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur

Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit

Hohe Kriechstromfestigkeit

Unbrennbar

Farbe: milchig, weiß

Dichte: 2,20 g/cm3

Temperaturbereich: -200 bis +150 °C

Shore-Härte D: 60°

Max. Betriebsdruck: 6 bar

Zugfestigkeit: 30 - 40 N/mm2

Reißdehnung: 300 %

Wasseraufnahme: 0,01 %

Oberflächenwiderstand: 1017 Ohm

Zum anzeigen der Varianten bitte im Querformat benutzen.

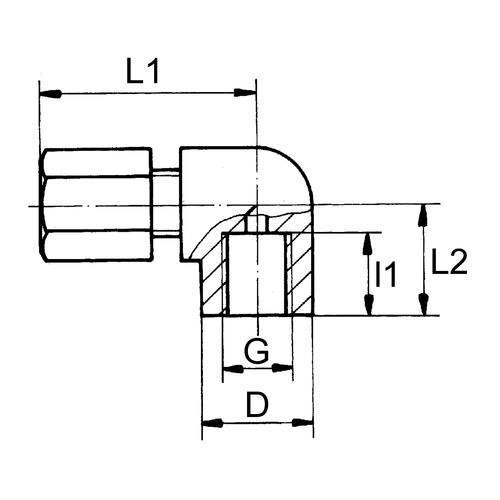

Artikel Bild Rohr Außen-Ø
mm
Innengewinde Dgross
mm
l1
mm
L1gross
mm
L2gross
mm
Werkstoff Einheit
Stück
Preis
Euro*
Kaufen
10722
4 G 1/8" 15 12 36 17 PP 10 180,00
10723
4 G 1/8" 15 12 36 17 PTFE 5 155,00
10724
4 G 1/8" 15 12 36 17 PVDF 5 140,00
10725
4 G 1/4" 20 15 39 20 PP 10 180,00
10726
4 G 1/4" 20 15 39 20 PTFE 5 155,00
10727
4 G 1/4" 20 15 39 20 PVDF 5 140,00
10728
4 G 3/8" 25 15 42 20 PP 5 110,00
10729
4 G 3/8" 25 15 42 20 PTFE 3 138,00
10730
4 G 3/8" 25 15 42 20 PVDF 3 126,00
10731
4 G 1/2" 30 16 44 20 PP 5 115,00
10732
4 G 1/2" 30 16 44 20 PTFE 2 108,00
10733
4 G 1/2" 30 16 44 20 PVDF 2 96,00
22819
6 G 1/8" 15 12 36 17 PP 10 180,00
22820
6 G 1/8" 15 12 36 17 PTFE 5 155,00
22821
6 G 1/8" 15 12 36 17 PVDF 5 140,00
22823
6 G 1/4" 20 15 39 20 PP 10 180,00
22824
6 G 1/4" 20 15 39 20 PTFE 5 155,00
22825
6 G 1/4" 20 15 39 20 PVDF 5 140,00
22827
6 G 3/8" 25 15 42 20 PP 5 110,00
22828
6 G 3/8" 25 15 42 20 PTFE 3 138,00
22829
6 G 3/8" 25 15 42 20 PVDF 3 126,00
22831
6 G 1/2" 30 16 44 20 PP 5 115,00
22832
6 G 1/2" 30 16 44 20 PTFE 2 108,00
22833
6 G 1/2" 30 16 44 20 PVDF 2 96,00
22835
8 G 1/8" 15 12 36 17 PP 5 130,00
22836
8 G 1/8" 15 12 36 17 PTFE 2 107,00
22837
8 G 1/8" 15 12 36 17 PVDF 2 96,00
22839
8 G 1/4" 20 15 39 20 PP 5 130,00
22840
8 G 1/4" 20 15 39 20 PTFE 2 108,00
22841
8 G 1/4" 20 15 39 20 PVDF 2 96,00
22843
8 G 3/8" 25 15 42 20 PP 5 130,00
22844
8 G 3/8" 25 15 42 20 PTFE 2 113,00
22845
8 G 3/8" 25 15 42 20 PVDF 2 104,00
22847
8 G 1/2" 30 16 44 20 PP 5 165,00
22848
8 G 1/2" 30 16 44 20 PTFE 2 128,00
22849
8 G 1/2" 30 16 44 20 PVDF 2 116,00
22851
10 G 1/8" 20 12 41 20 PP 5 175,00
22852
10 G 1/8" 20 12 41 20 PTFE 2 128,00
22853
10 G 1/8" 20 12 41 20 PVDF 2 116,00
22855
10 G 1/4" 20 15 41 23 PP 5 172,00
22856
10 G 1/4" 20 15 41 23 PTFE 2 128,00
22857
10 G 1/4" 20 15 41 23 PVDF 2 116,00
22859
10 G 3/8" 25 15 44 23 PP 5 176,00
22860
10 G 3/8" 25 15 44 23 PTFE 2 128,00
22861
10 G 3/8" 25 15 44 23 PVDF 2 116,00
22863
10 G 1/2" 30 16 46 23 PP 3 123,00
22864
10 G 1/2" 30 16 46 23 PTFE 2 134,00
22865
10 G 1/2" 30 16 46 23 PVDF 2 122,00
22867
12 G 1/8" 20 12 43 20 PP 3 123,00
22868
12 G 1/8" 20 12 43 20 PTFE 2 134,00
22869
12 G 1/8" 20 12 43 20 PVDF 2 122,00
22871
12 G 1/4" 20 15 43 23 PP 3 123,00
22872
12 G 1/4" 20 15 43 23 PTFE 2 134,00
22873
12 G 1/4" 20 15 43 23 PVDF 2 122,00
22875
12 G 3/8" 25 15 46 23 PP 3 123,00
22876
12 G 3/8" 25 15 46 23 PTFE 2 133,00
22877
12 G 3/8" 25 15 46 23 PVDF 2 122,00
22879
12 G 1/2" 30 16 48 23 PP 3 132,00
22880
12 G 1/2" 30 16 48 23 PTFE 2 140,00
22881
12 G 1/2" 30 16 48 23 PVDF 2 128,00
22883
14 G 1/8" 25 12 47 20 PP 3 126,00
22884
14 G 1/8" 25 12 47 20 PTFE 1 78,00
22885
14 G 1/8" 25 12 47 20 PVDF 1 71,00
22887
14 G 1/4" 25 15 47 23 PP 3 126,00
22888
14 G 1/4" 25 15 47 23 PTFE 1 78,00
22889
14 G 1/4" 25 15 47 23 PVDF 1 71,00
22891
14 G 3/8" 25 15 47 23 PP 3 126,00
22892
14 G 3/8" 25 15 47 23 PTFE 1 94,00
22893
14 G 3/8" 25 15 47 23 PVDF 1 85,00
22895
14 G 1/2" 30 16 49 23 PP 2 98,00
22896
14 G 1/2" 30 16 49 23 PTFE 1 104,00
22897
14 G 1/2" 30 16 49 23 PVDF 1 94,00
22899
6 M10 x 1,5 15 12 36 17 PP 10 a.A.
22900
6 M10 x 1,5 15 12 36 17 PTFE 5 a.A.
22901
6 M10 x 1,5 15 12 36 17 PVDF 5 a.A.
22903
6 M12 x 1,5 20 15 39 20 PP 10 a.A.
22904
6 M12 x 1,5 20 15 39 20 PTFE 5 a.A.
22905
6 M12 x 1,5 20 15 39 20 PVDF 5 a.A.
22907
6 M16 x 1,5 25 15 42 20 PP 5 a.A.
22908
6 M16 x 1,5 25 15 42 20 PTFE 3 a.A.
22909
6 M16 x 1,5 25 15 42 20 PVDF 3 a.A.
22911
6 M18 x 1,5 25 15 42 20 PP 5 a.A.
22912
6 M18 x 1,5 25 15 42 20 PTFE 2 a.A.
22913
6 M18 x 1,5 25 15 42 20 PVDF 2 a.A.
22915
8 M10 x 1,5 15 12 36 17 PP 10 a.A.
22916
8 M10 x 1,5 15 12 36 17 PTFE 5 a.A.
22917
8 M10 x 1,5 15 12 36 17 PVDF 5 a.A.
22919
8 M12 x 1,5 20 15 39 20 PP 10 a.A.
22920
8 M12 x 1,5 20 15 39 20 PTFE 5 a.A.
22921
8 M12 x 1,5 20 15 39 20 PVDF 5 a.A.
22923
8 M16 x 1,5 25 15 42 20 PP 5 a.A.
22924
8 M16 x 1,5 25 15 42 20 PTFE 3 a.A.
22925
8 M16 x 1,5 25 15 42 20 PVDF 3 a.A.
22927
8 M18 x 1,5 25 15 42 20 PP 5 a.A.
22928
8 M18 x 1,5 25 15 42 20 PTFE 2 a.A.
22929
8 M18 x 1,5 25 15 42 20 PVDF 2 a.A.
22931
10 M10 x 1,5 20 12 41 20 PP 5 a.A.
22932
10 M10 x 1,5 20 12 41 20 PTFE 2 a.A.
22933
10 M10 x 1,5 20 12 41 20 PVDF 2 a.A.
22935
10 M12 x 1,5 20 15 41 23 PP 5 a.A.
22936
10 M12 x 1,5 20 15 41 23 PTFE 2 a.A.
22937
10 M12 x 1,5 20 15 41 23 PVDF 2 a.A.
22939
10 M16 x 1,5 25 15 44 23 PP 5 a.A.
22940
10 M16 x 1,5 25 15 44 23 PTFE 2 a.A.
22941
10 M16 x 1,5 25 15 44 23 PVDF 2 a.A.
22943
10 M18 x 1,5 25 15 44 23 PP 5 a.A.
22944
10 M18 x 1,5 25 15 44 23 PTFE 2 a.A.
22945
10 M18 x 1,5 25 15 44 23 PVDF 2 a.A.
22947
12 M12 x 1,5 20 15 43 23 PP 5 a.A.
22948
12 M12 x 1,5 20 15 43 23 PTFE 2 a.A.
22949
12 M12 x 1,5 20 15 43 23 PVDF 2 a.A.
22951
12 M14 x 1,5 20 15 43 23 PP 5 a.A.
22952
12 M14 x 1,5 20 15 43 23 PTFE 2 a.A.
22953
12 M14 x 1,5 20 15 43 23 PVDF 2 a.A.
22955
12 M16 x 1,5 25 15 46 23 PP 5 a.A.
22956
12 M16 x 1,5 25 15 46 23 PTFE 2 a.A.
22957
12 M16 x 1,5 25 15 46 23 PVDF 2 a.A.
22959
12 M18 x 1,5 25 15 46 23 PP 3 a.A.
22960
12 M18 x 1,5 25 15 46 23 PTFE 2 a.A.
22961
12 M18 x 1,5 25 15 46 23 PVDF 2 a.A.
22963
14 M12 x 1,5 25 15 47 23 PP 3 a.A.
22964
14 M12 x 1,5 25 15 47 23 PTFE 2 a.A.
22965
14 M12 x 1,5 25 15 47 23 PVDF 2 a.A.
22967
14 M14 x 1,5 25 15 47 23 PP 3 a.A.
22968
14 M14 x 1,5 25 15 47 23 PTFE 2 a.A.
22969
14 M14 x 1,5 25 15 47 23 PVDF 2 a.A.
22971
14 M16 x 1,5 25 15 47 23 PP 3 a.A.
22972
14 M16 x 1,5 25 15 47 23 PTFE 2 a.A.
22973
14 M16 x 1,5 25 15 47 23 PVDF 2 a.A.
22975
14 M18 x 1,5 25 15 47 23 PP 3 a.A.
22976
14 M18 x 1,5 25 15 47 23 PTFE 2 a.A.
22977
14 M18 x 1,5 25 15 47 23 PVDF 2 a.A.
