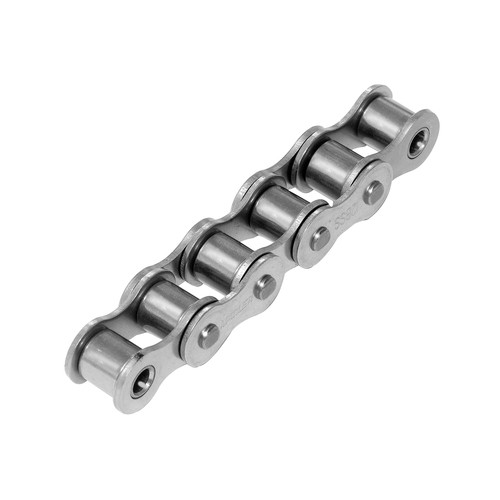

Einfach-Rollenkette aus Edelstahl - rostfrei

Produktspezifikation Rollenkette rostfrei, Hauptabmessungen nach DIN ISO 606 / DIN 8187,... mehr

Produktspezifikation

Rollenkette rostfrei, Hauptabmessungen nach DIN ISO 606 / DIN 8187, nicht vorgereckt.

Zur Verwendung mit Kettenrädern DIN 8192 (Zahnform nach DIN 8196).

Geschweifte Laschen (außer 06 B-1), Größe 06 B-1 mit geraden Laschen.

Ketten werden mit ungerader Gliederanzahl geliefert (endend mit beidseitigem Innenglied).

Schmierung ist abhängig vom Einsatzbereich erforderlich.

Technische Spezifikation

Werkstoff: Edelstahl 1.4301

Bruchkraft: werkstoffbedingt liegen die Werte unter der DIN 8187

Allgemeine Information Einsatz zur Leistungsübertragung,... mehr

Allgemeine Information

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Nicht rostfreie Ketten zur allgemeinen Verwendung im Anlagen- und Maschinenbau sowie Modellbau.

Rostfreie Ketten speziell für Nahrungsmittelbetriebe, zur Verwendung im Freien.

Spezial-Ketten mit einteiligen Innengliedern und Edelstahl-Außengliedern, wenn geringes Gewicht und/oder besonders hohe Sauberkeit gefordert ist.

Ketten DIN ISO 606 / DIN 8187 - nicht rostfrei - können anhand des Leistungsdiagramms ausgewählt werden. Die rostfreien Ketten sind anhand der Bruchkraft bzw. Arbeitsbelastung auszuwählen. Die Bruchkraft sollte nur zu einem Sechstel ausgenutzt werden, um vorzeitige Längung zu vermeiden. Die auftretende Arbeitsbelastung ist noch mit einem Betriebsfaktor für die Stoßbelastung zu versehen (Betriebsfaktoren und Hinweise zur Auslegung im Internet).

Auch für gering belastete Antriebe sind nach Möglichkeit die häufig verwendeten Kettengrößen 06 B-1 und 08 B-1 zu bevorzugen, da kleinere Ketten hochpreisiger sind.

Die schmalen Ausführungen 081 und 083 werden seltener verwendet. Hierzu sind lagermäßig nur Kunststoff-Kettenräder erhältlich.

Kettenräder müssen fluchten (exakt ausgerichtet sein).

Kettenspannung muss eingestellt werden (bei üblichen Anwendungen sollte der Kettendurchhang im Leertrumm ca. 2 % des Achsabstandes betragen).

Bei Rollenketten ist eine Schmierung erforderlich (permanent oder in Intervallen).

Eine gerade Gliederzahl (inkl. Verschlussglied) ist zu bevorzugen. Bei ungerader Gliederzahl ist ein Kröpfglied erforderlich. Dabei reduziert sich die Belastbarkeit um 20 %.

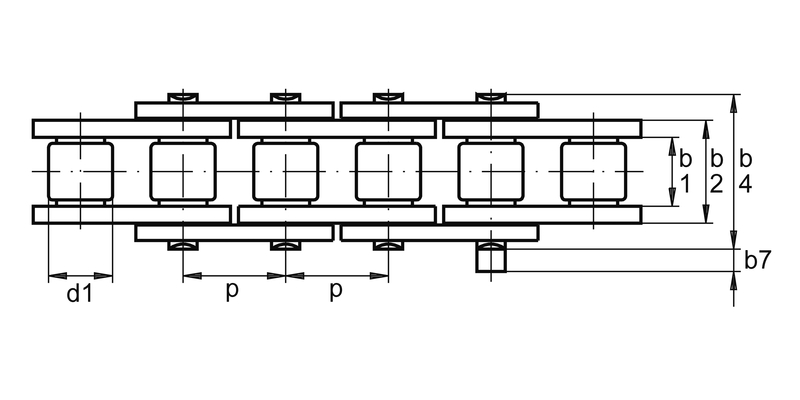

Artikel Bild DIN ISO Teilung (p)
mm
Innere Breite (b1)
mm
Äußere Breite (b2)
mm
Über Niet (b4)
mm
Überstand (b7)2
mm
Ø Rollen (d1)
mm
Ø Bolzen (d3)
mm
min. Bruchkraft
N
Gewicht
kg/m
Einheit
m
Preis
Euro*
Kaufen
700044
04 6 2,8 4,1 7,4 2,9 4 1,85 2.000 0,12 1 106,00
700045
04 6 2,8 4,1 7,4 2,9 4 1,85 2.000 0,12 3 249,00
700046
05 B-1 8 3 4,77 8,6 3,1 5 2,31 4.000 0,18 1 100,00
700047
05 B-1 8 3 4,77 8,6 3,1 5 2,31 4.000 0,18 3 237,00
7000481
06 B-1 9,5 5,6 8,53 13,5 3,3 6,35 3,28 7.000 0,41 1 90,00
7000491
06 B-1 9,5 5,6 8,53 13,5 3,3 6,35 3,28 7.000 0,41 3 210,00
700050
083 12,7 4,8 7,9 12,9 1,5 7,75 4,09 7.000 0,42 1 98,00
700051
083 12,7 4,8 7,9 12,9 1,5 7,75 4,09 7.000 0,42 3 234,00
700052
08 B-1 12,7 7,9 11,3 17 3,9 8,51 4,45 12.500 0,7 1 64,00
700053
08 B-1 12,7 7,9 11,3 17 3,9 8,51 4,45 12.500 0,7 3 153,00
