Kegelrad aus Messing - gefräst

Typ: RCT®-MDR

Zurück
Vor

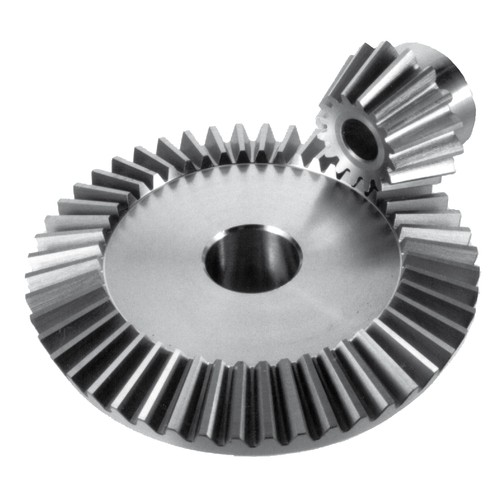

Kegelrad aus Messing - gefräst



Einsatzgebiet

Modellbau, Labortechnik

Produktspezifikation

Formgenaue Kegelräder für mittlere Belastungen, wenn gutes Gleitverhalten mit Notlaufeigenschaften im ungeschmierten Zustand gefordert ist.

Kegelrad für Achswinkel 90° aus Messing.

Modul 0,5 und 1,0.

Die Kegelräder laufen nur paarweise im angegebenen Übersetzungsverhältnis.

Gute mechanische Festigkeitswerte.

Guter Gleitreibungskoeffizient.

Gute Temperaturbeständigkeit.

Technische Spezifikation

Werkstoff: Messing Ms58 (2.0401)

Verzahnung:

Art: Zähne gefräst, gerade verzahnt, Eingriffswinkel 20°

Qualität: 8 analog DIN 3967


Keine zusätzlichen Informationen verfügbar

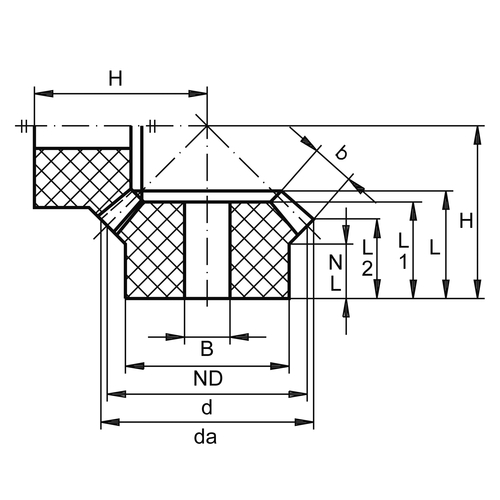

Position Artikel Modul Zahnbreite (b)
mm
Bohrung (B)1
mm
Übersetzung (x:1) Zähne passendes Gegenrad H
mm
L2
mm
zul. MD
Ncm
Kopfkreis-Ø (da)
mm
Teilkreis-Ø (d0)
mm
Naben-Ø (ND)
mm
Naben-Länge (NL)
mm
L1
mm
L
mm
Gewicht
g
Einheit
Stück
Preis
Euro
Kaufen
1 704559 0,5 2 3 1 15 9,5 6,1 0,9 8,2 7,5 6 5 6,3 7,3 1 5 115,00 Warenkorb
2 704560 0,5 2 3 1 15 9,5 6,1 0,9 8,2 7,5 6 5 6,3 7,3 1 10 185,00 Warenkorb
3 704561 0,5 3 4 1 20 9,7 5 1,9 10,7 10 8 4 7 1 5 120,00 Warenkorb
4 704562 0,5 3 4 1 20 9,7 5 1,9 10,7 10 8 4 7 1 10 190,00 Warenkorb
5 704563 0,5 3 4 1 24 10,7 5 3 12,7 12 8 4 6,4 7 3 5 130,00 Warenkorb
6 704564 0,5 3 4 1 24 10,7 5 3 12,7 12 8 4 6,4 7 3 10 200,00 Warenkorb
7 704565 0,5 3 4 1 30 13,7 6,6 5,3 15,7 15 10 4 7,5 8,5 4 5 185,00 Warenkorb
8 704566 0,5 3 4 1 30 13,7 6,6 5,3 15,7 15 10 4 7,5 8,5 4 10 295,00 Warenkorb
9 704567 0,5 3 4 1 36 16,7 8 8,2 18,7 18 12 5 9 10,1 10 5 255,00 Warenkorb
10 704568 0,5 3 4 1 36 16,7 8 8,2 18,7 18 12 5 9 10,1 10 10 400,00 Warenkorb
11 704569 0,5 3 4 1 40 17,1 7,5 10,6 20,7 20 12 5 8,5 9,5 10 5 280,00 Warenkorb
12 704570 0,5 3 4 1 40 17,1 7,5 10,6 20,7 20 12 5 8,5 9,5 10 10 440,00 Warenkorb
13 704571 0,5 3 4 1 50 19,6 7,5 18 25,7 25 14 5 8,5 9,5 16 5 320,00 Warenkorb
14 704572 0,5 3 4 1 50 19,6 7,5 18 25,7 25 14 5 8,5 9,5 16 10 500,00 Warenkorb
15 704573 0,5 3 4 1,5 20 704575, 704576 11,9 4,7 2,4 11 10 8 3,5 6,5 7,1 2 5 145,00 Warenkorb
16 704574 0,5 3 4 1,5 20 704575, 704576 11,9 4,7 2,4 11 10 8 3,5 6,5 7,1 2 10 230,00 Warenkorb
17 704575 0,5 3 4 1,5 30 704573, 704574 10,1 5,4 3,6 15,4 15 10 4 6 7 4 5 180,00 Warenkorb
18 704576 0,5 3 4 1,5 30 704573, 704574 10,1 5,4 3,6 15,4 15 10 4 6 7 4 10 280,00 Warenkorb
19 704577 0,5 3 4 2 20 704579, 704580 14,65 5 2,7 11,2 10 8 4 7 7,5 2 5 205,00 Warenkorb
20 704578 0,5 3 4 2 20 704579, 704580 14,65 5 2,7 11,2 10 8 4 7 7,5 2 10 325,00 Warenkorb
21 704579 0,5 3 4 2 40 704577, 704578 11,83 7,1 5,4 20,3 20 12 5 7,5 8,4 8 5 270,00 Warenkorb
22 704580 0,5 3 4 2 40 704577, 704578 11,83 7,1 5,4 20,3 20 12 5 7,5 8,4 8 10 430,00 Warenkorb
23 704581 0,5 3 4 2,5 20 704583, 704584 17,1 4,9 3 11,3 10 8 4 7 7,6 3 5 210,00 Warenkorb
24 704582 0,5 3 4 2,5 20 704583, 704584 17,1 4,9 3 11,3 10 8 4 7 7,6 3 10 330,00 Warenkorb
25 704583 0,5 3 4 2,5 50 704581, 704582 11,5 6,8 7,5 25,2 25 14 5 7 7,8 12 5 310,00 Warenkorb
26 704584 0,5 3 4 2,5 50 704581, 704582 11,5 6,8 7,5 25,2 25 14 5 7 7,8 12 10 490,00 Warenkorb
27 704585 0,5 3 3 3 15 704587, 704588 15,3 4,3 1,5 8,8 7,5 6 3,7 6,5 7 1 5 140,00 Warenkorb
28 704586 0,5 3 3 3 15 704587, 704588 15,3 4,3 1,5 8,8 7,5 6 3,7 6,5 7 1 10 220,00 Warenkorb
29 704587 0,5 3 4 3 45 704585, 704586 11 7,5 4,5 22,7 22,5 12 5 7,5 8,4 11 5 240,00 Warenkorb
30 704588 0,5 3 4 3 45 704585, 704586 11 7,5 4,5 22,7 22,5 12 5 7,5 8,4 11 10 375,00 Warenkorb
31 704589 1 7,7 3 1 12 5 13,2 5 13 12 8 5 8,5 9,6 3 5 145,00 Warenkorb
32 704590 1 7,7 3 1 12 5 13,2 5 13 12 8 5 8,5 9,6 3 10 230,00 Warenkorb
33 704591 1 7,8 4 1 16 5 15,1 6 17,4 16 12 5 9 10,3 9 5 125,00 Warenkorb
34 704592 1 7,8 4 1 16 5 15,1 6 17,4 16 12 5 9 10,3 9 10 200,00 Warenkorb
35 704593 1 7,8 4 1 20 5 17,1 13 21,4 20 15 5 9 10,4 15 5 140,00 Warenkorb
36 704594 1 7,8 4 1 20 5 17,1 13 21,4 20 15 5 9 10,4 15 10 225,00 Warenkorb
37 704595 1 9,7 5 1 25 5 21,5 26 26,4 25 16 6,7 11,5 13 26 5 270,00 Warenkorb
38 704596 1 9,7 5 1 25 5 21,5 26 26,4 25 16 6,7 11,5 13 26 10 420,00 Warenkorb
39 704597 1 9,7 5 1 30 5 24 40 31,4 30 16 7 11,5 13,1 33 5 300,00 Warenkorb
40 704598 1 9,7 5 1 30 5 24 40 31,4 30 16 7 11,5 13,1 33 10 470,00 Warenkorb
41 704599 1 9,6 5 1 36 5 26,9 62 37,4 36 16 7 11,5 13 43 5 345,00 Warenkorb
42 704600 1 9,6 5 1 36 5 26,9 62 37,4 36 16 7 11,5 13 43 10 318,00 Warenkorb
43 704601 1 10,6 5 1 40 5 29,9 79 41,4 40 16 8 12,5 14 53 2 166,00 Warenkorb
44 704602 1 10,6 5 1 40 5 29,9 79 41,4 40 16 8 12,5 14 53 6 366,00 Warenkorb
45 704603 1 10,6 5 1 50 6 34,9 130 51,4 50 16 8 12,5 14 76 2 190,00 Warenkorb
46 704604 1 10,6 5 1 50 6 34,9 130 51,4 50 16 8 12,5 14 76 6 414,00 Warenkorb
47 704605 1 10,6 5 1 60 6 39,9 197 61,4 60 16 8 12,5 14,1 110 2 210,00 Warenkorb
48 704606 1 10,6 5 1 60 6 39,9 197 61,4 60 16 8 12,5 14,1 110 6 456,00 Warenkorb
49 704607 1 7,2 5 1,5 20 704609, 704610 5 21,5 18 22,1 20 15 5 10 11,1 16 5 240,00 Warenkorb
50 704608 1 7,2 5 1,5 20 704609, 704610 5 21,5 18 22,1 20 15 5 10 11,1 16 10 380,00 Warenkorb
51 704609 1 8,3 5 1,5 30 705607, 704608 5 17,7 27 30,8 30 16 5 9 10,9 28 5 290,00 Warenkorb
52 704610 1 8,3 5 1,5 30 705607, 704608 5 17,7 27 30,8 30 16 5 9 10,9 28 10 455,00 Warenkorb
53 704611 1 5,8 5 2 15 704613, 704614 5 20,2 9,4 17,4 15 12,5 4,5 9 10,1 9 5 220,00 Warenkorb
54 704612 1 5,8 5 2 15 704613, 704614 5 20,2 9,4 17,4 15 12,5 4,5 9 10,1 9 10 345,00 Warenkorb
55 704613 1 8,8 5 2 30 704611, 704612 5 15,7 18,8 30,6 30 16 5 9 10,8 27 5 290,00 Warenkorb
56 704614 1 8,8 5 2 30 704611, 704612 5 15,7 18,8 30,6 30 16 5 9 10,8 27 10 455,00 Warenkorb
57 704615 1 6,8 5 2 20 704617, 704618 5 26,2 20,6 22,4 20 15 5 10 11,1 17 5 240,00 Warenkorb
58 704616 1 6,8 5 2 20 704617, 704618 5 26,2 20,6 22,4 20 15 5 10 11,1 17 10 380,00 Warenkorb
59 704617 1 11,7 5 2 40 704615, 704616 6 21,1 41,2 40,6 40 16 8 12 13,8 50 2 162,00 Warenkorb
60 704618 1 11,7 5 2 40 704615, 704616 6 21,1 41,2 40,6 40 16 8 12 13,8 50 6 354,00 Warenkorb
61 704619 1 6,5 5 3 15 704621, 704622 5 28,5 11 17,7 15 13 5 10 11,1 10 5 220,00 Warenkorb
62 704620 1 6,5 5 3 15 704621, 704622 5 28,5 11 17,7 15 13 5 10 11,1 10 10 345,00 Warenkorb
63 704621 1 13,2 5 3 45 704619, 704620 6 20,2 33 45,4 45 16 8 12,5 14,7 68 2 174,00 Warenkorb
64 704622 1 13,2 5 3 45 704619, 704620 6 20,2 33 45,4 45 16 8 12,5 14,7 68 6 378,00 Warenkorb
65 704623 1 6,3 5 4 15 704625, 704626 5 35,9 12,2 17,8 15 13 5,5 10 11 10 5 220,00 Warenkorb
66 704624 1 6,3 5 4 15 704625, 704626 5 35,9 12,2 17,8 15 13 5,5 10 11 10 10 345,00 Warenkorb
67 704625 1 13,6 5 4 60 704623, 704624 6 20,5 48,8 60,3 60 16 8 12,5 14,6 110 2 204,00 Warenkorb
68 704626 1 13,6 5 4 60 704623, 704624 6 20,5 48,8 60,3 60 16 8 12,5 14,6 110 6 444,00 Warenkorb

[1] Bohrungstoleranz: H7
