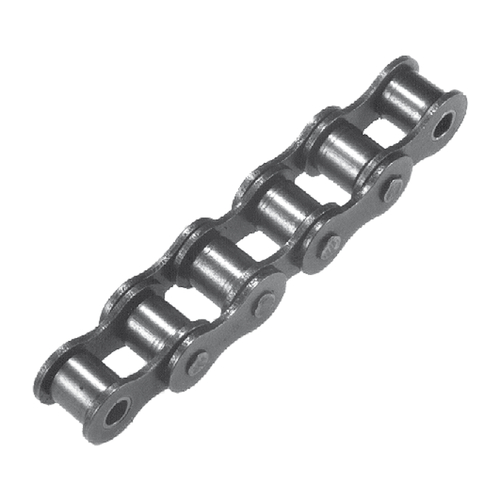

Einfach-Rollenkette aus Stahl - nicht rostfrei

Produktspezifikation Rollenkette nicht rostfrei mit genormten Abmessungen nach DIN IS0 606 /... mehr

Produktspezifikation

Rollenkette nicht rostfrei mit genormten Abmessungen nach DIN IS0 606 / DIN 8187, vorgereckt nach DIN.

Zur Verwendung mit Kettenrädern DIN 8192 (Zahnform nach DIN 8196).

Geschweifte Laschen (außer 06 B-1), Größe 06 B-1 mit geraden Laschen.

Ketten werden mit ungerader Gliederanzahl geliefert (endend mit beidseitigem Innenglied).

Technische Spezifikation

Werkstoff: Hochwertige Spezial-Kettenstähle

Temperaturbereich: -20 bis +120 °C

Allgemeine Information Einsatz zur Leistungsübertragung,... mehr

Allgemeine Information

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Nicht rostfreie Ketten zur allgemeinen Verwendung im Anlagen- und Maschinenbau sowie Modellbau.

Rostfreie Ketten speziell für Nahrungsmittelbetriebe, zur Verwendung im Freien.

Spezial-Ketten mit einteiligen Innengliedern und Edelstahl-Außengliedern, wenn geringes Gewicht und/oder besonders hohe Sauberkeit gefordert ist.

Ketten DIN ISO 606 / DIN 8187 - nicht rostfrei - können anhand des Leistungsdiagramms ausgewählt werden. Die rostfreien Ketten sind anhand der Bruchkraft bzw. Arbeitsbelastung auszuwählen. Die Bruchkraft sollte nur zu einem Sechstel ausgenutzt werden, um vorzeitige Längung zu vermeiden. Die auftretende Arbeitsbelastung ist noch mit einem Betriebsfaktor für die Stoßbelastung zu versehen (Betriebsfaktoren und Hinweise zur Auslegung im Internet).

Auch für gering belastete Antriebe sind nach Möglichkeit die häufig verwendeten Kettengrößen 06 B-1 und 08 B-1 zu bevorzugen, da kleinere Ketten hochpreisiger sind.

Die schmalen Ausführungen 081 und 083 werden seltener verwendet. Hierzu sind lagermäßig nur Kunststoff-Kettenräder erhältlich.

Kettenräder müssen fluchten (exakt ausgerichtet sein).

Kettenspannung muss eingestellt werden (bei üblichen Anwendungen sollte der Kettendurchhang im Leertrumm ca. 2 % des Achsabstandes betragen).

Bei Rollenketten ist eine Schmierung erforderlich (permanent oder in Intervallen).

Eine gerade Gliederzahl (inkl. Verschlussglied) ist zu bevorzugen. Bei ungerader Gliederzahl ist ein Kröpfglied erforderlich. Dabei reduziert sich die Belastbarkeit um 20 %.

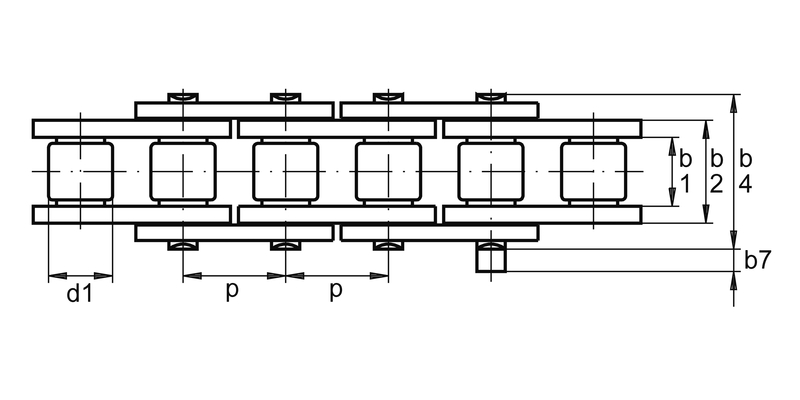

Artikel Bild DIN ISO Teilung (p)
mm
Innere Breite (b1)
mm
Äußere Breite (b2)
mm
Über Niet (b4)
mm
Überstand (b7)2
mm
Ø Rollen (d1)
mm
Ø Bolzen (d3)
mm
min. Bruchkraft
N
Gewicht
kg/m
Einheit
m
Preis
Euro*
Kaufen
700000
04 6 2,8 4,1 7,4 2,9 4 1,85 3.000 0,12 2 60,00
700001
04 6 2,8 4,1 7,4 2,9 4 1,85 3.000 0,12 6 135,00
700002
05 B-1 8 3 4,77 8,6 3,1 5 2,31 4.400 0,18 2 52,00
700003
05 B-1 8 3 4,77 8,6 3,1 5 2,31 4.400 0,18 6 122,00
7000041
06 B-1 9,5 5,6 8,53 13,5 3,3 6,35 3,28 8.900 0,41 2 39,00
7000051
06 B-1 9,5 5,6 8,53 13,5 3,3 6,35 3,28 8.900 0,41 6 94,00
700006
081 12,7 3,2 5,8 10,2 1,5 7,75 3,66 8.000 0,28 2 20,00
700007
081 12,7 3,2 5,8 10,2 1,5 7,75 3,66 8.000 0,28 6 45,00
700008
083 12,7 4,8 7,9 12,9 1,5 7,75 4,09 11.600 0,42 2 58,00
700009
083 12,7 4,8 7,9 12,9 1,5 7,75 4,09 11.600 0,42 6 135,00
700010
08 B-1 12,7 7,9 11,3 17 3,9 8,51 4,45 17.800 0,7 2 41,00
700011
08 B-1 12,7 7,9 11,3 17 3,9 8,51 4,45 17.800 0,7 6 97,00
