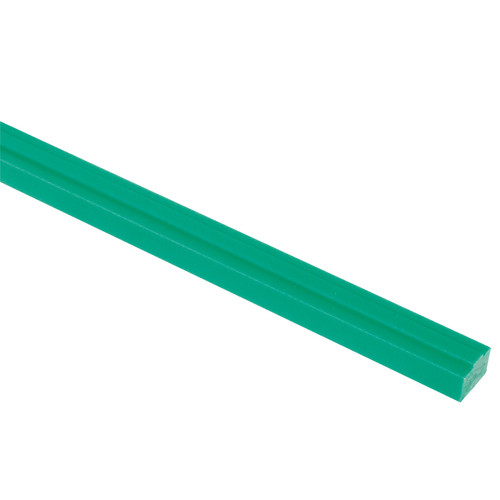

Gleitschiene aus Kunststoff für Einfach-Rollenkette

Einsatzgebiet Zur Unterstützung schnell laufender Rollenketten bei exakter Führung.... mehr

Einsatzgebiet

Zur Unterstützung schnell laufender Rollenketten bei exakter Führung.

Produktspezifikation

Profilierte Gleitschiene aus reibungsarmem Spezialkunststoff.

Verringerung von Schwingungen und Geräuschbildung.

Geringerer Verschleiß gegenüber Stahl- und Metallschienen.

Gute Abriebfestigkeit.

Hohe chemische Beständigkeit, säurefest

Gute mechanische Festigkeit.

Schlagfest, korrosionsbeständig und schmutzabweisend

Thermische Beständigkeit bis +76 °C.

Empfohlene Befestigung: Gewindelöcher bohren und verschrauben (zum Verkleben nicht geeignet).

Allgemeine Information Einsatz zur Leistungsübertragung,... mehr

Allgemeine Information

Einsatz zur Leistungsübertragung, Achsabstandsüberbrückung und Übersetzungsänderung.

Nicht rostfreie Ketten zur allgemeinen Verwendung im Anlagen- und Maschinenbau sowie Modellbau.

Rostfreie Ketten speziell für Nahrungsmittelbetriebe, zur Verwendung im Freien.

Spezial-Ketten mit einteiligen Innengliedern und Edelstahl-Außengliedern, wenn geringes Gewicht und/oder besonders hohe Sauberkeit gefordert ist.

Ketten DIN ISO 606 / DIN 8187 - nicht rostfrei - können anhand des Leistungsdiagramms ausgewählt werden. Die rostfreien Ketten sind anhand der Bruchkraft bzw. Arbeitsbelastung auszuwählen. Die Bruchkraft sollte nur zu einem Sechstel ausgenutzt werden, um vorzeitige Längung zu vermeiden. Die auftretende Arbeitsbelastung ist noch mit einem Betriebsfaktor für die Stoßbelastung zu versehen (Betriebsfaktoren und Hinweise zur Auslegung im Internet).

Auch für gering belastete Antriebe sind nach Möglichkeit die häufig verwendeten Kettengrößen 06 B-1 und 08 B-1 zu bevorzugen, da kleinere Ketten hochpreisiger sind.

Die schmalen Ausführungen 081 und 083 werden seltener verwendet. Hierzu sind lagermäßig nur Kunststoff-Kettenräder erhältlich.

Kettenräder müssen fluchten (exakt ausgerichtet sein).

Kettenspannung muss eingestellt werden (bei üblichen Anwendungen sollte der Kettendurchhang im Leertrumm ca. 2 % des Achsabstandes betragen).

Bei Rollenketten ist eine Schmierung erforderlich (permanent oder in Intervallen).

Eine gerade Gliederzahl (inkl. Verschlussglied) ist zu bevorzugen. Bei ungerader Gliederzahl ist ein Kröpfglied erforderlich. Dabei reduziert sich die Belastbarkeit um 20 %.

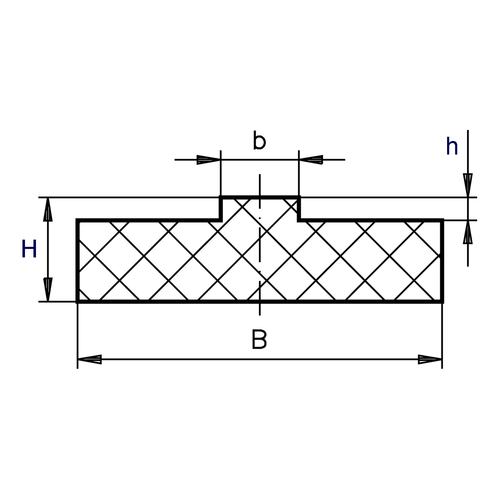

Artikel Bild für DIN ISO für Ketten-Teilung (p)
mm
für innere Kettenbreite (b)
mm
B
mm
H
mm
h
mm
Gewicht
kg/m
Länge
m
Einheit
Stück
Preis
Euro*
Kaufen
700076
06 B-1 9,5 5,6 15 10 1,5 0,13 1 2 48,00
700077
06 B-1 9,5 5,6 15 10 1,5 0,13 1 6 96,00
700078
06 B-1 9,5 5,6 15 10 1,5 0,26 2 1 44,00
700079
06 B-1 9,5 5,6 15 10 1,5 0,26 2 3 99,00
700080
083 12,7 4,8 15 10 1,6 0,1 1 2 70,00
700081
083 12,7 4,8 15 10 1,6 0,1 1 6 144,00
700082
083 12,7 4,8 15 10 1,6 0,2 2 1 64,00
700083
083 12,7 4,8 15 10 1,6 0,2 2 3 144,00
700084
08 B-1 12,7 7,9 20 10 2,2 0,18 1 2 54,00
700085
08 B-1 12,7 7,9 20 10 2,2 0,18 1 6 114,00
700086
08 B-1 12,7 7,9 20 10 2,2 0,36 2 1 50,00
700087
08 B-1 12,7 7,9 20 10 2,2 0,36 2 3 111,00
