Allgemeine Information O-Ringe Diese O-Ringmaterialien sind speziell entwickelt für den... mehr

Menü schließen

Allgemeine Information O-Ringe

Diese O-Ringmaterialien sind speziell entwickelt für den Einsatz in verfahrenstechnischen Prozessen, in der Lebensmittelindustrie, pharmazeutischen, petrochemischen und chemischen Industrie

Ausführung: O-Ringe werden in Formen endlos vulkanisiert.

Wirkungsweise: O-Ringe sind selbsttätige, doppelt wirkende Dichtelemente, die durch den Einbau in radialer oder axialer Richtung hervorgerufenen Anpresskräfte bewirken die Anfangsdichtheit. Sie werden vom Systemdruck überlagert. Dadurch entsteht eine Gesamtdichtpressung, die mit steigendem Systemdruck zunimmt. Der O-Ring verhält sich unter Druck ähnlich einer Flüssigkeit mit hoher Oberflächenspannung, dadurch wird der Druck gleichmäßig nach allen Seiten übertragen (s. Abb. Anpresskräfte).

Vorteile zu anderen Dichtelementen: Symmetrischer Querschnitt; einfache kompakte Ausführung; selbsttätig und doppelt wirkend; einfache Berechnung und Festlegung der Nut; ungeteilte Nutausführung; große Werkstoffauswahl; breiter Anwendungsbereich

Häufigste Anwendungen: Abdichtung ruhender Maschinenteile gegen flüssige bzw. gasförmige Medien; als radial-statische Abdichtung, z.B. bei Buchsen, Deckeln, Rohren, Zylindern; als axial-statische Abdichtung, z.B. bei Flanschen, Platten, Verschlüssen; als dynamisches Dichtelement bei axialen, rotierenden und oszillierenden Bewegungen

Branchenspezifische Dichtungslösungen. Freigaben, Zulassungen und Konformitäten in der Lebensmittelindustrie: ADI free, FDA, 3-A; Sanitary Standards; Pharmaindustrie: ADI free, USP Class VI

Petrochemische Industrie: ex. Dekompression

Chemie: Permeationsdichte und chemische Stabilität

Abmessungen: zöllig ARP 001 - 932; metrisch ID 3 - 193 mm; Schnurstärke 1 - 8 mm

Herstellung: Nach modernsten Fertigungstechniken mit einem optimalen Werkzeugpark; für schnelles und flexibles Handeln; Rückverfolgbarkeit der Materialien ist gewährleistet. Alle Teile durchlaufen vor der Verpackung eine Qualitätskontrolle

Übliche Anwendungsbereiche für Elastomere hinsichtlich Temperatur und Polarität der eingesetzten Medien

Freigaben und Zertifikate in der Lebensmittel-, pharmazeutischen- und Trinkwasserindustrie (s. Freigabenliste)

Übliche Reinigungsmedien für kontinuierliche Anlagen in der Lebensmittel- und Pharmaindustrie (s. Liste Reinigungsprodukte)

Allgemeine Information NBR

Sehr gut einsetzbar:

Bei mechanischer Beanspruchung

Mineralölen, Fetten und Wachsen, Motorölen und Kraftstoffen

Gut einsetzbar:

CIP/SIP Medien für kontinuierliche Anlagen in Lebensmittel-, Getränke- und Pharmaindustrie

CIP (Cleaning in Place) = verdünnte Säuren, Laugen mit Reinigungszusätzen

SIP (Sterilisation in Place) = Desinfektionsmittel, Dampf oder oxidierenden Medien (z.B. Hypochlorit) bzw. Polaren, organischen Lösungsmitteln (z.B. Essigsäure)

Nicht einsetzbar:

Konz. Säuren (z.B. Salpetersäure, Ameisensäure), konz. oxidierenden Medien (z.B. Peressigsäure), aromatische und chlorierte Kohlenwasserstoffe

Gute Abriebfestigkeit

Gute Wärmebeständigkeit

Der Acrylnitrilgehalt ist so gewählt, dass der Werkstoff die optimale Kombination aus chemischer Beständigkeit und Kälteflexibilität zeigt

Gute Mineralöl- und Treibstoffbeständigkeit sowie beste Resistenz gegenüber pflanzlichen und tierischen Ölen, Silikonen, wie auch verdünnten Säuren und Laugen bei Raumtemperatur

In aromatischen und chlorierten Kohlenwasserstoffen tendiert NBR zur Quellung

Werkstoff: Acrylnitril-Butadien-Kautschuk

Farbe: schwarz

Vernetzung: peroxidisch (schwefelfrei)

Shore-Härte A: 70° ±5° (Messung an der Prüfplatte) (DIN 53505)

Temperaturbereich: -20 bis +100 °C

Dichte: ca. 1,17 g/cm³ (DIN EN ISO 1183)

Rückprallelastizität: 28 % (DIN 53512)

Spannungswert: 5,5 N/mm² (DIN 53504 S2)

Zugfestigkeit: 18,5 N/mm² (DIN 53504 S2)

Bruchdehnung: 240 % (DIN 53504)

Weiterreißwiderstand: 10 N/mm (DIN 53515)

Druckverformungsrest: 12 % bei +100 °C / 22 h (DIN ISO 815 B)

Regelwerk:

Für die Lebensmittelindustrie: FDA konform (CFR 21 §177.2600)

Für verderbliche Lebensmittel: 3-A Sanitary Standards Class II

Für die Trinkwasserindustrie: Deutschland (DVGW), KTW, W270, GB (WRAS), USA (NSF 61)

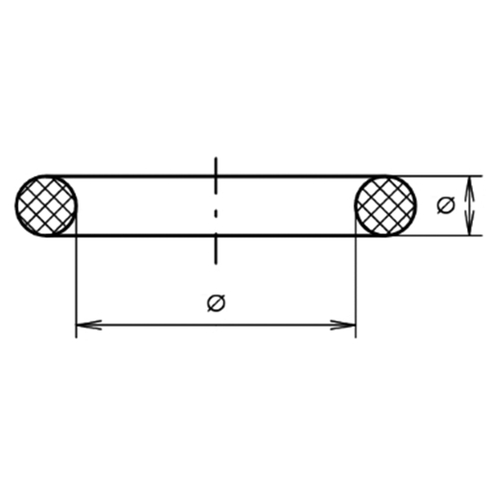

Artikel	Innen-Ø mm	Toleranz Innen-Ø mm	Schnur Ø mm	Toleranz Schnur-Ø mm	Einheit Stück	Preis Euro*
404588	12	±0,19	3,5	±0,10	10	67,00
404589	12	±0,19	3,5	±0,10	20	114,00
404590	16	±0,20	3,5	±0,10	10	67,00
404591	16	±0,20	3,5	±0,10	20	114,00
404592	18	±0,21	3,5	±0,10	10	67,00
404593	18	±0,21	3,5	±0,10	20	114,00
404594	20	±0,22	3,5	±0,10	10	67,00
404595	20	±0,22	3,5	±0,10	20	114,00
404596	22	±0,24	3,5	±0,10	10	90,00
404597	22	±0,24	3,5	±0,10	20	150,00
404598	26	±0,26	3,5	±0,10	10	90,00
404599	26	±0,26	3,5	±0,10	20	150,00
404600	28	±0,28	3,5	±0,10	10	90,00
404601	28	±0,28	3,5	±0,10	20	150,00
404602	32	±0,32	5	±0,13	10	90,00
404603	32	±0,32	5	±0,13	20	150,00
404604	34	±0,33	5	±0,13	10	90,00
404605	34	±0,33	5	±0,13	20	150,00
404606	40	±0,38	5	±0,13	10	118,00
404607	40	±0,38	5	±0,13	20	200,00
404608	40,5	±0,39	5	±0,13	10	118,00
404609	40,5	±0,39	5	±0,13	20	200,00
404610	46,5	±0,44	5	±0,13	10	118,00
404611	46,5	±0,44	5	±0,13	20	200,00
404612	52	±0,48	5	±0,13	10	137,00
404613	52	±0,48	5	±0,13	20	229,00
404614	58,5	±0,54	5	±0,13	10	137,00
404615	58,5	±0,54	5	±0,13	20	229,00
404616	68	±0,61	5	±0,13	5	110,00
404617	68	±0,61	5	±0,13	10	189,00
404618	73,5	±0,66	5	±0,13	5	110,00
404619	73,5	±0,66	5	±0,13	10	189,00
404620	83	±0,73	5	±0,13	5	129,00
404621	83	±0,73	5	±0,13	10	223,00
404622	86,5	±0,75	5	±0,13	5	129,00
404623	86,5	±0,75	5	±0,13	10	223,00
404624	102	±0,87	5	±0,13	5	150,00
404625	102	±0,87	5	±0,13	10	259,00
404626	111	±0,91	5	±0,13	5	150,00
404627	111	±0,91	5	±0,13	10	259,00
