Präzisions-Schneckenrad

Produktspezifikation Räder bei Achsabstand 22,62 und 25 mm mit Sonder-Passfedernut, bei... mehr

Produktspezifikation

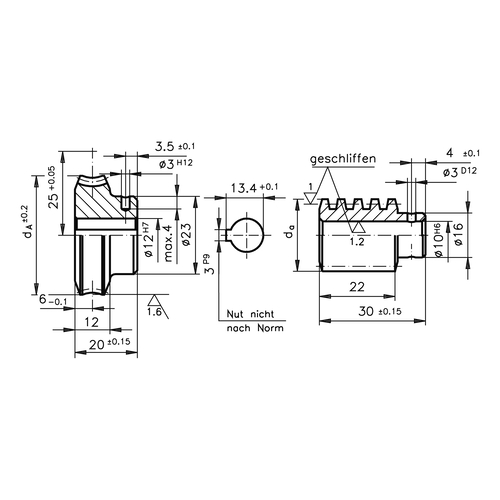

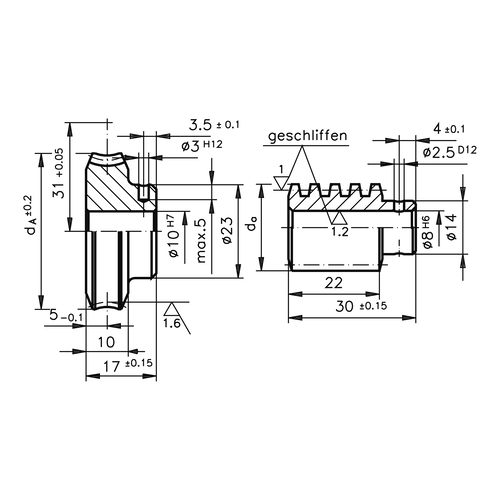

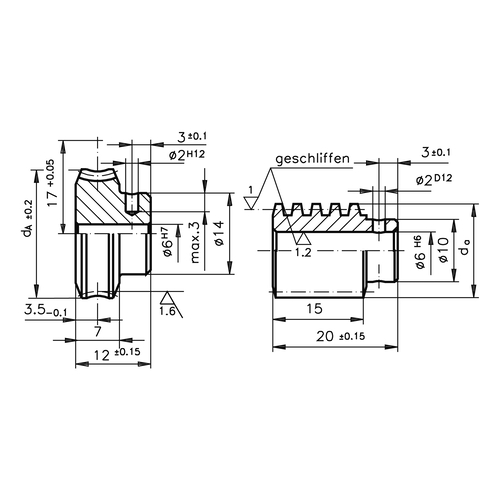

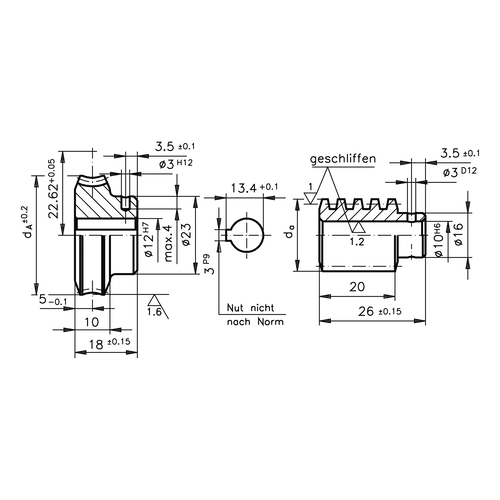

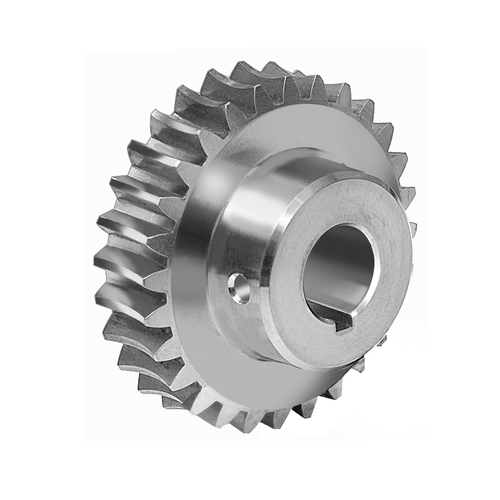

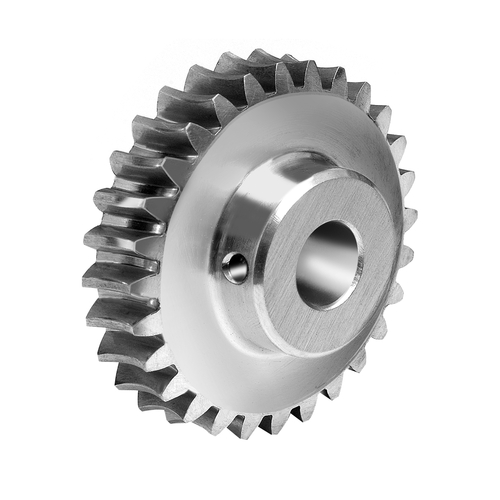

Räder bei Achsabstand 22,62 und 25 mm mit Sonder-Passfedernut, bei Achsabstand 17 und 31 mm ohne Nut.

Technische Spezifikation

Werkstoff: Sondermessing CuZn40Al2/So, teilungsgenau gefräst

Eingriffswinkel: 15° (zur Reduzierung der Radialkräfte)

Bohrungstoleranz: H7

Toleranz:

Achsabstand: +0,05 mm

da: +0,2 mm

Allgemeine Information Einsatz für hohe Belastungen im Dauerbetrieb,... mehr

Allgemeine Information

Einsatz für hohe Belastungen im Dauerbetrieb, Präzisions-Maschinenbau oder Getriebebau.

Zur rechtwinkligen Kraftübertragung bei gleichzeitigem Höhenversatz (=Achsabstandsmaß), auch bei hohen Drehzahlen.

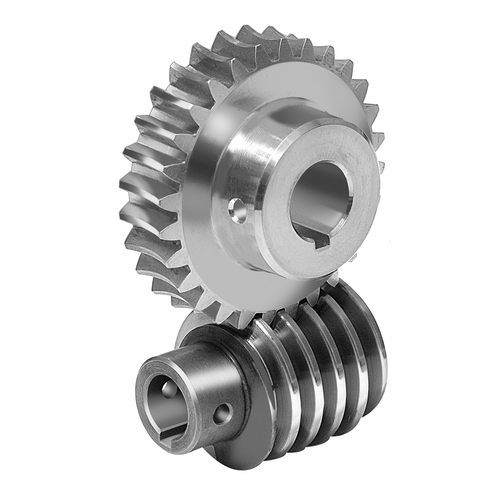

Präzisions-Schnecken und Schneckenräder für Achswinkel 90 °.

Achsabstand (Höhenversatz) wahlweise 17; 22,62; 25 und 31 mm.

Viele verschiedene Übersetzungen pro Achsabstand.

Die Schnecken und Räder laufen nur paarweise im selben Übersetzungsverhältnis und mit demselben Modul.

Schnecke und Schneckenrad müssen separat bestellt werden.

Einbaufertig (mit Fertigbohrung, muss nur noch verstiftet werden).

Hohe mechanische Festigkeitswerte.

Hohe Laufruhe.

Gute Temperaturbeständigkeit.

Rechtssteigend

Hinweise zu Wirkungsgrad und Selbsthemmung:

Kleine Übersetzungen (z.B. 5:1) haben einen hohen Wirkungsgrad und eine minimale Selbsthemmung. Hohe Übersetzungen (mit niedrigem Steigungswinkel) haben einen niedrigen Wirkungsgrad und eine hohe Selbsthemmung. Eine statische Selbsthemmung ist bei einem Steigungswinkel kleiner als ca. 4,5° vorhanden (Steigungswinkel siehe Tabelle).

Artikel Bild Achsabstand
mm
Zähne Kopfkreis-Ø (da)
mm
max. Drehmoment1
Nm
Übersetzung (x:1) Modul passende Schnecke Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
7049092, 4
17 18 25,63 1,1 2,25 0,9 704937 25 1 62,00
7049102, 4
17 18 25,63 1,1 2,25 0,9 704938 25 3 150,00
704911
17 27 24,6 1,7 4,5 0,75 704939 25 1 62,00
704912
17 27 24,6 1,7 4,5 0,75 704940 25 3 150,00
704913
17 30 24,6 1,8 5 0,7 704941 26 1 62,00
704914
17 30 24,6 1,8 5 0,7 704942 26 3 150,00
704915
17 21 24,6 1,6 7 1 704943 25 1 62,00
704916
17 21 24,6 1,6 7 1 704944 25 3 150,00
704917
17 27 22,7 1,5 9 0,75 704945 23 1 62,00
704918
17 27 22,7 1,5 9 0,75 704946 23 3 150,00
704919
17 30 24,6 1,9 10 0,75 704947 27 1 60,00
704920
17 30 24,6 1,9 10 0,75 704948 27 3 150,00
704921
17 30 24,6 1,9 15 0,75 704949 26 1 60,00
704922
17 30 24,6 1,9 15 0,75 704950 26 3 150,00
704923
17 25 24,6 1,8 25 0,9 704951 26 1 70,00
704924
17 25 24,6 1,8 25 0,9 704952 26 3 168,00
704925
17 30 24,6 1,9 30 0,75 704953 26 1 66,00
704926
17 30 24,6 1,9 30 0,75 704954 26 3 159,00
704927
17 40 21,6 1,4 40 0,5 704955 22 1 69,00
704928
17 40 21,6 1,4 40 0,5 704956 22 3 168,00
7049293
17 50 27,2 1 50 0,5 704957 32 1 74,00
7049303
17 50 27,2 1 50 0,5 704958 32 3 180,00
704931
17 60 26 1,6 60 0,4 704959 30 1 73,00
704932
17 60 26 1,6 60 0,4 704960 30 3 174,00
704933
17 75 24 1,3 75 0,3 704961 26 1 77,00
704934
17 75 24 1,3 75 0,3 704962 26 3 183,00
704935
17 80 26 1,4 80 0,3 704963 30 1 78,00
704936
17 80 26 1,4 80 0,3 704964 30 3 186,00
7049654
22,62 21 24,8 2,2 3 1 704979 40 1 82,00
7049664
22,62 21 24,8 2,2 3 1 704980 40 3 195,00
704967
22,62 20 29,8 3,6 4 1,25 704981 54 1 78,00
704968
22,62 20 29,8 3,6 4 1,25 704982 54 3 186,00
704969
22,62 21 29,8 3,6 7 1,25 704983 54 1 82,00
704970
22,62 21 29,8 3,6 7 1,25 704984 54 3 195,00
704971
22,62 21 29,8 3,4 10,5 1,25 704985 54 1 85,00
704972
22,62 21 29,8 3,4 10,5 1,25 704986 54 3 195,00
704973
22,62 21 29,8 3,4 21 1,25 704987 53 1 78,00
704974
22,62 21 29,8 3,4 21 1,25 704988 53 3 186,00
704975
22,62 30 29,8 3,6 30 0,9 704989 55 1 87,00
704976
22,62 30 29,8 3,6 30 0,9 704990 55 3 201,00
704977
22,62 40 29,8 3,9 16 0,7 704991 60 1 87,00
704978
22,62 40 29,8 3,9 16 0,7 704992 60 3 201,00
704993
25 20 5 5,1 4 1,4 705013 80 1 90,00
704994
25 20 5 5,1 4 1,4 705014 80 3 213,00
704995
25 20 4 6,5 5 1,5 705015 84 1 90,00
704996
25 20 4 6,5 5 1,5 705016 84 3 213,00
704997
25 26 4 6 6,5 1,15 705017 80 1 86,00
704998
25 26 4 6 6,5 1,15 705018 80 3 204,00
704999
25 20 2 5,9 10 1,5 705019 80 1 82,00
705000
25 20 2 5,9 10 1,5 705020 80 3 195,00
705001
25 30 2 5,7 15 1 705021 86 1 84,00
705002
25 30 2 5,7 15 1 705022 86 3 198,00
705003
25 20 1 5,8 20 1,5 705023 77 1 85,00
705004
25 20 1 5,8 20 1,5 705024 77 3 201,00
705005
25 25 1 4,1 25 1 705025 56 1 85,00
705006
25 25 1 4,1 25 1 705026 56 3 204,00
705007
25 30 1 5,9 30 1 705027 78 1 84,00
705008
25 30 1 5,9 30 1 705028 78 3 198,00
705009
25 40 1 6,2 40 0,8 705029 87 1 86,00
705010
25 40 1 6,2 40 0,8 705030 87 3 204,00
705011
25 50 1 5,1 50 0,6 705031 78 1 81,00
705012
25 50 1 5,1 50 0,6 705032 78 3 192,00
7050332, 4
31 25 46,9 4,4 2,5 1,25 705087 132 1 102,00
7050342, 4
31 25 46,9 4,4 2,5 1,25 705088 132 3 243,00
705035
31 30 45 9 4,28 1,25 705089 122 1 88,00
705036
31 30 45 9 4,28 1,25 705090 122 3 210,00
705037
31 30 46,5 9,5 5 1,3 705091 150 1 88,00
705038
31 30 46,5 9,5 5 1,3 705092 150 3 210,00
705039
31 30 45 7,6 6 1,3 705093 120 1 88,00
705040
31 30 45 7,6 6 1,3 705094 120 3 210,00
705041
31 28 48,8 9,7 7 1,5 705095 128 1 85,00
705042
31 28 48,8 9,7 7 1,5 705096 128 3 201,00
705043
31 25 51 10 8,33 1,75 705097 150 1 86,00
705044
31 25 51 10 8,33 1,75 705098 150 3 204,00
705045
31 30 47 9,5 10 1,4 705099 130 1 87,00
705046
31 30 47 9,5 10 1,4 705100 130 3 207,00
705047
31 36 50 12,1 12 1,25 705101 150 1 87,00
705048
31 36 50 12,1 12 1,25 705102 150 3 207,00
705049
31 30 50 10,7 15 1,5 705103 145 1 85,00
705050
31 30 50 10,7 15 1,5 705104 145 3 201,00
705051
31 36 48,8 10,3 18 1,25 705105 145 1 87,00
705052
31 36 48,8 10,3 18 1,25 705106 145 3 207,00
705053
31 60 48 8,3 20 0,75 705107 145 1 87,00
705054
31 60 48 8,3 20 0,75 705108 145 3 207,00
705055
31 44 48 9,6 22 1 705109 138 1 89,00
705056
31 44 48 9,6 22 1 705110 138 3 213,00
705057
31 23 52 10,5 23 2 705111 148 1 86,00
705058
31 23 52 10,5 23 2 705112 148 3 207,00
705059
31 24 47 9,2 24 1,75 705113 125 1 87,00
705060
31 24 47 9,2 24 1,75 705114 125 3 207,00
705061
31 25 48,5 9,6 25 1,75 705115 132 1 85,00
705062
31 25 48,5 9,6 25 1,75 705116 132 3 201,00
705063
31 28 46,5 9,1 28 1,5 705117 125 1 90,00
705064
31 28 46,5 9,1 28 1,5 705118 125 3 213,00
705065
31 30 48,8 10,3 30 1,5 705119 142 1 90,00
705066
31 30 48,8 10,3 30 1,5 705120 142 3 213,00
705067
31 32 48,8 10,2 32 1,4 705121 142 1 90,00
705068
31 32 48,8 10,2 32 1,4 705122 142 3 213,00
705069
31 38 51,2 11,4 38 1,25 705123 158 1 95,00
705070
31 38 51,2 11,4 38 1,25 705124 158 3 228,00
705071
31 45 48,8 9,5 45 1 705125 142 1 93,00
705072
31 45 48,8 9,5 45 1 705126 142 3 222,00
705073
31 50 48 9 50 0,9 705127 143 1 93,00
705074
31 50 48 9 50 0,9 705128 143 3 222,00
705075
31 55 52 10,4 55 0,9 705129 172 1 91,00
705076
31 55 52 10,4 55 0,9 705130 172 3 216,00
705077
31 60 48 8,2 60 0,75 705131 144 1 92,00
705078
31 60 48 8,2 60 0,75 705132 144 3 219,00
705079
31 70 52 9 70 0,7 705133 170 1 88,00
705080
31 70 52 9 70 0,7 705134 170 3 210,00
705081
31 75 47 7,3 75 0,6 705135 143 1 88,00
705082
31 75 47 7,3 75 0,6 705136 143 3 210,00
705083
31 90 48 6,4 90 0,5 705137 143 1 91,00
705084
31 90 48 6,4 90 0,5 705138 143 3 216,00
705085
31 100 52,7 7,4 100 0,5 705139 175 1 92,00
705086
31 100 52,7 7,4 100 0,5 705140 175 3 219,00
