Vorschau: Kegelrad aus Kunststoff - gespritzt

Einsatzgebiet Modellbau, Labortechnik, Maschinenbau, Präzisionsmechanik... mehr

Menü schließen

Einsatzgebiet

Modellbau, Labortechnik, Maschinenbau, Präzisionsmechanik

Produktspezifikation

Niedrigpreisige Kegelräder für geringe bis mittlere Belastung, wenn niedriges Gewicht und/oder hohe chemische Beständigkeit gefordert ist.

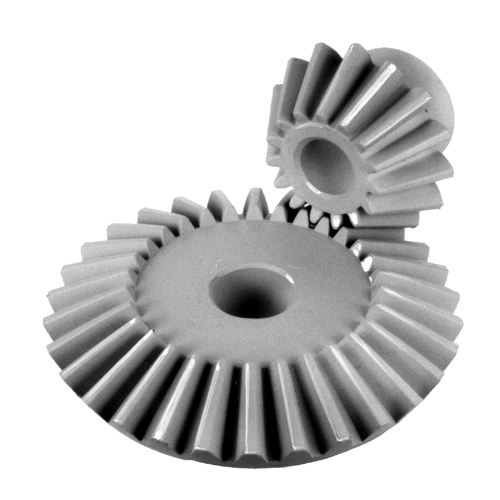

Kegelrad für Achswinkel 90° aus Kunststoff.

Modul 0,5 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5.

Die Kegelräder laufen nur paarweise im angegebenen Übersetzungsverhältnis. Die für ein Paar erforderlichen Räder müssen einzeln bestellt werden.

Gute mechanische Festigkeitswerte.

Guter Gleitreibungskoeffizient.

Hohe Steifheit und Härte.

Gute Temperaturbeständigkeit.

Nicht feuerfest und hydrolysebeständig.

Hohe Härte und niedriger Reibungskoeffizient ermöglichen vielseitigen Einsatz auch unter Wasser.

Spritzgussteile aus Acetalharz weisen im Inneren fertigungsbedingt Lunkerstellen auf und sollten daher nur geringfügig aufgebohrt werden.

Chemisch beständig gegenüber verdünnten Alkalien, Kohlenwasserstoffen, gesättigten Ölen, Fetten und Aromaten. Bedingt beständig gegenüber Ketonen, Ester und heißem Wasser/ Waschlaugen.

Technische Spezifikation

Werkstoff: Acetalharz, in gespritzter Ausführung

Verzahnung: gerade verzahnt, Eingriffswinkel 20°

Bohrung: ab Modul 1,5 spanabhebend bearbeitet

Dichte: 1,41 g/cm³

Reißdehnung: 40 %

E-Modul: 3.100 N/mm²

Max. Temperatur: +100 °C, kurzzeitig +140 °C

mehr

Menü schließen

Keine zusätzlichen Informationen verfügbar.

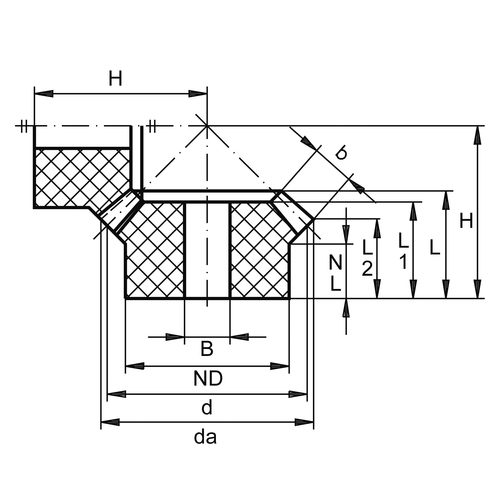

Artikel	Modul	Zahnbreite (b) mm	Bohrung (B) mm	Übersetzung (x:1)	Zähne	passendes Gegenrad	H mm	L2 mm	zul. MD Ncm	Kopfkreis Ø (da) mm	Teilkreis Ø (d0) mm	Naben Ø (ND) mm	Naben-Länge (NL) mm	L1 mm	L mm	Gewicht g	Einheit Stück	Preis Euro*
704479	0,5	2	3	1	16		10,5	6,6	0,9	8,7	8	7	6	8	8	0,3	5	6,00
704480	0,5	2	3	1	16		10,5	6,6	0,9	8,7	8	7	6	8	8	0,3	10	11,00
704481	1	4,7	5	1	16		18,4	10,6	8,3	17,6	16	12	8	13,6	13,6	1,9	5	11,00
704482	1	4,7	5	1	16		18,4	10,6	8,3	17,6	16	12	8	13,6	13,6	1,9	10	17,00
704483	1	7,4	6	1	30		24,8	10,8	58	31,4	30	15	7,4	12,9	15,3	5,9	5	38,00
704484	1	7,4	6	1	30		24,8	10,8	58	31,4	30	15	7,4	12,9	15,3	5,9	10	59,00
704485	1	6,6	5	2	15	704487, 704488	26,4	11,5	12	16,8	15	12,2	10,6	17	17	2,4	5	22,00
704486	1	6,6	5	2	15	704487, 704488	26,4	11,5	12	16,8	15	12,2	10,6	17	17	2,4	10	33,00
704487	1	6,6	8	2	30	704485, 704486	20,9	13,6	24	31,1	30	18	9,1	14,8	16,2	6,3	5	43,00
704488	1	6,6	8	2	30	704485, 704486	20,9	13,6	24	31,1	30	18	9,1	14,8	16,2	6,3	10	65,00
704489	1	9,2	5	3	15	704491, 704492	34,3	12,1	16	16,6	15	12,3	11	20,4	20,4	2,7	5	17,00
704490	1	9,2	5	3	15	704491, 704492	34,3	12,1	16	16,6	15	12,3	11	20,4	20,4	2,7	10	27,00
704491	1	9,2	10	3	45	704489, 704490	22,7	15,7	48	46,1	45	23,4	9,6	16,5	18,2	16	5	43,00
704492	1	9,2	10	3	45	704489, 704490	22,7	15,7	48	46,1	45	23,4	9,6	16,5	18,2	16	10	75,00
704493	1	8,2	4	4	10	704495, 704496	30,1	10,1	4,5	12	10	7,8	9,3	17,7	17,7	0,9	5	17,00
704494	1	8,2	4	4	10	704495, 704496	30,1	10,1	4,5	12	10	7,8	9,3	17,7	17,7	0,9	10	22,00
704495	1	8,2	10	4	40	704493, 704494	20,1	15,1	18	40,8	40	23,4	10,8	15,7	17	12,6	5	49,00
704496	1	8,2	10	4	40	704493, 704494	20,1	15,1	18	40,8	40	23,4	10,8	15,7	17	12,6	10	81,00
704497	1	9,5	4	5	12	704499, 704500	40,5	10,5	12	13,7	12	9,5	10	20,3	20,3	2	5	17,00
704498	1	9,5	4	5	12	704499, 704500	40,5	10,5	12	13,7	12	9,5	10	20,3	20,3	2	10	22,00
704499	1	9,5	10	5	60	704497, 704498	21	15,4	60	60,4	60	20,5	11	15,5	17,4	17	5	59,00
704500	1	9,5	10	5	60	704497, 704498	21	15,4	60	60,4	60	20,5	11	15,5	17,4	17	10	102,00
704501	1,5	7	8	1	16		25,8	14,4	29	26,4	24	18,5	10	16,2	18,4	5,9	5	33,00
704502	1,5	7	8	1	16		25,8	14,4	29	26,4	24	18,5	10	16,2	18,4	5,9	10	54,00
704503	1,5	10,5	8	2	15	704505, 704506	35,8	13,8	43	25,4	22,5	17	11,5	22,8	22,8	7,5	5	22,00
704504	1,5	10,5	8	2	15	704505, 704506	35,8	13,8	43	25,4	22,5	17	11,5	22,8	22,8	7,5	10	38,00
704505	1,5	10,5	10	2	30	704503, 704504	26,2	15	86	46,4	45	23,4	9,6	17,5	19,5	17	5	49,00
704506	1,5	10,5	10	2	30	704503, 704504	26,2	15	86	46,4	45	23,4	9,6	17,5	19,5	17	10	75,00
704507	1,5	14	8	3	15	704509, 704510	47,9	13,5	64	25,1	22,5	17,2	12,5	26,8	26,8	8,5	5	33,00
704508	1,5	14	8	3	15	704509, 704510	47,9	13,5	64	25,1	22,5	17,2	12,5	26,8	26,8	8,5	10	49,00
704509	1,5	14	12	3	45	704507, 704508	29,4	19,2	192	68,8	67,5	30,4	11,5	21,5	23	49	5	81,00
704510	1,5	14	12	3	45	704507, 704508	29,4	19,2	192	68,8	67,5	30,4	11,5	21,5	23	49	10	129,00
704511	1,5	12,3	5	4	10	704513, 704514	41,7	11,7	17	18	15	11,3	10,9	23,5	23,5	3	5	22,00
704512	1,5	12,3	5	4	10	704513, 704514	41,7	11,7	17	18	15	11,3	10,9	23,5	23,5	3	10	33,00
704513	1,5	12,3	12	4	40	704511, 704512	26,2	18,6	68	61,2	60	30,4	12,8	20	21,7	32	5	70,00
704514	1,5	12,3	12	4	40	704511, 704512	26,2	18,6	68	61,2	60	30,4	12,8	20	21,7	32	10	113,00
704515	2	10	10	1	16		30,4	14,9	73	34,9	32	21,9	9,6	18,3	21,2	10,4	5	33,00
704516	2	10	10	1	16		30,4	14,9	73	34,9	32	21,9	9,6	18,3	21,2	10,4	10	59,00
704517	2	14,6	10	2	15	704519, 704520	44,2	14,5	107	33,6	30	22,5	11,8	26	27	13,3	5	43,00
704518	2	14,6	10	2	15	704519, 704520	44,2	14,5	107	33,6	30	22,5	11,8	26	27	13,3	10	70,00
704519	2	14,6	12	2	30	704517, 704518	32,6	18,5	214	62,2	60	30,2	11,8	22,6	24,2	41	5	81,00
704520	2	14,6	12	2	30	704517, 704518	32,6	18,5	214	62,2	60	30,2	11,8	22,6	24,2	41	10	129,00
704521	2	12,5	6	3	10	704523, 704524	43,7	13,2	30	24	20	16,6	12	25	25	6,1	5	27,00
704522	2	12,5	6	3	10	704523, 704524	43,7	13,2	30	24	20	16,6	12	25	25	6,1	10	43,00
704523	2	12,5	12	3	30	704521, 704522	28	19	90	61,7	60	30,3	11,5	20,2	22,5	38	5	75,00
704524	2	12,5	12	3	30	704521, 704522	28	19	90	61,7	60	30,3	11,5	20,2	22,5	38	10	124,00
704525	2	16,3	6	4	10	704527, 704528	54	13,2	40	23,8	20	14,3	12,8	28,9	28,9	6,4	5	33,00
704526	2	16,3	6	4	10	704527, 704528	54	13,2	40	23,8	20	14,3	12,8	28,9	28,9	6,4	10	54,00
704527	2	16,3	18	4	40	704525, 704526	32,5	23,1	160	81,5	80	36	16,6	24,7	27	65	5	471,00
704528	2	16,3	18	4	40	704525, 704526	32,5	23,1	160	81,5	80	36	16,6	24,7	27	65	10	193,00
704529	2,5	12,3	12	1	16		37	18,2	145	43,5	40	25,2	11,5	22,9	25,5	20	5	54,00
704530	2,5	12,3	12	1	16		37	18,2	145	43,5	40	25,2	11,5	22,9	25,5	20	10	86,00
704531	2,5	17,3	12	2	15	704533, 704534	53,3	16,4	209	42	37,5	26,5	13	29,6	31,2	23,6	5	59,00
704532	2,5	17,3	12	2	15	704533, 704534	53,3	16,4	209	42	37,5	26,5	13	29,6	31,2	23,6	10	97,00
704533	2,5	17,3	16	2	30	704531, 704532	40,5	22,8	418	77,3	75	36,1	15	27,5	29,5	69	5	107,00
704534	2,5	17,3	16	2	30	704531, 704532	40,5	22,8	418	77,3	75	36,1	15	27,5	29,5	69	10	172,00
704535	2,5	15,7	8	3	10	704537, 704538	52,4	14,1	60	29,7	25	18,8	13	28,8	28,8	10,2	5	43,00
704536	2,5	15,7	8	3	10	704537, 704538	52,4	14,1	60	29,7	25	18,8	13	28,8	28,8	10,2	10	65,00
704537	2,5	15,7	18	3	30	704535, 704536	35,7	24,1	180	77,2	75	36,1	15,5	25,2	29	68	5	113,00
704538	2,5	15,7	18	3	30	704535, 704536	35,7	24,1	180	77,2	75	36,1	15,5	25,2	29	68	10	182,00
704539	3	13,8	14	1	16		43	20,6	250	52,3	48	28,8	13,2	25,8	29,2	32	5	59,00
704540	3	13,8	14	1	16		43	20,6	250	52,3	48	28,8	13,2	25,8	29,2	32	10	102,00
704541	3	20,5	14	2	15	704543, 704544	63,3	19	370	50,3	45	31,2	14,8	35	36,3	38	5	75,00
704542	3	20,5	14	2	15	704543, 704544	63,3	19	370	50,3	45	31,2	14,8	35	36,3	38	10	124,00
704543	3	20,5	18	2	30	704541, 704542	49,5	29,2	740	93	90	45	19	34,2	37	129	5	140,00
704544	3	20,5	18	2	30	704541, 704542	49,5	29,2	740	93	90	45	19	34,2	37	129	10	231,00
704545	3,5	15,8	18	1	16		49,5	22,8	440	61,4	56	33,3	14,4	28,1	33,1	50	5	91,00
704546	3,5	15,8	18	1	16		49,5	22,8	440	61,4	56	33,3	14,4	28,1	33,1	50	10	150,00
