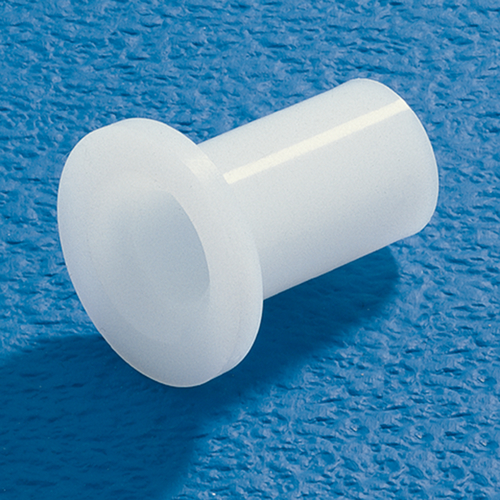

Isolierhülse aus PA (M14 - M16) | Reichelt Chemietechnik

Vorschau: Isolierhülse aus PA (M14 - M16)

mehr

Menü schließen

Keine zusätzlichen Informationen verfügbar.

Allgemeine Information Zur Isolierung von Befestigungsmitteln in der Konstruktion Vermeidet... mehr

Menü schließen

Allgemeine Information

Zur Isolierung von Befestigungsmitteln in der Konstruktion

Vermeidet Kontakt mit Leitmaterial und demzufolge Kurzschluss

Verhindert Vibration und darauf folgende Lockerung von Teilen

Beständig gegenüber elektrolytischer Korrosion und daher unentbehrlich bei der Verbindung miteinander unverträglicher Metalle

Gestattet präzise Positionierung und Distanzhaltung von Baugruppen

Gegen Korrosion beständig

Chemische Charakteristik:

Beständig gegen aromatische und aliphatische Kohlenwasserstoffe, Kraftstoffe, Mineralöle und mineralische Schmierstoffe; geeignet für Alkohole, Ester, Ketone, Äther und Amine; gute Beständigkeit gegenüber schwachen Laugen, jedoch gegen starke Laugen nur mäßig beständig;

Bedingt beständig gegen schwache Mineralsäuren und schwache organische Säuren; wird von oxidierenden Säuren, starken Mineralsäuren und starken organischen Säuren sowie Phenolen angegriffen; bedingte Hydrolysebeständigkeit

Werkstoffspezifikation:

Polyamid ist ein elastischer, zäher, belastbarer, aber kerbempfindlicher Werkstoff

Stoßbelastbar und schlagzäh

Abrieb- und kältefest

Hohe Ermüdungsfestigkeit und ein hervorragendes Rückstellvermögen

Hohe Verschleißfestigkeit und gutes mechanisches Dämpfungsvermögen

Isolierende Eigenschaften und eine erstaunlich hohe Zugfestigkeit

Verbindungsteile aus Polyamid und ähnlichen Kunststoffen schützen vor Rost- und Korrosionsschäden

Polyamid kann auch in der Lebensmittelindustrie und in medizinischen Bereichen eingesetzt werden

PA 6 weist gegenüber PA 6.6 eine bessere Stoßbelastbarkeit und höhere Schlagzähigkeit auf

PA 6 besitzt unter den Kunststoffen die höchste Wasseraufnahme mit bis zu 9 bis 10 % (gefolgt von PA 6.6 mit 8 bis 9 %), wodurch sich deutlich Zähigkeit, Flexibilität und Dehnung erhöhen. Jedoch kann sich demzufolge die Festigkeit um bis zu 10 % vermindern.

Keine Lebensmittelzulassung

Werkstoff: PA 6 (Polyamid 6)

Farbe: natur

Dichte: 1,14 g/cm³ (DIN 53479)

Temperaturbereich: -40 bis +85 °C, kurzzeitig +180 °C

Schmelztemperatur: +220 °C (ISO 11357)

Streckspannung: 75 MPa (ISO 527)

Reißdehnung: >50 % (ISO 527)

E-Modul: 3.200 MPa (ISO 527)

Schlagzähigkeit: ohne Bruch (DIN 53453)

Kerbschlagzähigkeit (Charpy): 3 kJ/m² (ISO 179)

Kugeldruckhärte: 160 N/mm² (ISO 2039-1)

Shore-Härte D: 82° (DIN 53505)

Elektr. Durchschlagfestigkeit: 20 kV/mm (IEC 60243)

Dielektrizitätskonstante: 3,9 bei 50 Hz (IEC 60250)

Oberflächenwiderstand: 10¹³Ohm (IEC 60093)

Spez. Durchgangswiderstand: 10¹⁵ Ohm x cm (IEC 60093)

Kriechstromfestigkeit (KC): >600 (DIN 53480)

Dielektr. Verlustfaktor (bei 50 Hz): 0,02 (Probekörper trocken)

Wasseraufnahme: bis 10 % (bei Wasserlagerung) (DIN 53472)

Brandklasse: UL 94 HB

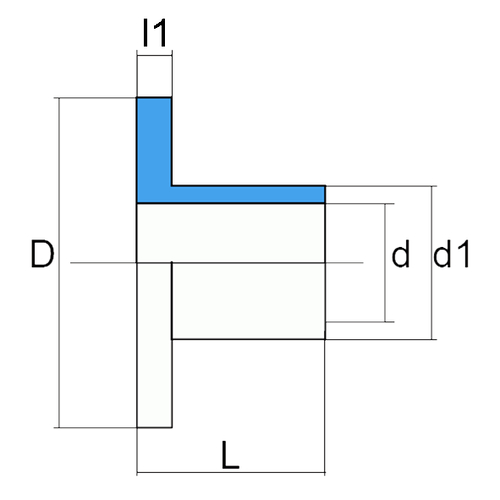

Artikel	für Gewinde	d mm	d1 mm	D mm	l1 mm	L mm	Einheit Stück	Preis Euro*
307065	M14	14,1	20	26	2,5	20	25	54,00
307066	M14	14,1	20	26	2,5	20	50	89,00
307068	M14	14,1	21,6	27	2	10	25	41,00
307069	M14	14,1	21,6	27	2	10	50	69,00
307071	M16	16	19	34,5	3	5	25	45,00
307072	M16	16	19	34,5	3	5	50	75,00
307074	M16	16	19	34,5	3	10	25	45,00
307075	M16	16	19	34,5	3	10	50	75,00
307077	M16	16	19	34,5	3	15	25	47,00
307078	M16	16	19	34,5	3	15	50	79,00
307080	M16	16	19	34,5	3	20	25	47,00
307081	M16	16	19	34,5	3	20	50	79,00
307083	M16	16	19	34,5	3	25	25	48,00
307084	M16	16	19	34,5	3	25	50	80,00
307086	M16	16	19	34,5	3	30	25	48,00
307087	M16	16	19	34,5	3	30	50	80,00
307089	M16	16	19	34,5	3	35	25	49,00
307090	M16	16	19	34,5	3	35	50	83,00
307092	M16	16	19	34,5	3	40	25	49,00
307093	M16	16	19	34,5	3	40	50	83,00
307095	M16	16	19	34,5	3	45	25	50,00
307096	M16	16	19	34,5	3	45	50	84,00
307098	M16	16	19	34,5	3	50	25	50,00
307099	M16	16	19	34,5	3	50	50	84,00
307101	M16	16,1	21,8	28,2	3,2	20	25	60,00
307102	M16	16,1	21,8	28,2	3,2	20	50	103,00
307104	M16	16	21,5	27	3	5	25	57,00
307105	M16	16	21,5	27	3	5	50	96,00
307107	M16	16	21,5	27	3	10	25	57,00
307108	M16	16	21,5	27	3	10	50	96,00
307110	M16	16	21,5	27	3	15	10	28,00
307111	M16	16	21,5	27	3	15	25	63,00
307113	M16	16	21,5	27	3	20	10	28,00
307114	M16	16	21,5	27	3	20	25	63,00
307116	M16	16	21,5	27	3	25	10	29,00
307117	M16	16	21,5	27	3	25	25	64,00
307119	M16	16	21,5	27	3	30	10	29,00
307120	M16	16	21,5	27	3	30	25	64,00
307122	M16	16	21,5	27	3	35	10	37,00
307123	M16	16	21,5	27	3	35	25	75,00
307125	M16	16	21,5	27	3	40	10	37,00
307126	M16	16	21,5	27	3	40	25	75,00
307128	M16	16	21,5	27	3	45	10	38,00
307129	M16	16	21,5	27	3	45	25	76,00
307131	M16	16	21,5	27	3	50	10	38,00
307132	M16	16	21,5	27	3	50	25	76,00
307134	M16	16,3	18,3	29,5	3	25	50	60,00
307135	M16	16,3	18,3	29,5	3	25	100	103,00
307137	M16	16,5	19,5	36	3	21	25	51,00
307138	M16	16,5	19,5	36	3	21	50	86,00
