Durchflussmesser mit Regelventil und tauschbaren Messrohren

Durchflussmesser mit Regelventil und tauschbaren Messrohren
Einsatzgebiet Lineare Durchflussanzeige für gasförmige und flüssige,... mehr

Einsatzgebiet

Lineare Durchflussanzeige für gasförmige und flüssige, ultrareine wie aggressive Medien an technischen Niederdruck-Versuchsständen sowie Technikums- und Pilotanlagen in Bereichen der Synthesechemie, der Medizintechnik, der Biotechnologie, der Verfahrenstechnik und der Umwelttechnik.

Produktspezifikation

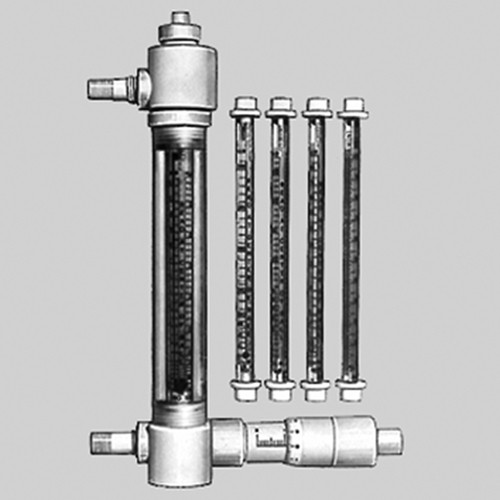

Kompletter Strömungsmesser mit Sicherheits-Hüllrohr und Satz von drei unterschiedlich dimensionierten, kalibrierten und aufeinander abgestimmten Präzisions-Messrohren sowie involviertem Nadel-Feinventil zur Durchflussregelung; medien-, druck- und temperaturbezogene Eichtabellen unterschiedlicher Messbereiche für Gase und ebenso viele für Flüssigkeiten, je Messrohrgröße zwei verschiedene, einsetzbare Schwimmerkörper für zwei Messbereiche jeder Medienart; laminare Überströmkanäle zur Stabilisierung der Schwimmerkörperlage im strömenden Medium; schwarzgeätzte Skala auf weißem Hintergrund für korrekte Ablesemöglichkeit, insbesondere bei optischer Fernablesung; Sicherungsstücke für den Schwimmerkörper an den Messrohr-Enden.

Technische Spezifikation

Werkstoff:

Messrohr: Borosilikatglas, klar

Schwimmerkörper: Borosilikatglas, schwarz; Edelstahl 1.4401 (SS 316)

Sicherungsendstücke: PTFE (Polytetrafluorethylen)

Sicherheits-Hüllrohr: PC (Polycarbonat)

Hüllrohr-Anschluss: PP (Polypropylen)

NPT-Anschluss: PTFE-FEP

Durchfluss-Reglerventil: medienberührend: PTFE, Borosilikatglas, FPM

Messbereich für

Borosilikatglas-Schwimmkörper:

Messrohrgröße II: Luft: 1-280 ml/min.; Wasser: 0,01 - 4 ml/min.

Messrohrgröße III: Luft: 10-1.900 ml/min.; Wasser: 0,2 - 36 ml/min.

Messrohrgröße IV: Luft: 200-14.000 ml/min.; Wasser: 3 - 300 ml/min.

Messrohrgröße V: Luft: 1.000-36.000 ml/min.; Wasser: 10-850 ml/min.

Messrohrgröße VI: Luft: 3.000-77.000 ml/min.; Wasser: 30-1.900 ml/min.

Edelstahl-Schwimmkörper:

Messrohrgröße II: Luft: 2-500 ml/min.; Wasser: 0,02-8,6 ml/min.

Messrohrgröße III: Luft: 20-3.400 ml/min.; Wasser: 0,43-77 ml/min.

Messrohrgröße IV: Luft: 360-25.000 ml/min.; Wasser: 6-640 ml/min.

Messrohrgröße V: Luft: 1.800-64.000 ml/min.; Wasser: 21-1.820 ml/min.

Messrohrgröße VI: Luft: 5.300-137.000 ml/min; Wasser: 64-4.100 ml/min.

Ablesegenauigkeit: ±2 % des Messwertes

Anschluss: 1/4" NPT Außengewinde

Keine zusätzlichen Informationen verfügbar.
Zum anzeigen der Varianten bitte im Querformat benutzen.
Artikel Bild Messrohre max. Betr.-Druck1
bar
Einheit
Stück
Preis
Euro*
Kaufen
50148
II, III und IV 5 1 2.232,00
58190
V und VI 3,5 1 2.452,00
