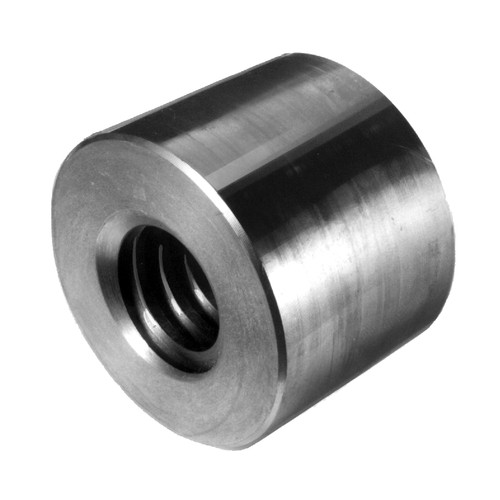

Trapezgewinde-Mutter - rund

Technische Spezifikation Werkstoff Muttern: Stahl C35Pb, Edelstahl 1.4305, Rotguss Rg7... mehr

Technische Spezifikation

Werkstoff Muttern: Stahl C35Pb, Edelstahl 1.4305, Rotguss Rg7 oder PA 6.6 (Polyamid 6.6) mit MoS2

Trapezgewinde: nach ISO DIN 103

Toleranzfeld: 7H

Allgemeine Information Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und... mehr

Allgemeine Information

Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und Labortechnik.

Umwandlung einer Drehbewegung in eine Längsbewegung (z.B. Hubanlage). In seltenen Fällen auch umgekehrt zur Umwandlung einer Längsbewegung in eine Drehbewegung.

Spindeln mit Trapezgewinde, eingängig rechts oder links, oder zweigängig rechts (doppelter Vorschub), Größen von Tr. 10x3 bis Tr. 24x5 (Durchmesser x Steigung).

Muttern erhältlich als runde Muttern, Flansch- und Sechskantmuttern.

Dimensionierung und Auswahl der Werkstoffe:

Größenbestimmung anhand Berechnung und Tabellen unter Berücksichtigung der Sicherheit gegen Knickung (Wegknicken der Spindel unter Druckbelastung).

Stahlspindeln für Standardanwendungen. Edelstahlspindeln, wenn Korrosionsbeständigkeit gefordert ist.

Rotgussmuttern mit guten Notlaufeigenschaften für häufig benutzte Antriebe.

Graugussmuttern für geringere Geschwindigkeiten bzw. seltenere Anwendung.

Kunststoffmuttern mit guten Notlaufeigenschaften, für geringe Belastungen.

Stahlmuttern und Edelstahlmuttern nur als Befestigungsgewinde oder zur Handverstellung. Diese Werkstoffe neigen zum Festfressen (Kaltverschweißen).

Hinweise zur Selbsthemmung:

Die aufgeführten eingängigen Spindeln sind in Verbindung mit Metallmuttern theoretisch statisch selbsthemmend. Z.B. Vibrationen können die Selbsthemmung jedoch vermindern oder ganz aufheben. Antriebe mit Kunststoffmutter und alle zweigängigen Spindeln sind nicht selbsthemmend.

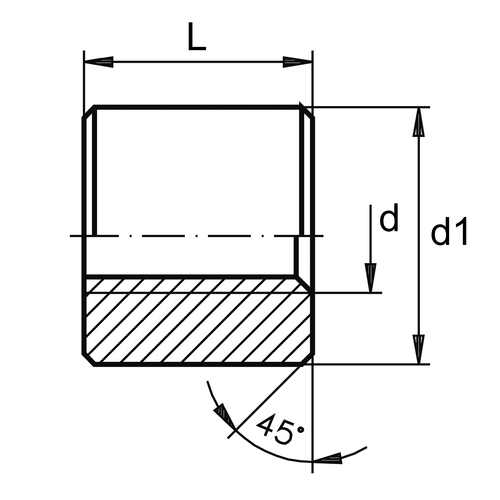

Artikel Bild Drehrichtung Werkstoff Gewinde (d) L
mm
d12
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
7053331
eingängig rechts Stahl Tr. 10x3 15 22 40 5 81,00
7053341
eingängig rechts Stahl Tr. 10x3 15 22 40 10 134,00
705335
eingängig rechts Stahl Tr. 12x3 18 26 60 5 75,00
705336
eingängig rechts Stahl Tr. 12x3 18 26 60 10 124,00
7053371
eingängig rechts Stahl Tr. 14x4 21 30 100 5 97,00
7053381
eingängig rechts Stahl Tr. 14x4 21 30 100 10 156,00
705339
eingängig rechts Stahl Tr. 16x4 24 36 160 5 102,00
705340
eingängig rechts Stahl Tr. 16x4 24 36 160 10 172,00
705341
eingängig rechts Stahl Tr. 18x4 27 40 220 5 118,00
705342
eingängig rechts Stahl Tr. 18x4 27 40 220 10 198,00
705343
eingängig rechts Stahl Tr. 20x4 30 45 320 5 134,00
705344
eingängig rechts Stahl Tr. 20x4 30 45 320 10 220,00
705345
eingängig rechts Stahl Tr. 24x5 36 50 440 5 156,00
705346
eingängig rechts Stahl Tr. 24x5 36 50 440 10 252,00
705347
eingängig rechts Edelstahl Tr. 12x3 18 26 60 5 145,00
705348
eingängig rechts Edelstahl Tr. 12x3 18 26 60 10 214,00
705349
eingängig rechts Edelstahl Tr. 16x4 24 36 160 5 193,00
705350
eingängig rechts Edelstahl Tr. 16x4 24 36 160 10 289,00
705351
eingängig rechts Edelstahl Tr. 20x4 30 45 320 5 252,00
705352
eingängig rechts Edelstahl Tr. 20x4 30 45 320 10 375,00
705353
eingängig rechts Edelstahl Tr. 24x5 36 50 440 5 332,00
705354
eingängig rechts Edelstahl Tr. 24x5 36 50 440 10 487,00
7053551
eingängig rechts Rotguss Tr. 10x3 20 22 60 5 145,00
7053561
eingängig rechts Rotguss Tr. 10x3 20 22 60 10 236,00
705357
eingängig rechts Rotguss Tr. 12x3 24 26 100 5 150,00
705358
eingängig rechts Rotguss Tr. 12x3 24 26 100 10 247,00
7053591
eingängig rechts Rotguss Tr. 14x4 28 30 140 5 198,00
7053601
eingängig rechts Rotguss Tr. 14x4 28 30 140 10 321,00
705361
eingängig rechts Rotguss Tr. 16x4 32 36 240 5 268,00
705362
eingängig rechts Rotguss Tr. 16x4 32 36 240 10 439,00
705363
eingängig rechts Rotguss Tr. 18x4 36 40 370 5 295,00
705364
eingängig rechts Rotguss Tr. 18x4 36 40 370 10 477,00
705365
eingängig rechts Rotguss Tr. 20x4 40 45 500 5 327,00
705366
eingängig rechts Rotguss Tr. 20x4 40 45 500 10 530,00
705367
eingängig rechts Rotguss Tr. 24x5 48 50 700 5 396,00
705368
eingängig rechts Rotguss Tr. 24x5 48 50 700 10 642,00
705369
eingängig rechts PA 6.6 Tr. 12x3 24 26 20 5 166,00
705370
eingängig rechts PA 6.6 Tr. 12x3 24 26 20 10 268,00
705371
eingängig rechts PA 6.6 Tr. 16x4 32 36 40 5 220,00
705372
eingängig rechts PA 6.6 Tr. 16x4 32 36 40 10 354,00
705373
eingängig rechts PA 6.6 Tr. 18x4 36 40 50 5 252,00
705374
eingängig rechts PA 6.6 Tr. 18x4 36 40 50 10 402,00
705375
eingängig rechts PA 6.6 Tr. 20x4 40 45 60 5 257,00
705376
eingängig rechts PA 6.6 Tr. 20x4 40 45 60 10 407,00
705377
eingängig rechts PA 6.6 Tr. 24x5 48 50 80 5 311,00
705378
eingängig rechts PA 6.6 Tr. 24x5 48 50 80 10 493,00
7053791
eingängig links Stahl Tr. 10x3 15 22 40 5 129,00
7053801
eingängig links Stahl Tr. 10x3 15 22 40 10 214,00
705381
eingängig links Stahl Tr. 12x3 18 26 60 5 113,00
705382
eingängig links Stahl Tr. 12x3 18 26 60 10 188,00
7053831
eingängig links Stahl Tr. 14x4 21 30 100 5 193,00
7053841
eingängig links Stahl Tr. 14x4 21 30 100 10 321,00
705385
eingängig links Stahl Tr. 16x4 24 36 160 5 156,00
705386
eingängig links Stahl Tr. 16x4 24 36 160 10 257,00
705387
eingängig links Stahl Tr. 18x4 27 40 220 5 156,00
705388
eingängig links Stahl Tr. 18x4 27 40 220 10 257,00
705389
eingängig links Stahl Tr. 20x4 30 45 320 5 145,00
705390
eingängig links Stahl Tr. 20x4 30 45 320 10 241,00
705391
eingängig links Stahl Tr. 24x5 36 50 440 5 156,00
705392
eingängig links Stahl Tr. 24x5 36 50 440 10 257,00
705393
eingängig links Edelstahl Tr. 12x3 18 26 60 5 156,00
705394
eingängig links Edelstahl Tr. 12x3 18 26 60 10 236,00
705395
eingängig links Edelstahl Tr. 16x4 24 36 160 5 209,00
705396
eingängig links Edelstahl Tr. 16x4 24 36 160 10 316,00
705397
eingängig links Edelstahl Tr. 20x4 30 45 320 5 273,00
705398
eingängig links Edelstahl Tr. 20x4 30 45 320 10 407,00
705399
eingängig links Edelstahl Tr. 24x5 36 50 440 5 359,00
705400
eingängig links Edelstahl Tr. 24x5 36 50 440 10 535,00
7054011
eingängig links Rotguss Tr. 10x3 20 22 60 5 204,00
7054021
eingängig links Rotguss Tr. 10x3 20 22 60 10 321,00
705403
eingängig links Rotguss Tr. 12x3 24 26 100 5 177,00
705404
eingängig links Rotguss Tr. 12x3 24 26 100 10 284,00
7054051
eingängig links Rotguss Tr. 14x4 28 30 140 5 247,00
7054061
eingängig links Rotguss Tr. 14x4 28 30 140 10 396,00
705407
eingängig links Rotguss Tr. 16x4 32 36 240 5 311,00
705408
eingängig links Rotguss Tr. 16x4 32 36 240 10 493,00
705409
eingängig links Rotguss Tr. 18x4 36 40 370 5 364,00
705410
eingängig links Rotguss Tr. 18x4 36 40 370 10 578,00
705411
eingängig links Rotguss Tr. 20x4 40 45 500 5 375,00
705412
eingängig links Rotguss Tr. 20x4 40 45 500 10 594,00
705413
eingängig links Rotguss Tr. 24x5 48 50 700 2 187,00
705414
eingängig links Rotguss Tr. 24x5 48 50 700 6 411,00
705415
eingängig links PA 6.6 Tr. 12x3 24 26 20 5 188,00
705416
eingängig links PA 6.6 Tr. 12x3 24 26 20 10 300,00
705417
eingängig links PA 6.6 Tr. 16x4 32 36 40 5 268,00
705418
eingängig links PA 6.6 Tr. 16x4 32 36 40 10 418,00
705419
eingängig links PA 6.6 Tr. 18x4 36 40 50 5 284,00
705420
eingängig links PA 6.6 Tr. 18x4 36 40 50 10 461,00
705421
eingängig links PA 6.6 Tr. 20x4 40 45 60 5 284,00
705422
eingängig links PA 6.6 Tr. 20x4 40 45 60 10 450,00
705423
eingängig links PA 6.6 Tr. 24x5 48 50 80 5 380,00
705424
eingängig links PA 6.6 Tr. 24x5 48 50 80 10 600,00
705425
zweigängig rechts Rotguss Tr. 12x6P3 24 26 100 2 157,00
705426
zweigängig rechts Rotguss Tr. 12x6P3 24 26 100 6 379,00
705427
zweigängig rechts Rotguss Tr. 16x8P4 32 36 240 2 217,00
705428
zweigängig rechts Rotguss Tr. 16x8P4 32 36 240 6 514,00
705429
zweigängig rechts Rotguss Tr. 20x8P4 40 45 500 2 242,00
705430
zweigängig rechts Rotguss Tr. 20x8P4 40 45 500 6 572,00
705431
zweigängig rechts Rotguss Tr. 24x10P5 48 50 700 2 270,00
705432
zweigängig rechts Rotguss Tr. 24x10P5 48 50 700 6 642,00
705433
zweigängig rechts PA 6.6 Tr. 12x6P3 24 26 20 2 161,00
705434
zweigängig rechts PA 6.6 Tr. 12x6P3 24 26 20 6 392,00
705435
zweigängig rechts PA 6.6 Tr. 16x8P4 32 36 40 2 170,00
705436
zweigängig rechts PA 6.6 Tr. 16x8P4 32 36 40 6 405,00
705437
zweigängig rechts PA 6.6 Tr. 20x8P4 40 45 60 2 182,00
705438
zweigängig rechts PA 6.6 Tr. 20x8P4 40 45 60 6 431,00
705439
zweigängig rechts PA 6.6 Tr. 24x10P5 48 50 80 2 193,00
705440
zweigängig rechts PA 6.6 Tr. 24x10P5 48 50 80 6 456,00
