Technische Spezifikation
Werkstoff:
Gehäuse: Gespritzt: Hochwertiges PP (Polypropylen), PVDF (Polyvinylidenfluorid) oder PFA (Perfluoralkoxy). PFA = "spritzbares PTFE", hochbeständig
O-Ringe: hochbelastbarer FPM (Fluorkautschuk) mit niedrigster Quellrate gegenüber Mineralölen
Nadelventil: PCTFE (Polychlortrifluorethylen) mit sehr guter chemischer Beständigkeit gegenüber aggressiven Medien
Messrohr: Borosilikatglas
Schutzrohr: Acrylglas
Kegelschwebekörper: Edelstahl
Durchflussbereich: wird im Einzelfall festgelegt. Bei Bestellung bitte folgende Angaben: Medium, Durchflussbereich, Temperatur, Druck, Dichte, Viskosität
Max. Temperatur: +70 °C
Max. Betriebsdruck: 3 bar
Genauigkeit: Durchflussmesser werden einzeln geeicht bei kritischen Medien
Allgemeine Information
Die Funktionsweise der Durchflussmesser EMP-4 beruht auf dem physikalischen Prinzip des Gleichgewichts eines Schwebekörpers im strömenden Medium. Bei konstanter Strömungsgeschwindigkeit kommt der Schwebekörper im konisch gebauten Messrohr dann zur Ruhe, wenn die Widerstands-/Strömungskraft bei entsprechendem Querschnitt die am Schwebekörper angreifenden Trägheitskräfte kompensiert. Ändert sich die Strömungsgeschwindigkeit z. B. durch Druckänderung, steigt oder fällt der Schwebekörper solange, bis sich die mit dem freien Strömungsquerschnitt ändernde Widerstandskraft wieder auf den Wert der Trägheitskräfte eingependelt hat und Kräftegleichgewicht herrscht. Die erreichte Position des Schwebekörpers entspricht einem bestimmten Volumenstrom und kann auf der Skala des Messrohres als Durchflussmenge abgelesen werden.

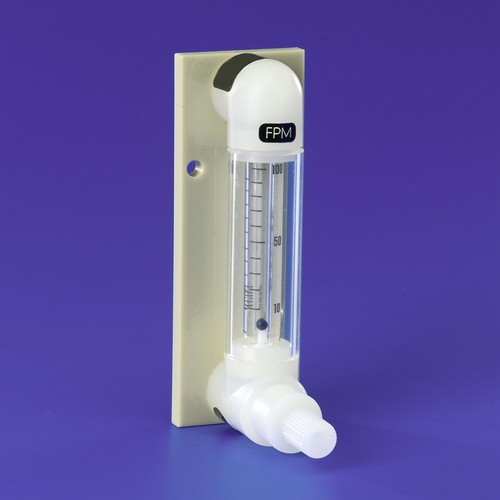

Präzise arbeitende, kompakte Durchflussmesser mit Messrohr, Nadel-Feinregulierventil, und Anschlussfittings als Kompletteinheit
Gehäuseteile aus hochwertigen Kunststoffen gespritzt
Die sehr genaue Ablesbarkeit wird durch ein geeichtes Rippenmessrohr ermöglicht, durch das die Kugel- (für die Messung von Gasen) bzw. Kegelschwebekörper präzise geführt werden

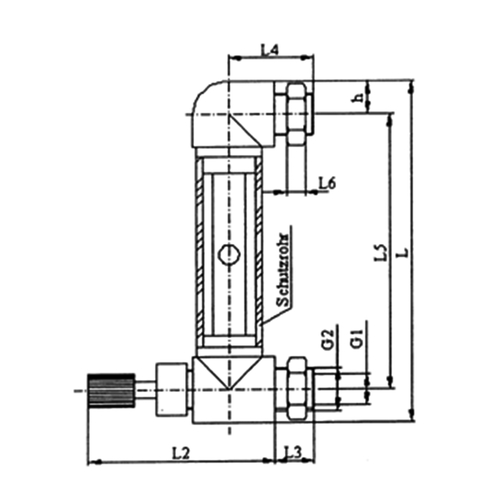

Ein Rohr aus Acrylglas umgibt das eigentliche Messrohr und schützt dieses vor Verunreinigungen und Bruch
Das Feinregulierventil ermöglicht die genaue Einstellung sehr kleiner Messintervalle

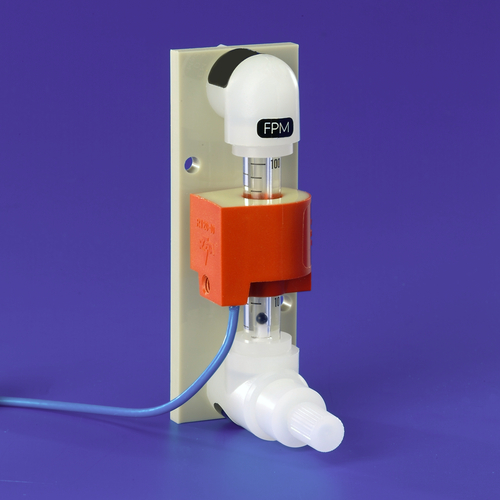

Die Durchflussmesser werden wahlweise mit und ohne Ringinitiator (Durchflussbegrenzer) geliefert
Standardmäßig sind die Durchflussmesser mit Schlauch-Einschraubverschraubungen ausgerüstet, die Schläuche/Rohre aus PP (Polypropylen), PVDF (Polyvinylidenfluorid) bzw. PFA (Perfluoralkoxy) mit den Maßen ID 4 mm / AD 6 mm aufnehmen. Diese Anschlüsse können jedoch wahlweise gegen andere Fittings ersetzt werden, die Schläuche bzw. Rohre mit anderen Außendurchmessern aufnehmen. Die Verschraubungskörper sind in ein G-Innengewinde eingeschraubt.
Anschlüsse mit Schottmutter für die Wandmontage oder den Schalttafeleinbau
Rückseitige Anschlüsse erlauben eine abstandslose Aneinanderreihung der Durchflussmesser.
Das Messrohr besteht aus reinem Duran-Glas bester Qualität
Genauigkeitsklasse des Glasrohres entspricht 2,5 nach VDI / VDE
Sehr gute Korrosionsbeständigkeit gegenüber den meisten Mess-Stoffen. Ausnahmen bilden heiße, konzentrierte Laugen und Fluss-Säure.
Aufgrund seines hohen Bortrioxidgehaltes (BO3) besitzt Duran-Glas eine hohe Temperaturwechselbeständigkeit, was sich in einem extrem niedrigen linearen Ausdehnungskoeffizienten von k = 3,2 * 10-6 m/K niederschlägt
Vier verschiedene Messrohre in den Durchmessergrößen 10, 17 und 28 mm und Längen von 75 und 150 mm bieten zahlreiche Lösungen für die unterschiedlichsten Anwendungsfälle.
| Artikel | Bild |
Messbereich Flüssigkeiten1 l/h
|
Ø-Messrohr mm
|
Länge Messrohr mm
| Werkstoff | Innengewinde |
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Messbereich Flüssigkeiten1 l/h
|
Ø-Messrohr mm
|
Länge Messrohr mm
|
Werkstoff
|
Innengewinde
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|---|
| 305054 |
|
2,5 - 25 | 17 | 75 | PP | G 1/4" | 1 | 428,00 | |
| 305055 |
|
2,5 - 25 | 17 | 75 | PVDF | G 1/4" | 1 | 470,00 | |
| 305056 |
|
2,5 - 25 | 17 | 75 | PFA | G 1/4" | 1 | 520,00 | |
| 305062 |
|
4 - 40 | 17 | 75 | PP | G 1/4" | 1 | 428,00 | |
| 305063 |
|
4 - 40 | 17 | 75 | PVDF | G 1/4" | 1 | 470,00 | |
| 305064 |
|
4 - 40 | 17 | 75 | PFA | G 1/4" | 1 | 520,00 | |
| 305070 |
|
10 - 100 | 17 | 75 | PP | G 1/4" | 1 | 428,00 | |
| 305071 |
|
10 - 100 | 17 | 75 | PVDF | G 1/4" | 1 | 470,00 | |
| 305072 |
|
10 - 100 | 17 | 75 | PFA | G 1/4" | 1 | 520,00 | |
| 305078 |
|
25 - 250 | 28 | 150 | PP | G 1/2" | 1 | 982,00 | |
| 305079 |
|
25 - 250 | 28 | 150 | PVDF | G 1/2" | 1 | 1.088,00 | |
| 305080 |
|
25 - 250 | 28 | 150 | PFA | G 1/2" | 1 | 1.170,00 | |
| 305086 |
|
60 - 600 | 28 | 150 | PP | G 1/2" | 1 | 982,00 | |
| 305087 |
|
60 - 600 | 28 | 150 | PVDF | G 1/2" | 1 | 1.088,00 | |
| 305088 |
|
60 - 600 | 28 | 150 | PFA | G 1/2" | 1 | 1.170,00 |
[1] Δp=1 bar (+20 °C)
