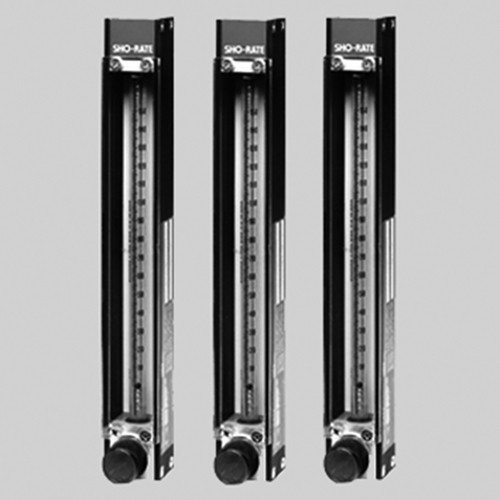

Durchflussmesser aus Metall - Skala: 150 mm

55681, 55718
Produktspezifikation Der Durchflussmesser SR150 ist geeignet für verschiedene... mehr

Produktspezifikation

Der Durchflussmesser SR150 ist geeignet für verschiedene Standardgase wie Argon, Helium, Kohlendioxyd, Wasserstoff, Stickstoff und Sauerstoff.

Durchflussmesser für den Einsatz in Labor und Betrieb, für sehr kleine Messbereiche.

Die Durchflussmesser sind mit Rippen-Messrohren bestückt, die durch eine präzise Führung des Kugel-Schwebekörpers eine sehr genaue Ablesung ermöglichen.

Es stehen 8 Messrohrgrößen zur Verfügung, so dass mit diesem Gerät ein außerordentlich großer Messbereich überdeckt wird.

Messrohre sind in einem robusten, verwindungssteifen Gehäuse zwischen Flachdichtungen eingespannt. Diese Einspannvorrichtung gewährleistet trotz sekundenschnellem Austausch eine zuverlässige und nachstellbare Abdichtung.

Anschluss-Stücke sind aus Vollmaterial hergestellt und lassen sich um 180° versetzen, wenn der Rohranschluss in anderer Richtung geführt werden soll.

Technische Spezifikation

Werkstoff:

Nadelventil: Edelstahl 1.4401 (SS 316) oder Messing

Messrohr: Borosilikatglas

Kugelschwebekörper: Borosilikatglas, Edelstahl, Saphir, Carboloy oder Tantal

Schwebekörperanschläge: PTFE

Seitenplatten: Schwarz eloxiertes Aluminium

Ventilspindel: Edelstahl

Düse: Graphit, PTFE-beschichtet

O-Ringe: FPM in Edelstahl-Ausführung; NBR in Messing Ausführung

Dichtung: FPM in Edelstahl-Ausführung; CR in Messing-Ausführung

Anschluss-Stücke: Edelstahl 1.4401 (SS 316) oder Messing

Skalenlänge: 150 mm

Max. Betriebsdruck: 14 bar

Max. Temperatur: +120 °C

Genauigkeit: ±5 % vom Skalenendwert

Anschluss: Innengewinde NPT 1/8"

Keine zusätzlichen Informationen verfügbar.
Zum anzeigen der Varianten bitte im Querformat benutzen.
Artikel Bild Messbereich Luft
l/h
Werkstoff Schwebekörper Nadelventil Einheit
Stück
Preis
Euro*
Kaufen
55681
0 - 2,78 Glas Edelstahl 1 560,00
55682
0 - 4,32 Saphir Edelstahl 1 560,00
55683
0 - 8,28 Edelstahl Edelstahl 1 560,00
55684
0 - 14 Carboloy Edelstahl 1 560,00
55685
0 - 15,3 Tantal Edelstahl 1 560,00
55686
0 - 5,4 Glas Edelstahl 1 560,00
55687
0 - 8,2 Saphir Edelstahl 1 560,00
55688
0 - 15,9 Edelstahl Edelstahl 1 560,00
55689
0 - 26,9 Carboloy Edelstahl 1 560,00
55855
0 - 29,1 Tantal Edelstahl 1 560,00
55690
0 - 21 Glas Edelstahl 1 560,00
55691
0 - 29 Saphir Edelstahl 1 560,00
55692
0 - 46 Edelstahl Edelstahl 1 560,00
55693
0 - 69 Carboloy Edelstahl 1 560,00
55694
0 - 73 Tantal Edelstahl 1 560,00
55695
0 - 46 Glas Edelstahl 1 560,00
55696
0 - 61 Saphir Edelstahl 1 560,00
55697
0 - 94 Edelstahl Edelstahl 1 560,00
55698
0 - 136 Carboloy Edelstahl 1 560,00
55856
0 - 144 Tantal Edelstahl 1 560,00
55699
0 - 133 Glas Edelstahl 1 560,00
55700
0 - 173 Saphir Edelstahl 1 560,00
55701
0 - 262 Edelstahl Edelstahl 1 560,00
55702
0 - 376 Carboloy Edelstahl 1 560,00
55857
0 - 398 Tantal Edelstahl 1 560,00
55703
0 - 221 Glas Edelstahl 1 560,00
55704
0 - 292 Saphir Edelstahl 1 560,00
55705
0 - 439 Edelstahl Edelstahl 1 560,00
55706
0 - 629 Carboloy Edelstahl 1 560,00
55707
0 - 667 Tantal Edelstahl 1 560,00
55708
0 - 510 Glas Edelstahl 1 560,00
55709
0 - 669 Saphir Edelstahl 1 560,00
55710
0 - 944 Edelstahl Edelstahl 1 560,00
55711
0 - 1347 Carboloy Edelstahl 1 560,00
55712
0 - 1430 Tantal Edelstahl 1 560,00
55713
0 - 1296 Glas Edelstahl 1 560,00
55714
0 - 1690 Saphir Edelstahl 1 560,00
55715
0 - 2500 Edelstahl Edelstahl 1 560,00
55716
0 - 3549 Carboloy Edelstahl 1 560,00
55717
0 - 3644 Tantal Edelstahl 1 560,00
55718
0 - 2,78 Glas Messing 1 380,00
55719
0 - 4,32 Saphir Messing 1 380,00
55720
0 - 8,28 Edelstahl Messing 1 380,00
55721
0 - 14 Carboloy Messing 1 380,00
55722
0 - 15,3 Tantal Messing 1 380,00
55723
0 - 5,4 Glas Messing 1 380,00
55724
0 - 8,2 Saphir Messing 1 380,00
55725
0 - 15,9 Edelstahl Messing 1 380,00
55726
0 - 26,9 Carboloy Messing 1 380,00
55858
0 - 29,1 Tantal Messing 1 380,00
55727
0 - 21 Glas Messing 1 380,00
55729
0 - 29 Saphir Messing 1 380,00
55730
0 - 46 Edelstahl Messing 1 380,00
55731
0 - 69 Carboloy Messing 1 380,00
55732
0 - 73 Tantal Messing 1 380,00
55733
0 - 46 Glas Messing 1 380,00
55734
0 - 61 Saphir Messing 1 380,00
55735
0 - 94 Edelstahl Messing 1 380,00
55736
0 - 136 Carboloy Messing 1 380,00
55859
0 - 144 Tantal Messing 1 380,00
55737
0 - 133 Glas Messing 1 380,00
55738
0 - 173 Saphir Messing 1 380,00
55739
0 - 262 Edelstahl Messing 1 380,00
55740
0 - 376 Carboloy Messing 1 380,00
55860
0 - 398 Tantal Messing 1 380,00
55741
0 - 221 Glas Messing 1 380,00
55742
0 - 292 Saphir Messing 1 380,00
55743
0 - 439 Edelstahl Messing 1 380,00
55744
0 - 629 Carboloy Messing 1 380,00
55745
0 - 667 Tantal Messing 1 380,00
55746
0 - 510 Glas Messing 1 380,00
55747
0 - 669 Saphir Messing 1 380,00
55748
0 - 944 Edelstahl Messing 1 380,00
55749
0 - 1347 Carboloy Messing 1 380,00
55750
0 - 1430 Tantal Messing 1 380,00
55751
0 - 1296 Glas Messing 1 380,00
55752
0 - 1690 Saphir Messing 1 380,00
55753
0 - 2500 Edelstahl Messing 1 380,00
55754
0 - 3549 Carboloy Messing 1 380,00
55755
0 - 3644 Tantal Messing 1 380,00
