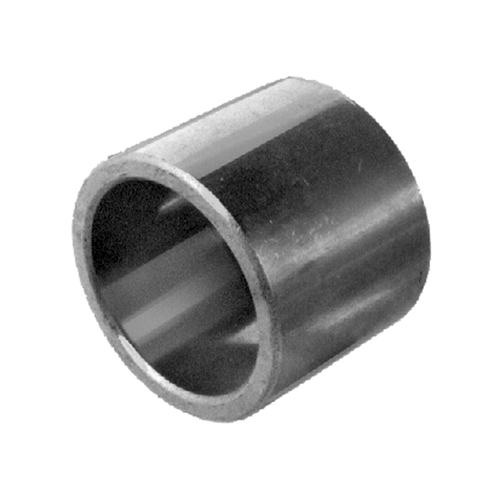

Gleitlagerbuchse aus Sinterbronze - Form J ohne Bund

Keine zusätzlichen Informationen verfügbar.
Allgemeine Information Einbaufertige kalibrierte multiporöse Metall-Gleitlagerbuchse.... mehr

Allgemeine Information

Einbaufertige kalibrierte multiporöse Metall-Gleitlagerbuchse.

Ölgetränkt, wartungsfrei.

Geeignet für hohe Drehzahlen auch bei häufigem Anlaufen.

Buchsen ohne Bund nach DIN 1850 (DIN 4379 Form C).

Bundbuchsen nach DIN 1850 (DIN 4379 Form F).

Für Wellendurchmesser 3 bis 50 mm.

Hohe Lebensdauer bei konstanter Drehzahl ohne Drehrichtungsumkehr.

Bei niedrigen Drehzahlen und wechselnden Drehrichtungen kann sich kein Öl an der Kontaktfläche zur Welle aufstauen (führt zu verringerter Lebensdauer).

Nach dem Einpressen in eine H7-Bohrung beträgt die Innendurchmesser-Toleranz ebenfalls H7.

Werkstoff: Spezial-Sinterbronze, ca. 25 % des Volumens mit Öl ISO VG 68 getränkt

PV-Wert: 1,8 MPa x m/s

Dyn. Lagerbelastung: ca. 10 N/mm2

Max. Umfangsgeschwindigkeit: 6 m/s, abhängig von der Flächenpressung

Temperaturbereich: -10 bis +80 °C

Welle (empfohlen): Toleranz f7, Rauheit Ra max. 0,6, Festigkeit min. 800 N/mm2

Zum anzeigen der Varianten bitte im Querformat benutzen.

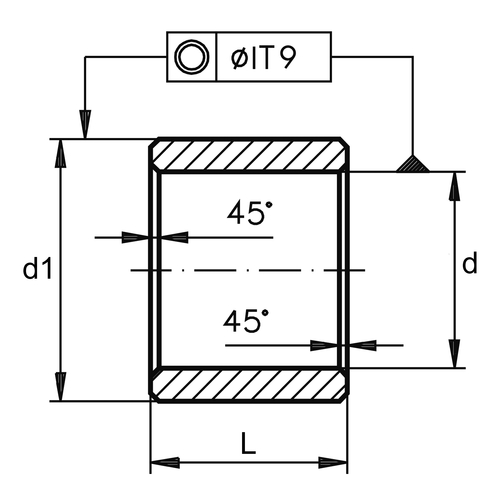

Artikel Bild d1
mm
d12
mm
L
mm
Gewicht
g
Einheit
Stück
Preis
Euro*
Kaufen
706067
3 6 4 0,56 5 15,00
706068
3 6 4 0,56 10 20,00
706069
3 6 6 0,86 5 15,00
706070
3 6 6 0,86 10 20,00
706071
4 7 4 0,7 5 15,00
706072
4 7 4 0,7 10 20,00
706073
4 8 4 1,01 5 15,00
706074
4 8 4 1,01 10 20,00
706075
5 8 8 1,64 5 25,00
706076
5 8 8 1,64 10 30,00
706077
5 8 10 2,05 5 20,00
706078
5 8 10 2,05 10 25,00
706079
5 8 16 3,28 5 10,00
706080
5 8 16 3,28 10 20,00
706081
6 9 6 1,42 5 10,00
706082
6 9 6 1,42 10 15,00
706083
6 9 10 2,37 5 15,00
706084
6 9 10 2,37 10 25,00
706085
6 9 12 2,84 5 15,00
706086
6 9 12 2,84 10 25,00
706087
6 9 16 3,79 5 20,00
706088
6 9 16 3,79 10 30,00
706089
6 10 6 1,96 5 20,00
706090
6 10 6 1,96 10 30,00
706091
6 10 10 3,27 5 20,00
706092
6 10 10 3,27 10 25,00
706093
6 10 12 3,92 5 25,00
706094
6 10 12 3,92 10 35,00
706095
6 10 16 5,23 5 30,00
706096
6 10 16 5,23 10 40,00
706097
6 12 6 3,41 5 25,00
706098
6 12 6 3,41 10 30,00
706099
8 11 8 2,4 5 20,00
706100
8 11 8 2,4 10 25,00
706101
8 11 12 3,6 5 30,00
706102
8 11 12 3,6 10 40,00
706103
8 12 8 3,37 5 20,00
706104
8 12 8 3,37 10 30,00
706105
8 12 12 5,05 5 20,00
706106
8 12 12 5,05 10 30,00
706107
8 12 20 8,42 5 40,00
706108
8 12 20 8,42 10 55,00
706109
10 13 10 3,63 5 20,00
706110
10 13 10 3,63 10 30,00
706111
10 14 16 8,08 5 20,00
706112
10 14 16 8,08 10 30,00
706113
10 16 10 8,2 5 20,00
706114
10 16 10 8,2 10 30,00
706115
12 15 12 5,11 5 15,00
706116
12 15 12 5,11 10 25,00
706117
12 15 20 8,52 5 25,00
706118
12 15 20 8,52 10 35,00
706119
12 16 12 7,06 5 20,00
706120
12 16 12 7,06 10 30,00
706121
12 18 12 10,7 5 25,00
706122
12 18 12 10,7 10 35,00
706123
12 18 16 14,3 5 30,00
706124
12 18 16 14,3 10 40,00
706125
12 18 20 17,8 5 35,00
706126
12 18 20 17,8 10 45,00
706127
14 18 22 14,8 5 35,00
706128
14 18 22 14,8 10 45,00
706129
14 20 12 12,9 5 35,00
706130
14 20 12 12,9 10 50,00
706131
14 20 14 15 5 40,00
706132
14 20 14 15 10 50,00
706133
15 19 20 14,3 5 35,00
706134
15 19 20 14,3 10 50,00
706135
15 21 16 18,2 5 45,00
706136
15 21 16 18,2 10 65,00
706137
16 20 16 12,2 5 30,00
706138
16 20 16 12,2 10 45,00
706139
16 20 20 15,3 5 40,00
706140
16 20 20 15,3 10 50,00
706141
16 20 25 19 5 50,00
706142
16 20 25 19 10 65,00
706143
16 20 32 24,3 5 70,00
706144
16 20 32 24,3 10 95,00
706145
16 22 16 19,2 5 40,00
706146
16 22 16 19,2 10 60,00
706147
16 22 20 24 5 50,00
706148
16 22 20 24 10 70,00
706149
16 22 30 36 5 65,00
706150
16 22 30 36 10 85,00
706151
18 22 18 15,1 5 35,00
706152
18 22 18 15,1 10 50,00
706153
18 24 18 23,8 5 50,00
706154
18 24 18 23,8 10 65,00
706155
18 24 28 37,1 5 50,00
706156
18 24 28 37,1 10 75,00
706157
18 25 18 28,6 5 50,00
706158
18 25 18 28,6 10 75,00
706159
20 24 32 29,8 5 45,00
706160
20 24 32 29,8 10 70,00
706161
20 25 16 18,9 5 35,00
706162
20 25 16 18,9 10 55,00
706163
20 25 20 23,7 5 55,00
706164
20 25 20 23,7 10 85,00
706165
20 25 25 29,6 5 55,00
706166
20 25 25 29,6 10 80,00
706167
20 25 30 35,5 5 85,00
706168
20 25 30 35,5 10 130,00
706169
20 26 20 29,2 5 55,00
706170
20 26 20 29,2 10 80,00
706171
20 26 25 36,5 5 70,00
706172
20 26 25 36,5 10 110,00
706173
20 26 30 43,8 5 90,00
706174
20 26 30 43,8 10 135,00
706175
20 26 32 46,8 5 100,00
706176
20 26 32 46,8 10 150,00
706177
20 28 25 50,5 5 105,00
706178
20 28 25 50,5 10 160,00
706179
22 28 22 34,9 5 65,00
706180
22 28 22 34,9 10 95,00
706181
25 30 20 28,9 5 55,00
706182
25 30 20 28,9 10 80,00
706183
25 30 25 36,2 5 75,00
706184
25 30 25 36,2 10 115,00
706185
25 30 30 43,4 5 100,00
706186
25 30 30 43,4 10 150,00
706187
25 30 40 57,9 5 125,00
706188
25 30 40 57,9 10 185,00
706189
25 32 20 41,9 5 100,00
706190
25 32 20 41,9 10 145,00
706191
25 32 25 52,4 5 85,00
706192
25 32 25 52,4 10 120,00
706193
25 32 30 62,9 5 110,00
706194
25 32 30 62,9 10 150,00
706195
25 32 32 67,1 5 115,00
706196
25 32 32 67,1 10 165,00
706197
25 32 40 83,9 5 130,00
706198
25 32 40 83,9 10 185,00
706199
28 36 28 73,1 5 105,00
706200
28 36 28 73,1 10 150,00
706201
30 38 20 57,2 5 105,00
706202
30 38 20 57,2 10 150,00
706203
30 38 24 68,7 5 95,00
706204
30 38 24 68,7 10 130,00
706205
30 38 30 85,8 5 120,00
706206
30 38 30 85,8 10 170,00
706207
30 38 40 114,4 5 190,00
706208
30 38 40 114,4 10 265,00
706209
30 40 30 90,8 5 250,00
706210
30 40 30 90,8 10 345,00
706211
32 40 32 96,9 5 120,00
706212
32 40 32 96,9 10 135,00
706213
35 44 28 103,6 5 115,00
706214
35 44 28 103,6 10 155,00
706215
35 44 35 129,9 5 170,00
706216
35 44 35 129,9 10 235,00
706217
35 45 35 147,3 5 210,00
706218
35 45 35 147,3 10 285,00
706219
36 45 36 139,2 5 185,00
706220
36 45 36 139,2 10 255,00
706221
40 46 32 86,8 5 110,00
706222
40 46 32 86,8 10 155,00
706223
40 46 40 108,5 5 185,00
706224
40 46 40 108,5 10 260,00
706225
40 50 25 118,3 5 135,00
706226
40 50 25 118,3 10 180,00
706227
40 50 40 189,3 5 210,00
706228
40 50 40 189,3 10 290,00
706229
45 55 45 236,7 2 148,00
706230
45 55 45 236,7 6 258,00
706231
45 56 45 263,1 5 325,00
706232
45 56 45 263,1 10 450,00
706233
50 56 32 107 5 215,00
706234
50 56 32 107 10 295,00
706235
50 56 50 167,3 5 295,00
706236
50 56 50 167,3 10 405,00
706237
50 60 32 185,1 5 305,00
706238
50 60 32 185,1 10 420,00
706239
50 60 40 231,4 2 162,00
706240
50 60 40 231,4 6 276,00
706241
50 60 50 289,3 2 148,00
706242
50 60 50 289,3 6 252,00
