Durchflussmesser aus PVC-U - Skala: 350 mm

Durchflussmesser aus PVC-U - Skala: 350 mm

Produktspezifikation Praxisgerecht abgestufte Messbereiche nach DIN Erhöhte... mehr

Menü schließen

Produktspezifikation

Praxisgerecht abgestufte Messbereiche nach DIN

Erhöhte Messwertstabilität durch Werkstoffe mit reduzierter Feuchtigkeitsaufnahme

Erhöhte Genauigkeit durch optimierte Messrohrgeometrie

Korrosionsbeständig

Weichmacherfrei, daher physiologisch indifferent

Hohe Schlagzähigkeit, jedoch schlagempfindlich in der Kälte

Hohe mechanische Festigkeit

Hohe Zeitstandfestigkeit

Hermetisch dicht, Verschraubung mit RD-Dichtringen

Wartungsarm

Flüssigkeitsdicht gekapselter Magnet mit nur einer Polarisierung für Mono- und bistabile Funktion

Technische Spezifikation

Werkstoff:

Messrohr: PVC-U (Polyvinylchlorid, hart), transparent

Schwebekörper: PVDF (Polyvinylidenfluorid), Edelstahl 1.4301 (V2A) oder PVDF mit flüssigkeitsdicht gekapseltem Magnet

RD-Dichtringe: EPDM (Ethylen-Propylen-Dien-Kautschuk); FPM (Fluorkautschuk) auf Anfrage

Anschluss-Verschraubungen: PVC-U (Polyvinylchlorid, hart), grau (RAL 7011)

Messbereich: 15 - 10.000 l/h

Anzeigegenauigkeit: nach VDI / VDE 3513, Bl. 2

Druckstufe: PN 10 bei +20 °C

Durchflussmedien: Technisch reine, neutrale und aggressive Flüssigkeiten

Medientemperatur: +60 °C

Rohranschluss: PVC-U-Verschraubung DIN 8063 mit Einlegteil als Klebemuffe

Einbaulage: Vertikal; Durchflussrichtung von unten nach oben

Hinweis: Enthält gem. REACH Artikel 33 folgenden als SVHC identifizierten Stoff oberhalb des Grenzwerts: Blei (Pb); CAS: 7439-92-1 EG-Nummer: 231-100-4

Allgemeine Information Durchflussmesser hoher Messgenauigkeit und Betriebssicherheit für... mehr

Menü schließen

Allgemeine Information

Durchflussmesser hoher Messgenauigkeit und Betriebssicherheit für den Einsatz in Labor, Technikum und Betrieb. Erfüllt die hohen Anforderungen der Verfahrenstechnik und ist durch Grenzwert- Signalgeber und Messwertfernübertragung in der Prozessautomatisierung einsetzbar.

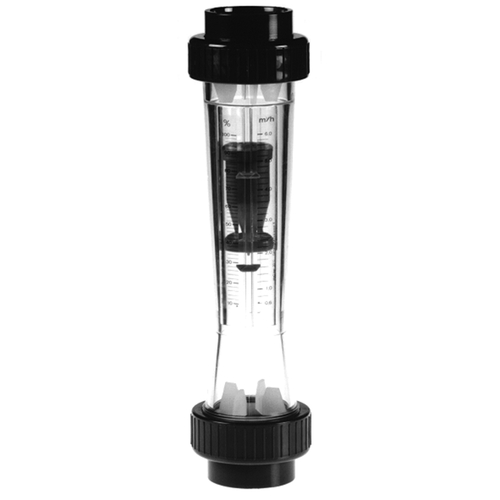

Transparenter Messkörper aus PVC-U bzw. PA, Ausführung in drei Baulängen. Das Medium durchströmt den Durchflussmesser von unten nach oben. Durch die Strömungskräfte wird der Schwebekörper reibungsfrei angehoben und zeigt mit seiner oberen Ablesekante direkt das auf der Messrohrskala angegebene Durchflussvolumen. Die optimierte Stabilisierung des Schwebekörpers erleichtert die Ablesung. Die Messbereichsskala auf dem konischen Messrohr gibt serienmäßig l/h für Wasser von +20 °C an. Das Messrohr ist mit äußeren Schwalbenschwanzleisten mit zwei verschiebbaren Sollwertanzeigen zur optischen Kennzeichnung des minimalen und maximalen Durchflussvolumens bzw. zur Aufnahme von Grenzwertsignalgebern ausgestattet. Der serienmäßig aus PVDF bestehende Schwebekörper sowie der Schwebekörper- Fänger befinden sich im Messrohr.

Für die automatische Messwerterfassung wird der Schwebekörper mit einem flüssigkeitsdicht eingebetteten Magneteinsatz ausgestattet. In Verbindung mit zwei RD-Dichtringen sorgen die Anschlussverschraubungen (Klebemuffen) für eine betriebssichere Abdichtung und eine schnelle, unproblematische radiale Montage.

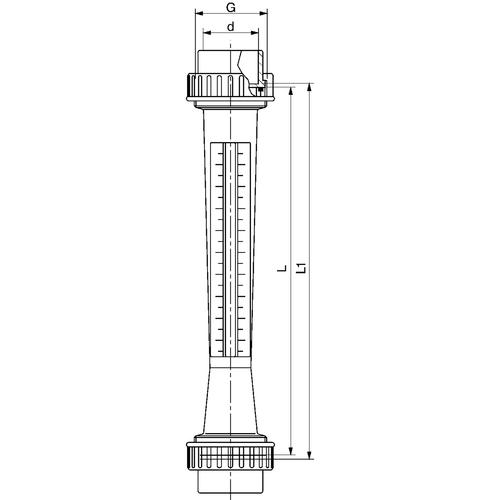

Artikel	d mm	NW mm	DIN 8063 Verschraubung	Messbereich Flüssigkeiten l/h	Werkstoff Schwebekörper	Einheit Stück	Preis Euro*
350693	32	25	G 1 1/2"	15 - 150	PVDF	1	331,00
350694	32	25	G 1 1/2"	30 - 300	PVDF	1	331,00
350695	32	25	G 1 1/2"	60 - 600	PVDF	1	331,00
350696	32	25	G 1 1/2"	100 - 1000	PVDF	1	331,00
350697	40	32	G 2"	150 - 1500	PVDF	1	446,00
350698	40	32	G 2"	250 - 2500	PVDF	1	446,00
350699	50	40	G 2 1/4"	200 - 2000	PVDF	1	486,00
350700	50	40	G 2 1/4"	300 - 3000	PVDF	1	486,00
350701	63	50	G 2 3/4"	400 - 4000	PVDF	1	682,00
350702	63	50	G 2 3/4"	600 - 6000	PVDF	1	682,00
350703	63	50	G 2 3/4"	1000 - 10000	PVDF	1	682,00
350715	32	25	G 1 1/2"	15 - 150	PVDF-M	1	419,00
350716	32	25	G 1 1/2"	30 - 300	PVDF-M	1	419,00
350717	32	25	G 1 1/2"	60 - 600	PVDF-M	1	419,00
350718	32	25	G 1 1/2"	100 - 1000	PVDF-M	1	419,00
350719	40	32	G 2"	150 - 1500	PVDF-M	1	555,00
350720	40	32	G 2"	250 - 2500	PVDF-M	1	555,00
350721	50	40	G 2 1/4"	200 - 2000	PVDF-M	1	573,00
350722	50	40	G 2 1/4"	300 - 3000	PVDF-M	1	573,00
350723	63	50	G 2 3/4"	400 - 4000	PVDF-M	1	767,00
350724	63	50	G 2 3/4"	600 - 6000	PVDF-M	1	767,00
350725	63	50	G 2 3/4"	1000 - 10000	PVDF-M	1	767,00
