Trapezgewinde-Spindel aus Stahl

Technische Spezifikation Werkstoff Spindel: Stahl C15 Länge: 1 m... mehr

Technische Spezifikation

Werkstoff Spindel: Stahl C15

Länge: 1 m

Trapezgewinde: nach ISO DIN 103 (Ausnahme Sondersteigung bei Tr. 10x3 und Tr. 14x4)

max. Steigungsabweichung: max. ±0,15 mm / 300 mm (gerolltes Gewinde)

Toleranzfeld: 7e

max. Geradheitsabweichung: 0,8 mm/m

max. Drehzahl: 1.500 min-1 (je nach Belastung und Dauer)

max. Vorschub: 7,5 m/min. (eingängig) oder 15 m/min. (zweigängig), je nach Größe, Werkstoffkombination, Belastung und Dauer

Allgemeine Information Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und... mehr

Allgemeine Information

Einsatz im Anlagenbau, Maschinenbau, Lebensmitteltechnik und Labortechnik.

Umwandlung einer Drehbewegung in eine Längsbewegung (z.B. Hubanlage). In seltenen Fällen auch umgekehrt zur Umwandlung einer Längsbewegung in eine Drehbewegung.

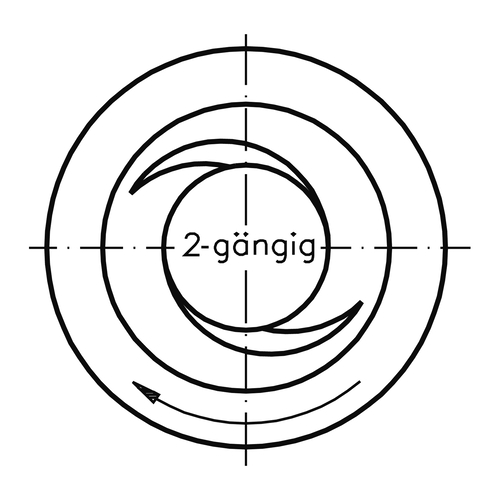

Spindeln mit Trapezgewinde, eingängig rechts oder links, oder zweigängig rechts (doppelter Vorschub), Größen von Tr. 10x3 bis Tr. 24x5 (Durchmesser x Steigung).

Muttern erhältlich als runde Muttern, Flansch- und Sechskantmuttern.

Dimensionierung und Auswahl der Werkstoffe:

Größenbestimmung anhand Berechnung und Tabellen unter Berücksichtigung der Sicherheit gegen Knickung (Wegknicken der Spindel unter Druckbelastung).

Stahlspindeln für Standardanwendungen. Edelstahlspindeln, wenn Korrosionsbeständigkeit gefordert ist.

Rotgussmuttern mit guten Notlaufeigenschaften für häufig benutzte Antriebe.

Graugussmuttern für geringere Geschwindigkeiten bzw. seltenere Anwendung.

Kunststoffmuttern mit guten Notlaufeigenschaften, für geringe Belastungen.

Stahlmuttern und Edelstahlmuttern nur als Befestigungsgewinde oder zur Handverstellung. Diese Werkstoffe neigen zum Festfressen (Kaltverschweißen).

Hinweise zur Selbsthemmung:

Die aufgeführten eingängigen Spindeln sind in Verbindung mit Metallmuttern theoretisch statisch selbsthemmend. Z.B. Vibrationen können die Selbsthemmung jedoch vermindern oder ganz aufheben. Antriebe mit Kunststoffmutter und alle zweigängigen Spindeln sind nicht selbsthemmend.

Artikel Bild Drehrichtung Außengewinde1 min. Kern-Ø
mm
min. Flanken-Ø
mm
max. Flanken-Ø
mm
Gewicht
kg
Länge
mm
Einheit
Stück
Preis
Euro*
Kaufen
7051412
eingängig rechts Tr. 10x3 6 8,191 8,415 0,6 1.000 5 110,00
7051422
eingängig rechts Tr. 10x3 6 8,191 8,415 0,6 1.000 10 180,00
7051432
eingängig rechts Tr. 10x3 6 8,191 8,415 0,9 1.500 5 175,00
7051442
eingängig rechts Tr. 10x3 6 8,191 8,415 0,9 1.500 10 185,00
7051452
eingängig rechts Tr. 10x3 6 8,191 8,415 1,2 2.000 5 225,00
7051462
eingängig rechts Tr. 10x3 6 8,191 8,415 1,2 2.000 10 365,00
705147
eingängig rechts Tr. 12x3 7,84 10,191 10,415 0,8 1.000 5 125,00
705148
eingängig rechts Tr. 12x3 7,84 10,191 10,415 0,8 1.000 10 205,00
705149
eingängig rechts Tr. 12x3 7,84 10,191 10,415 1,2 1.500 5 185,00
705150
eingängig rechts Tr. 12x3 7,84 10,191 10,415 1,2 1.500 10 300,00
705151
eingängig rechts Tr. 12x3 7,84 10,191 10,415 1,6 2.000 5 240,00
705152
eingängig rechts Tr. 12x3 7,84 10,191 10,415 1,6 2.000 10 380,00
7051532
eingängig rechts Tr. 14x4 8,8 11,64 12,415 0,9 1.000 5 145,00
7051542
eingängig rechts Tr. 14x4 8,8 11,64 12,415 0,9 1.000 10 235,00
7051552
eingängig rechts Tr. 14x4 8,8 11,64 12,415 1,35 1.500 5 235,00
7051562
eingängig rechts Tr. 14x4 8,8 11,64 12,415 1,35 1.500 10 370,00
7051572
eingängig rechts Tr. 14x4 8,8 11,64 12,415 1,8 2.000 5 300,00
7051582
eingängig rechts Tr. 14x4 8,8 11,64 12,415 1,8 2.000 10 475,00
705159
eingängig rechts Tr. 16x4 10,8 13,64 13,905 1,4 1.000 5 190,00
705160
eingängig rechts Tr. 16x4 10,8 13,64 13,905 1,4 1.000 10 310,00
705161
eingängig rechts Tr. 16x4 10,8 13,64 13,905 2,1 1.500 5 270,00
705162
eingängig rechts Tr. 16x4 10,8 13,64 13,905 2,1 1.500 10 430,00
705163
eingängig rechts Tr. 16x4 10,8 13,64 13,905 2,8 2.000 5 350,00
705164
eingängig rechts Tr. 16x4 10,8 13,64 13,905 2,8 2.000 10 550,00
705165
eingängig rechts Tr. 18x4 12,8 15,64 15,905 1,6 1.000 5 230,00
705166
eingängig rechts Tr. 18x4 12,8 15,64 15,905 1,6 1.000 10 380,00
705167
eingängig rechts Tr. 18x4 12,8 15,64 15,905 2,4 1.500 5 320,00
705168
eingängig rechts Tr. 18x4 12,8 15,64 15,905 2,4 1.500 10 520,00
705169
eingängig rechts Tr. 18x4 12,8 15,64 15,905 3,2 2.000 2 162,00
705170
eingängig rechts Tr. 18x4 12,8 15,64 15,905 3,2 2.000 6 372,00
705171
eingängig rechts Tr. 20x4 14,8 17,64 17,905 2,1 1.000 5 250,00
705172
eingängig rechts Tr. 20x4 14,8 17,64 17,905 2,1 1.000 10 415,00
705173
eingängig rechts Tr. 20x4 14,8 17,64 17,905 3,15 1.500 5 345,00
705174
eingängig rechts Tr. 20x4 14,8 17,64 17,905 3,15 1.500 10 550,00
705175
eingängig rechts Tr. 20x4 14,8 17,64 17,905 4,2 2.000 2 164,00
705176
eingängig rechts Tr. 20x4 14,8 17,64 17,905 4,2 2.000 6 378,00
705177
eingängig rechts Tr. 24x5 17,5 21,094 21,394 2,9 1.000 5 300,00
705178
eingängig rechts Tr. 24x5 17,5 21,094 21,394 2,9 1.000 10 490,00
705179
eingängig rechts Tr. 24x5 17,5 21,094 21,394 4,35 1.500 2 174,00
705180
eingängig rechts Tr. 24x5 17,5 21,094 21,394 4,35 1.500 6 402,00
705181
eingängig rechts Tr. 24x5 17,5 21,094 21,394 5,8 2.000 2 226,00
705182
eingängig rechts Tr. 24x5 17,5 21,094 21,394 5,8 2.000 6 522,00
7051832
eingängig links Tr. 10x3 5,84 8,191 8,415 0,6 1.000 5 135,00
7051842
eingängig links Tr. 10x3 5,84 8,191 8,415 0,6 1.000 10 215,00
7051852
eingängig links Tr. 10x3 5,84 8,191 8,415 0,9 1.500 5 190,00
7051862
eingängig links Tr. 10x3 5,84 8,191 8,415 0,9 1.500 10 305,00
7051872
eingängig links Tr. 10x3 5,84 8,191 8,415 1,2 2.000 5 245,00
7051882
eingängig links Tr. 10x3 5,84 8,191 8,415 1,2 2.000 10 395,00
705189
eingängig links Tr. 12x3 7,84 10,191 10,415 0,8 1.000 5 155,00
705190
eingängig links Tr. 12x3 7,84 10,191 10,415 0,8 1.000 10 255,00
705191
eingängig links Tr. 12x3 7,84 10,191 10,415 1,2 1.500 5 220,00
705192
eingängig links Tr. 12x3 7,84 10,191 10,415 1,2 1.500 10 355,00
705193
eingängig links Tr. 12x3 7,84 10,191 10,415 1,6 2.000 5 265,00
705194
eingängig links Tr. 12x3 7,84 10,191 10,415 1,6 2.000 10 420,00
7051952
eingängig links Tr. 14x4 8,8 11,64 12,415 0,9 1.000 5 190,00
7051962
eingängig links Tr. 14x4 8,8 11,64 12,415 0,9 1.000 10 305,00
7051972
eingängig links Tr. 14x4 8,8 11,64 12,415 1,35 1.500 5 245,00
7051982
eingängig links Tr. 14x4 8,8 11,64 12,415 1,35 1.500 10 390,00
7051992
eingängig links Tr. 14x4 8,8 11,64 12,415 1,8 2.000 5 320,00
7052002
eingängig links Tr. 14x4 8,8 11,64 12,415 1,8 2.000 10 505,00
705201
eingängig links Tr. 16x4 10,8 13,64 13,905 1,4 1.000 5 215,00
705202
eingängig links Tr. 16x4 10,8 13,64 13,905 1,4 1.000 10 345,00
705203
eingängig links Tr. 16x4 10,8 13,64 13,905 2,1 1.500 5 335,00
705204
eingängig links Tr. 16x4 10,8 13,64 13,905 2,1 1.500 10 530,00
705205
eingängig links Tr. 16x4 10,8 13,64 13,905 2,8 2.000 2 168,00
705206
eingängig links Tr. 16x4 10,8 13,64 13,905 2,8 2.000 6 372,00
705207
eingängig links Tr. 18x4 12,8 15,64 15,905 1,6 1.000 5 250,00
705208
eingängig links Tr. 18x4 12,8 15,64 15,905 1,6 1.000 10 405,00
705209
eingängig links Tr. 18x4 12,8 15,64 15,905 2,4 1.500 5 365,00
705210
eingängig links Tr. 18x4 12,8 15,64 15,905 2,4 1.500 10 585,00
705211
eingängig links Tr. 18x4 12,8 15,64 15,905 3,2 2.000 2 182,00
705212
eingängig links Tr. 18x4 12,8 15,64 15,905 3,2 2.000 6 408,00
705213
eingängig links Tr. 20x4 14,8 17,64 17,905 2,1 1.000 5 260,00
705214
eingängig links Tr. 20x4 14,8 17,64 17,905 2,1 1.000 10 425,00
705215
eingängig links Tr. 20x4 14,8 17,64 17,905 3,15 1.500 2 150,00
705216
eingängig links Tr. 20x4 14,8 17,64 17,905 3,15 1.500 6 348,00
705217
eingängig links Tr. 20x4 14,8 17,64 17,905 4,2 2.000 2 194,00
705218
eingängig links Tr. 20x4 14,8 17,64 17,905 4,2 2.000 6 450,00
705219
eingängig links Tr. 24x5 17,5 21,094 21,394 2,9 1.000 5 340,00
705220
eingängig links Tr. 24x5 17,5 21,094 21,394 2,9 1.000 10 550,00
705221
eingängig links Tr. 24x5 17,5 21,094 21,394 4,35 1.500 2 204,00
705222
eingängig links Tr. 24x5 17,5 21,094 21,394 4,35 1.500 6 474,00
705223
eingängig links Tr. 24x5 17,5 21,094 21,394 5,8 2.000 1 124,00
705224
eingängig links Tr. 24x5 17,5 21,094 21,394 5,8 2.000 3 291,00
705309
zweigängig rechts Tr. 12x6P3 7,84 10,191 10,415 0,8 1.000 2 114,00
705310
zweigängig rechts Tr. 12x6P3 7,84 10,191 10,415 0,8 1.000 6 261,00
705311
zweigängig rechts Tr. 12x6P3 7,84 10,191 10,415 1,2 1.500 2 162,00
705312
zweigängig rechts Tr. 12x6P3 7,84 10,191 10,415 1,2 1.500 6 366,00
705313
zweigängig rechts Tr. 12x6P3 7,84 10,191 10,415 1,6 2.000 2 208,00
705314
zweigängig rechts Tr. 12x6P3 7,84 10,191 10,415 1,6 2.000 6 468,00
705315
zweigängig rechts Tr. 16x8P4 10,8 13,64 13,905 1,4 1.000 2 152,00
705316
zweigängig rechts Tr. 16x8P4 10,8 13,64 13,905 1,4 1.000 6 354,00
705317
zweigängig rechts Tr. 16x8P4 10,8 13,64 13,905 2,1 1.500 2 216,00
705318
zweigängig rechts Tr. 16x8P4 10,8 13,64 13,905 2,1 1.500 6 492,00
705319
zweigängig rechts Tr. 16x8P4 10,8 13,64 13,905 2,8 2.000 1 128,00
705320
zweigängig rechts Tr. 16x8P4 10,8 13,64 13,905 2,8 2.000 3 291,00
705321
zweigängig rechts Tr. 20x8P4 14,8 17,64 17,905 2,1 1.000 2 216,00
705322
zweigängig rechts Tr. 20x8P4 14,8 17,64 17,905 2,1 1.000 6 486,00
705323
zweigängig rechts Tr. 20x8P4 14,8 17,64 17,905 3,15 1.500 1 146,00
705324
zweigängig rechts Tr. 20x8P4 14,8 17,64 17,905 3,15 1.500 3 333,00
705325
zweigängig rechts Tr. 20x8P4 14,8 17,64 17,905 4,2 2.000 1 190,00
705326
zweigängig rechts Tr. 20x8P4 14,8 17,64 17,905 4,2 2.000 3 435,00
705327
zweigängig rechts Tr. 24x10P5 17,5 21,094 21,394 2,9 1.000 2 252,00
705328
zweigängig rechts Tr. 24x10P5 17,5 21,094 21,394 2,9 1.000 6 570,00
705329
zweigängig rechts Tr. 24x10P5 17,5 21,094 21,394 4,35 1.500 1 172,00
705330
zweigängig rechts Tr. 24x10P5 17,5 21,094 21,394 4,35 1.500 3 390,00
705331
zweigängig rechts Tr. 24x10P5 17,5 21,094 21,394 5,8 2.000 1 222,00
705332
zweigängig rechts Tr. 24x10P5 17,5 21,094 21,394 5,8 2.000 3 504,00
