Produktspezifikation
Nadelventil mit hochpräziser Bohrung aus Messing und Edelstahl mit FPM-Dichtung für extrem kleinste Durchflussmengen von Gasen und Flüssigkeiten.
Das Nadelventil bietet eine außerordentlich exakte Einstellmöglichkeit des Durchflusses. Die gleitende Nadel mit konischem Anschliff bewegt sich in einer Düsenbohrung hin und her und verändert den Öffnungsquerschnitt linear mit der Spindeldrehung.
Der Drosselquerschnitt ist bei exakter Spindeleinstellung reproduzierbar.
Die Hysterese der Öffnungskennlinie wird durch eine Feder eliminiert.
Technische Spezifikation
Werkstoff:
Gehäuse: Edelstahl oder Messing
Düse: Fluor-Elastomer
Nadel: Edelstahl
Dichtung: FPM (Fluorkautschuk)
Anschluss: Innengewinde NPT 1/8"
Durchflussmedien: Gase und Flüssigkeiten
Max. Durchfluss:
Gase: 420 l/h (bei 1 bar und ausgangsseitig atmosphärischem Druck)
Flüssigkeiten: 14,5 l/h
Kv-Wert: 0,0145 m3/h
Ausführung: Durchgangs- oder Eck-Nadelventil
| Artikel | Bild | Ausführung |
PN1 bar
|
max. Temp. °C
| Werkstoff |
Einheit Stück
|
Preis Euro* | Kaufen |
|---|
Artikel
|
|
Ausführung
|
PN1 bar
|
max. Temp. °C
|
Werkstoff
|
Einheit Stück
|
Preis Euro* |
Kaufen
|
|---|---|---|---|---|---|---|---|---|
| 55838 |
|

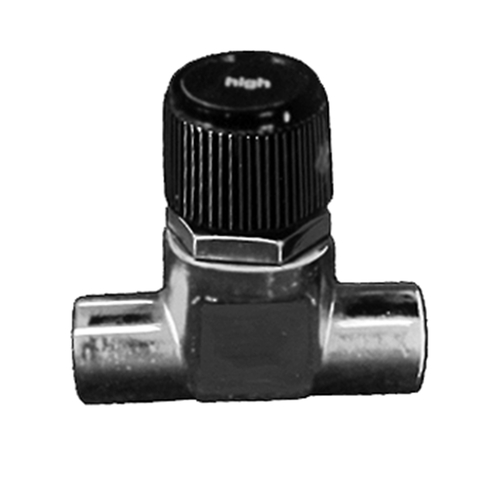

Durchgang | 65 | 120 | Edelstahl | 1 | 491,00 | |
| 55839 |
|
Durchgang | 40 | 85 | Messing | 1 | 411,00 | |
| 55840 |
|

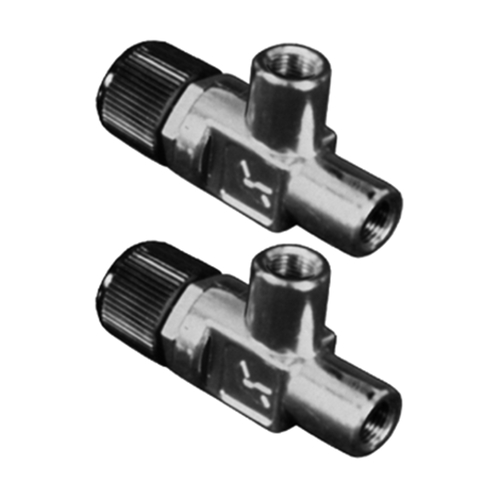

Eck | 65 | 120 | Edelstahl | 1 | 491,00 | |
| 55841 |
|
Eck | 40 | 85 | Messing | 1 | 411,00 |
[1] bei +20 °C
