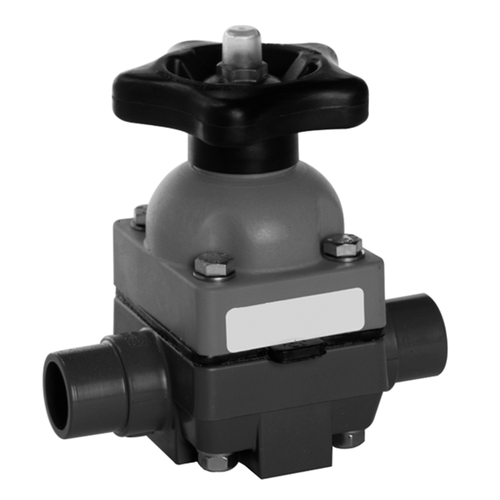

Membranventil aus PP

Produktspezifikation Hohe Schlagzähigkeit, außer bei Temperaturen unter... mehr

Menü schließen

Produktspezifikation

Hohe Schlagzähigkeit, außer bei Temperaturen unter +10 °C

Gute mechanische Festigkeitswerte

Sehr gute dielektrische Eigenschaften

Gute Temperaturbeständigkeit

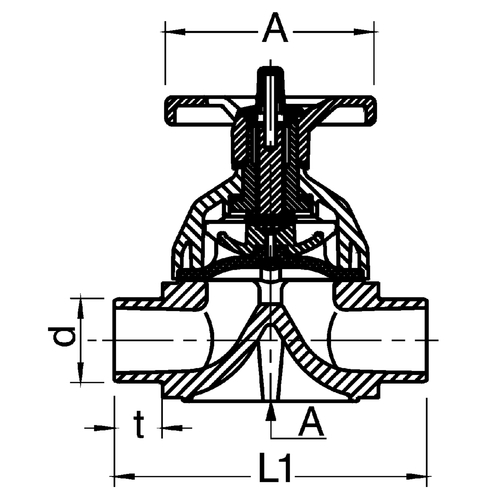

Technische Spezifikation

Werkstoff Strömungskörper:

Gehäuseunterteil: PP (Polypropylen)

Gehäuseoberteil: PP (Polypropylen), glasfaserverstärkt

Formmembran: EPDM (Ethylen-Propylen-Kautschuk); PTFE (Polytetrafluorethylen) mediumseitig, mit einvulkanisierter, extrem reißfester Gewebeeinlage

Ventilart: Membranventil

Durchflussrichtung: beliebig

Einbaulage: beliebig

Max. Betriebsdruck: 10 bar bei +20 °C

Baugröße: DN 15 bis 50

Medien: Neutrale und aggressive flüssige und gasförmige Medien, auch mit Feststoffanteilen mit in der Verfahrenstechnik üblichen Konzentrationen und Korngrößen

Max. Temperatur:

Strömungskörper: +80 °C

Membran: EPDM von -40 bis +90 °C; PTFE von -40 bis +120 °C

Anschluss: Schweißstutzen nach DIN 16962 oder Verschraubung mit Schweißmuffe oder GFK-Flansch

Allgemeine Information Einsatz für chemische und pharmazeutische Industrie, Umwelt- und... mehr

Menü schließen

Allgemeine Information

Einsatz für chemische und pharmazeutische Industrie, Umwelt- und Verfahrenstechnik, Oberflächentechnik, Wasseraufbereitungs- und Abwassertechnik sowie Anlagen- und Apparatebau.

Hohe Durchfluss- oder K_V-Werte

Niedriger Durchflusswiderstand

Erhöhte Zeitstandfestigkeit

Gute chemische Beständigkeit

Betriebssicher und wartungsarm

Artikel	NW mm	Anschluss	PN¹ bar	Werkstoff Membran	Einheit Stück	Preis Euro*
350480	15	Schweißstutzen (Stumpf/Muffe) 20 mm	10	EPDM	1	114,00
350481	20	Schweißstutzen (Stumpf/Muffe) 25 mm	10	EPDM	1	122,00
350482	25	Schweißstutzen (Stumpf/Muffe) 32 mm	10	EPDM	1	142,00
350483	32	Schweißstutzen (Stumpf/Muffe) 40 mm	10	EPDM	1	167,00
350484	40	Schweißstutzen (Stumpf/Muffe) 50 mm	10	EPDM	1	217,00
350485	50	Schweißstutzen (Stumpf/Muffe) 63 mm	10	EPDM	1	255,00
350486	15	Verschraubung mit Schweißmuffe 20 mm	10	EPDM	1	135,00
350487	20	Verschraubung mit Schweißmuffe 25 mm	10	EPDM	1	148,00
350488	25	Verschraubung mit Schweißmuffe 32 mm	10	EPDM	1	187,00
350489	32	Verschraubung mit Schweißmuffe 40 mm	10	EPDM	1	223,00
350490	40	Verschraubung mit Schweißmuffe 50 mm	10	EPDM	1	298,00
350491	50	Verschraubung mit Schweißmuffe 63 mm	10	EPDM	1	369,00
350492	15	GFK-Flansch 20 mm	10	EPDM	1	180,00
350493	20	GFK-Flansch 25 mm	10	EPDM	1	193,00
350494	25	GFK-Flansch 32 mm	10	EPDM	1	227,00
350495	32	GFK-Flansch 40 mm	10	EPDM	1	289,00
350496	40	GFK-Flansch 50 mm	10	EPDM	1	347,00
350497	50	GFK-Flansch 63 mm	10	EPDM	1	420,00
350498	15	Schweißstutzen (Stumpf/Muffe) 20 mm	10	PTFE	1	223,00
350499	20	Schweißstutzen (Stumpf/Muffe) 25 mm	10	PTFE	1	236,00
350500	25	Schweißstutzen (Stumpf/Muffe) 32 mm	10	PTFE	1	249,00
350501	32	Schweißstutzen (Stumpf/Muffe) 40 mm	10	PTFE	1	319,00
350502	40	Schweißstutzen (Stumpf/Muffe) 50 mm	10	PTFE	1	369,00
350503	50	Schweißstutzen (Stumpf/Muffe) 63 mm	10	PTFE	1	446,00
350504	15	Verschraubung mit Schweißmuffe 20 mm	10	PTFE	1	253,00
350505	20	Verschraubung mit Schweißmuffe 25 mm	10	PTFE	1	268,00
350506	25	Verschraubung mit Schweißmuffe 32 mm	10	PTFE	1	296,00
350507	32	Verschraubung mit Schweißmuffe 40 mm	10	PTFE	1	354,00
350508	40	Verschraubung mit Schweißmuffe 50 mm	10	PTFE	1	411,00
350509	50	Verschraubung mit Schweißmuffe 63 mm	10	PTFE	1	488,00
350510	15	GFK-Flansch 20 mm	10	PTFE	1	270,00
350511	20	GFK-Flansch 25 mm	10	PTFE	1	285,00
350512	25	GFK-Flansch 32 mm	10	PTFE	1	317,00
350513	32	GFK-Flansch 40 mm	10	PTFE	1	392,00
350514	40	GFK-Flansch 50 mm	10	PTFE	1	443,00
350515	50	GFK-Flansch 63 mm	10	PTFE	1	563,00
