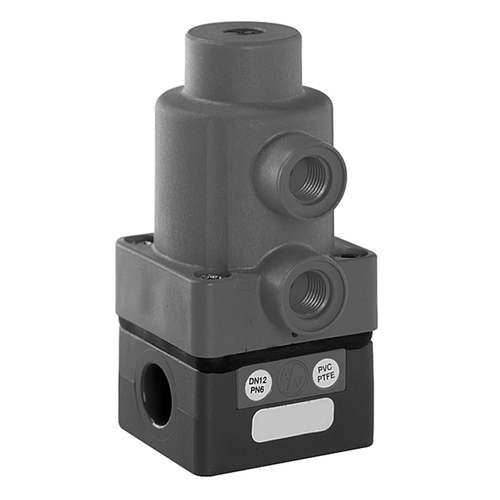

Membranventil aus PVC-U - pneumatisch gesteuert

Technische Spezifikation Werkstoff: Gehäuse: PVC-U ( Polyvinylchlorid , hart)... mehr

Technische Spezifikation

Werkstoff:

Gehäuse: PVC-U (Polyvinylchlorid, hart)

Medienberührte Werkstoffe: PVC-U (Polyvinylchlorid, hart)

Membran: EPDM (Ethylen-Propylen-Dien-Kautschuk); FPM (Fluorkautschuk); PTFE (Polytetrafluorethylen)-beschichtet

Baugröße: DN 12 bis 15

Funktion: Federkraftschließend (NC); Federkraftöffnend (NO); Doppeltwirkend (DA)

Max. Steuerdruck: 7 bar bei +20 °C

Max. Betriebsdruck: 6 bar bei +20 °C

Medien: Neutrale und aggressive flüssige sowie gasförmige Medien.

Max. Temperatur: PVC-U bis +60 °C; EPDM bis +90 °C; FPM bis +120 °C; EPDM/PTFE bis +90 °C

Anschluss: Gewindemuffe RP, Klebemuffe oder Verschraubung mit Klebemuffe

Allgemeine Information Einsatz in der Umwelt- und Verfahrenstechnik, Wasseraufbereitungs- und... mehr

Allgemeine Information

Einsatz in der Umwelt- und Verfahrenstechnik, Wasseraufbereitungs- und Abwassertechnik sowie Anlagen- und Apparatebau.

2/2-Wege-Membranventil mit pneumatischem Stellantrieb. Seine kompakte Bauform erlaubt den Einbau überall dort, wo Platz Mangelware ist. Das Ventil zeichnet sich durch eine hohe Durchflussleistung aus und ist aufgrund der verwendeten korrosionsbeständigen Werkstoffe unempfindlich gegen stark verschmutzte Medien.

Durch Hinzunehmen bzw. Entfernen der jeweiligen Druckfedern lassen sich alle Steuerfunktionen realisieren. Serienmäßig ist das Ventil mit Hubbegrenzung und optischer Stellungsanzeige ausgestattet.

Zum anzeigen der Varianten bitte im Querformat benutzen.
Artikel Bild NW
mm
Anschluss Werkstoff Membran Funktion Einheit
Stück
Preis
Euro*
Kaufen
350552
12 Gewindemuffe Rp 3/8" EPDM NC 1 146,00
350553
12 Klebemuffe 16 mm EPDM NC 1 146,00
350554
15 Verschraubung mit Klebemuffe 20 mm EPDM NC 1 198,00
350555
12 Gewindemuffe Rp 3/8" EPDM NO 1 146,00
350556
12 Klebemuffe 16 mm EPDM NO 1 146,00
350557
15 Verschraubung mit Klebemuffe 20 mm EPDM NO 1 198,00
350558
12 Gewindemuffe Rp 3/8" EPDM DA 1 146,00
350559
12 Klebemuffe 16 mm EPDM DA 1 146,00
350560
15 Verschraubung mit Klebemuffe 20 mm EPDM DA 1 198,00
350561
12 Gewindemuffe Rp 3/8" FPM NC 1 174,00
350562
12 Klebemuffe 16 mm FPM NC 1 174,00
350563
15 Verschraubung mit Klebemuffe 20 mm FPM NC 1 230,00
350564
12 Gewindemuffe Rp 3/8" FPM NO 1 174,00
350565
12 Klebemuffe 16 mm FPM NO 1 174,00
350566
15 Verschraubung mit Klebemuffe 20 mm FPM NO 1 230,00
350567
12 Gewindemuffe Rp 3/8" FPM DA 1 174,00
350568
12 Klebemuffe 16 mm FPM DA 1 174,00
350569
15 Verschraubung mit Klebemuffe 20 mm FPM DA 1 230,00
350570
12 Gewindemuffe Rp 3/8" PTFE NC 1 184,00
350571
12 Klebemuffe 16 mm PTFE NC 1 184,00
350572
15 Verschraubung mit Klebemuffe 20 mm PTFE NC 1 238,00
350573
12 Gewindemuffe Rp 3/8" PTFE NO 1 184,00
350574
12 Klebemuffe 16 mm PTFE NO 1 184,00
350575
15 Verschraubung mit Klebemuffe 20 mm PTFE NO 1 238,00
350576
12 Gewindemuffe Rp 3/8" PTFE DA 1 184,00
350577
12 Klebemuffe 16 mm PTFE DA 1 184,00
350578
15 Verschraubung mit Klebemuffe 20 mm PTFE DA 1 238,00
