Durchflussmesser aus Messing

Produktspezifikation Zeigerinstrument zur Messung des Durchflusses nicht aggressiver Medien,... mehr

Produktspezifikation

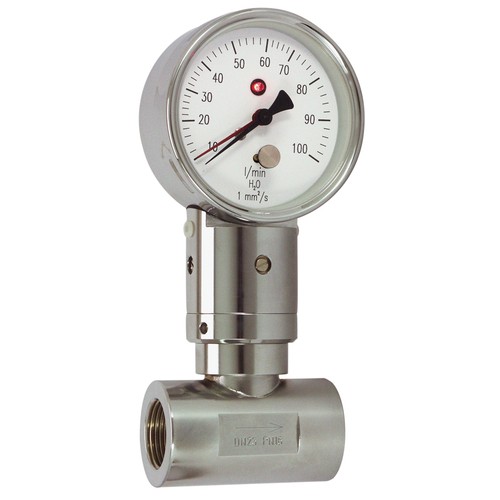

Zeigerinstrument zur Messung des Durchflusses nicht aggressiver Medien, wie Wasser, Öle oder Emulsionen.

Schmutzunempfindlich

Geringer Druckverlust

Große Wiederholgenauigkeit

Ansteuerung erfolgt über einen Balg auf ein Zeigerwerk mit einem Zeigeranschlag von 270°.

Beim Paddel-Durchflussanzeiger wird durch die Strömungskraft des Mediums das Paddel gegen eine Federkraft gedrückt. Die Auslenkung des Paddels wird, hermetisch getrennt durch den Faltenbalg, auf ein Zeigermesswerk übertragen und optional mit einem einstellbaren Mikroschalter überwacht. Es befindet sich kein Magnet im Strömungsraum.

Technische Spezifikation

Werkstoff:

Gehäuse: CW614N (Messing, vernickelt)

Paddelteile: Edelstahl 1.4571/1.4305

Balg: Edelstahl 1.4571

Anschluss: Innengewinde G 1/2" bis G 2"

Messgenauigkeit: ±3 % vom Skalenendwert

Medientemperatur: max. +100 °C

Druckstufe: 16 bar (statisch); 6 bar (dynamisch)

Druckverlust: ca. 0,2 bar (bei max. Durchfluss)

Keine zusätzlichen Informationen verfügbar.
Artikel Bild NW
mm
max. Durchfluss Flüssigkeiten1
l/min.
Messbereich Flüssigkeiten2
l/min.
Durchfluss-Richtung Einheit
Stück

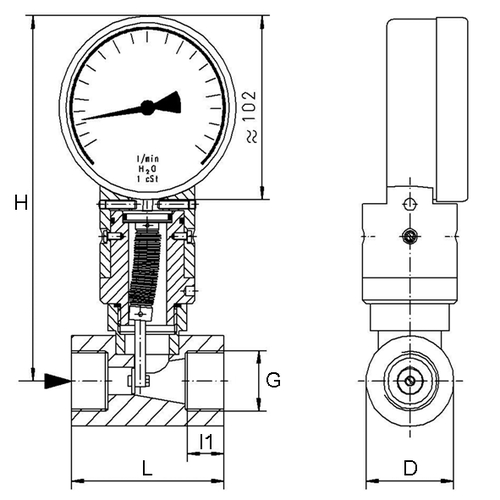

Innengewinde l1
mm
H
mm
L
mm
D
mm
Gewicht
kg
Preis
Euro*
Kaufen
341755
15 60 3 - 50 von links 1 G 1/2" 16 201 70 30 2 1.312,00
341756
20 100 4 - 60 von links 1 G 3/4" 18 206 74 36 2 1.334,00
341757
25 200 10 - 100 von links 1 G 1" 19 201 87 46 2,5 1.358,00
341758
32 300 20 - 200 von links 1 G 1 1/4" 22 209 104 55 3 1.398,00
341759
40 400 10 - 300 von links 1 G 1 1/2" 24 215 111 65 4,5 1.422,00
341760
50 600 30 - 500 von links 1 G 2" 28 227 130 70 5 1.482,00
341761
15 60 20 - 35 von rechts 1 G 1/2" 16 201 70 30 2 1.312,00
341762
20 100 6 - 70 von rechts 1 G 3/4" 18 206 74 36 2 1.334,00
341763
25 200 10 - 100 von rechts 1 G 1" 19 201 87 46 2,5 1.358,00
341764
32 300 20 - 200 von rechts 1 G 1 1/4" 22 209 104 55 3 1.398,00
341765
40 400 10 - 300 von rechts 1 G 1 1/2" 24 215 111 65 4,5 1.422,00
341766
50 600 100 - 500 von rechts 1 G 2" 28 227 130 70 5 1.482,00
