Durchflussmesser aus PA 6 - Skala: 170/200 mm

Typ: RCT®-ST-11098

Zurück
Vor

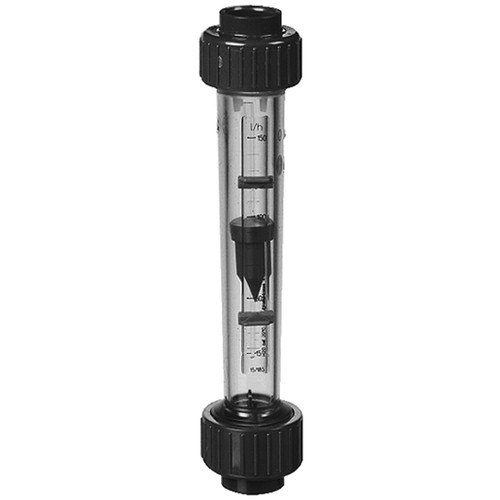

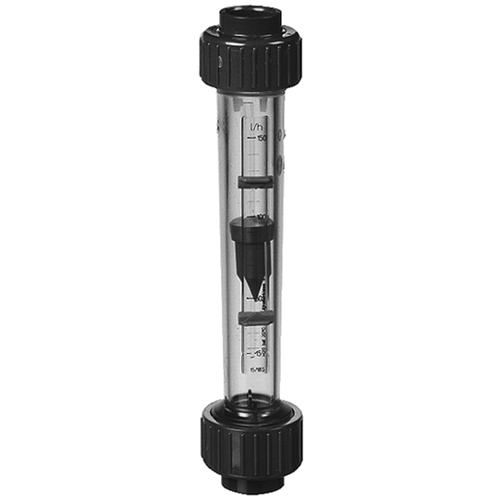

Durchflussmesser aus PA 6 - Skala: 170/200 mm



Produktspezifikation

Praxisgerecht abgestufte Messbereiche nach DIN

Erhöhte Genauigkeit durch optimierte Messrohrgeometrie

Gute Temperaturbeständigkeit

Hohe Zeitstandfestigkeit

Hohe Schlagzähigkeit

Hohe Verschleißfestigkeit

Hermetisch dicht, Verschraubung mit RD-Dichtringen

Wartungsarm

Flüssigkeitsdicht gekapselter Magnet mit nur einer Polarisierung für Mono- und bistabile Funktion

Technische Spezifikation

Werkstoff:

Messrohr: PA 6 (Polyamid 6T, TROGAMID®), transparent

Schwebekörper: PVDF (Polyvinylidenfluorid), Edelstahl 1.4301 (V2A) oder PVDF mit flüssigkeitsdicht gekapseltem Magnet

RD-Dichtringe: EPDM (Ethylen-Propylen-Dien-Kautschuk); FPM (Fluorkautschuk) auf Anfrage

Anschluss-Verschraubungen: PVC-U (Polyvinylchlorid, hart), grau (RAL 7011)

Messbereich: 5 - 1.500 l/h

Anzeigegenauigkeit: nach VDI / VDE 3513, Bl. 2

Druckstufe: PN 10 bei +20 °C

Durchflussmedien: Technisch reine, neutrale Flüssigkeiten und Gase

Medientemperatur: +75 °C

Rohranschluss: PVC-U-Klebemuffe nach DIN 8063, TI. 8; Gewindeanschluss für Rohrverschraubung G 1/2" und G 1 1/2"

Einbaulage: Vertikal; Durchflussrichtung von unten nach oben



Allgemeine Information

Durchflussmesser hoher Messgenauigkeit und Betriebssicherheit für den Einsatz in Labor, Technikum und Betrieb. Erfüllt die hohen Anforderungen der Verfahrenstechnik und ist durch Grenzwert- Signalgeber und Messwertfernübertragung in der Prozessautomatisierung einsetzbar.

Transparenter Messkörper aus PVC-U bzw. PA, Ausführung in drei Baulängen. Das Medium durchströmt den Durchflussmesser von unten nach oben. Durch die Strömungskräfte wird der Schwebekörper reibungsfrei angehoben und zeigt mit seiner oberen Ablesekante direkt das auf der Messrohrskala angegebene Durchflussvolumen. Die optimierte Stabilisierung des Schwebekörpers erleichtert die Ablesung. Die Messbereichsskala auf dem konischen Messrohr gibt serienmäßig l/h für Wasser von +20 °C an. Das Messrohr ist mit äußeren Schwalbenschwanzleisten mit zwei verschiebbaren Sollwertanzeigen zur optischen Kennzeichnung des minimalen und maximalen Durchflussvolumens bzw. zur Aufnahme von Grenzwertsignalgebern ausgestattet. Der serienmäßig aus PVDF bestehende Schwebekörper sowie der Schwebekörper- Fänger befinden sich im Messrohr.

Für die automatische Messwerterfassung wird der Schwebekörper mit einem flüssigkeitsdicht eingebetteten Magneteinsatz ausgestattet. In Verbindung mit zwei RD-Dichtringen sorgen die Anschlussverschraubungen (Klebemuffen) für eine betriebssichere Abdichtung und eine schnelle, unproblematische radiale Montage.

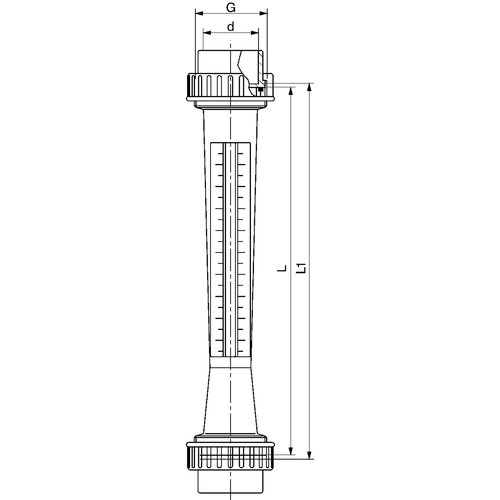

Position Artikel d
mm
NW
mm
Außengewinde Messbereich Flüssigkeiten
l/h
Werkstoff Schwebekörper L
mm
Einheit
Stück
Preis
Euro
Kaufen
1 350747 20 15 G 1" 5 - 50 PVDF 170 1 116,00 Warenkorb
2 350748 20 15 G 1" 15 - 150 PVDF 170 1 116,00 Warenkorb
3 350749 20 15 G 1" 25 - 250 PVDF 170 1 116,00 Warenkorb
4 350750 20 15 G 1" 40 - 400 PVDF 170 1 116,00 Warenkorb
5 350751 20 15 G 1" 5 - 50 PVDF-M 170 1 160,00 Warenkorb
6 350752 20 15 G 1" 15 - 150 PVDF-M 170 1 160,00 Warenkorb
7 350753 20 15 G 1" 25 - 250 PVDF-M 170 1 160,00 Warenkorb
8 350754 20 15 G 1" 40 - 400 PVDF-M 170 1 160,00 Warenkorb
9 350755 32 25 G 1 1/2" 25 - 250 PVDF 200 1 128,00 Warenkorb
10 350756 32 25 G 1 1/2" 40 - 400 PVDF 200 1 128,00 Warenkorb
11 350757 32 25 G 1 1/2" 100 - 1000 PVDF 200 1 128,00 Warenkorb
12 350758 32 25 G 1 1/2" 150 - 1500 PVDF 200 1 128,00 Warenkorb
13 350763 32 25 G 1 1/2" 25 - 250 PVDF-M 200 1 176,00 Warenkorb
14 350764 32 25 G 1 1/2" 40 - 400 PVDF-M 200 1 176,00 Warenkorb
15 350765 32 25 G 1 1/2" 100 - 1000 PVDF-M 200 1 176,00 Warenkorb
16 350766 32 25 G 1 1/2" 150 - 1500 PVDF-M 200 1 176,00 Warenkorb
