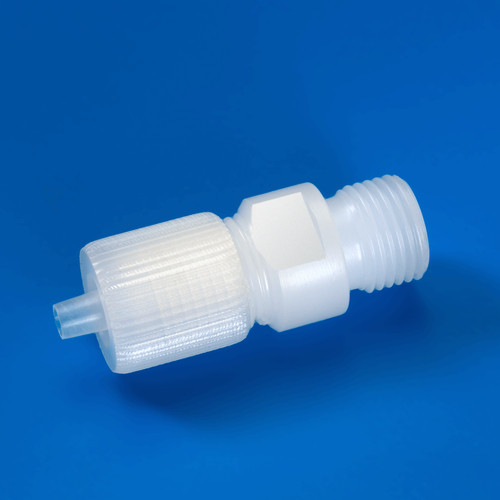

Gerader-Verbinder mit Außengewinde aus PP, PP-natur oder PVDF - zöllig

Produktspezifikation Einerseits Außengewinde G, NPT oder UNF, andererseits... mehr

Produktspezifikation

Einerseits Außengewinde G, NPT oder UNF, andererseits Klemmverschraubung für zöllige Schläuche.

Allgemeine Information EMP-M1 Speziell für die Medizin-, Pharma- und Analysentechnik... mehr

Allgemeine Information EMP-M1

Speziell für die Medizin-, Pharma- und Analysentechnik wurden die Mikroverschraubungen der Serie M1 entwickelt. Sie bieten ideale Anschlussbedingungen für PFA-, Silikon- oder TYGON®-Schläuche.

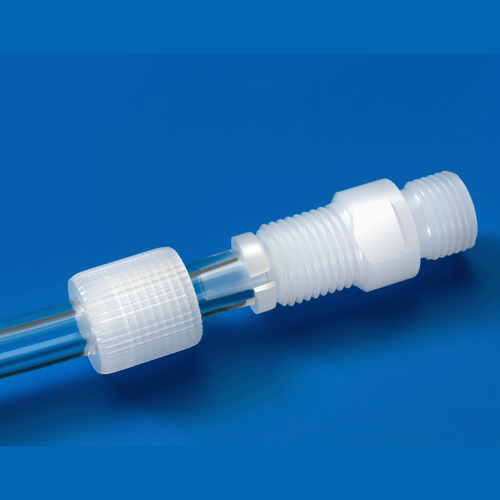

Die Mikro-Verschraubungen bestehen aus einem Verschraubungskörper mit integrierter konischer Tülle, einer Rändelmutter zur Fixierung des Schlauches und einem geschlitzten Druckring. Bei PFA-Schläuchen kann auf den Druckring verzichtet werden. Die Verbindung ist absolut sicher, dicht und doch jederzeit wieder lösbar.

Sehr kompakt, SW10, ab DN 1/16" / 1/8"

Nahtfrei gefertigte Tüllen bzw. Gewinde garantieren hohe Dichtigkeit und Langzeitstabilität.

Zusätzlicher Klemmring beim Einsatz weicher Schläuche garantieren optimale Sicherung gegen Abzugskräfte

Medienbeständigkeit durch hochwertige Werkstoffe (PP, PP-natur, PVDF).

Anschlussprinzip: Vielfältige Anschlussmöglichkeiten durch drei verschiedene Gewindetypen gefertigt nach den Normen DIN, USAS (American National Standards) und JIS (Japanese Industrial Standard).

Ausführung: Einerseits Außengewinde mit G-, NPT- oder UNF-Gewinden, andererseits Klemmverschraubung für flexible Schläuche mit Durchmessern von 1/16" bis 1/4".

PP (Polypropylen)

Verschraubung: PP

Klemmring: PVDF

Rändelmutter: PP

Farbe: grau oder natur

Dichte: 0,90 g/cm3

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 6 bar bei +20 °C

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm2

Reißdehnung: 800 %

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Verschraubung, Klemmring und Rändelmutter: PVDF

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm3

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 6 bar bei +20 °C

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm2

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 6 g/10 min.

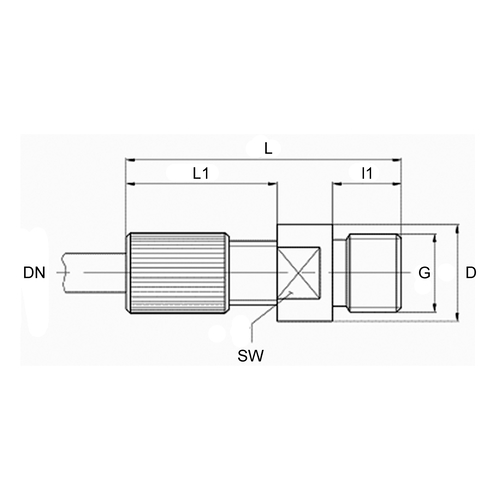

Artikel Bild Schlauch Innen-Ø
Zoll
Schlauch Außen-Ø
Zoll
Außengewinde D
mm
l1
mm
L
mm
L1
mm
SW
mm
Werkstoff Einheit
Stück
Preis
Euro*
Kaufen
3393651
1/16" 1/8" G 1/8" 12 8 30 15,5 10 PP 3 56,00
339366
3/32" 3/16" G 1/8" 12 8 32 17,5 10 PP 3 58,00
339367
1/8" 1/4" G 1/8" 12 8 32 17,5 10 PP 3 60,00
339373
1/8" 1/4" UNF 1/4"-28 12 8 32 17,5 10 PP 3 66,00
339380
1/16" 1/8" UNF 1/4"-28 12 8 30 15,5 10 PP-natur 3 62,00
339383
1/16" 1/8" G 1/8" 12 8 30 15,5 10 PVDF 3 66,00
339386
1/16" 1/8" NPT 1/8" 12 10 32 15,5 10 PVDF 3 66,00
