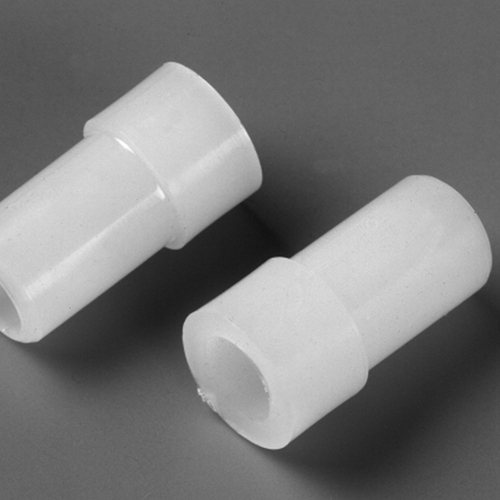

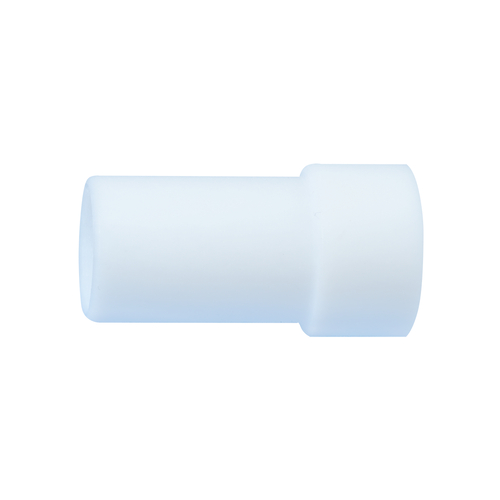

RCT®-Zubehör: Stützhülse für Rohrverbinder bei weichen Schläuchen

Produktspezifikation Die Stützhülsen sind erforderlich, wenn flexible... mehr

Produktspezifikation

Die Stützhülsen sind erforderlich, wenn flexible Schlauchleitungen mit Rohrverschraubungen verbunden werden sollen.

Allgemeine Information EMP-4 THOMAFLUID ® -Rohrverschraubungen werden zur Verbindung von... mehr

Allgemeine Information EMP-4

THOMAFLUID®-Rohrverschraubungen werden zur Verbindung von Rohren eingesetzt, wobei unter den Begriff "ROHR" nicht nur Metallrohre fallen, sondern auch Rohre aus Glas oder Kunststoffen, z.B. PA, PTFE oder PVDF. Darin liegt ein wesentlicher Vorteil dieser Verschraubungen. Aber nicht nur für starre Rohre ist diese Verschraubung zu verwenden, sondern auch für weiche Schlauchleitungen, diese jedoch nur in Verbindung mit Stützhülsen (Artikel 22036-54).

THOMAFLUID®-Rohrverschraubungen der MULTIFIT®-EMP-Serie sind in THOMAFLUID®-Ventile, Hähne und Strömungsmesser der MULTIFIT®-EMP-Serie einschraubbar.

Montage:

Das Anschlussprinzip beruht darauf, dass das Rohr an die Innenkante der Verschraubung angelegt wird und die Verbindung über einen Dichtring abgedichtet wird. Die Arretierung erfolgt über einen Schneidring aus PEEK, der mittels einer Überwurfmutter auf das Rohr wirkt. Der geschlitzte Schneidring kerbt sich in dem Maße in das Rohr ein, wie die Überwurfmutter auf den Verschraubungskörper aufgeschraubt wird. Somit entsteht eine kraftschlüssige und dichte, jederzeit lösbare Rohrverbindung, die im konstruktiven Konzept Totvolumen vermeidet und auch den Strömungsverlauf nicht beeinflusst, indem der Innendurchmesser der Verschraubung gleich dem des Rohres ist.

Will man flexible Schlauchleitungen mit THOMAFLUID®-Rohrverschraubungen adaptieren, so schiebt man zunächst Stützhülsen in die flexiblen Schläuche; erst dann erfolgt die feste Montage durch Anziehen der Überwurfmutter.

PP (Polypropylen)

Extrem gute Schlag- und Kerbschlagzähigkeit

Höhere Härte und Steifigkeit sowie besseres Rückstellvermögen als PE

Warmformung möglich

Sehr gute dielektrische Eigenschaften

Gut beständig gegenüber Alkohole, Ketone, konzentrierte Säuren und Laugen

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Fette, Öle und Halogene

Autoklavierbar

Hydrolysebeständig

Physiologisch unbedenklich

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: grau

Dichte: 0,90 g/cm3

Temperaturbereich: +5 bis +90 °C

Shore-Härte D: 72°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,05 %

Zugfestigkeit: 25 - 40 N/mm2

Reißdehnung: 800 %

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 0,3 g/10 min.

PVDF (Polyvinylidenfluorid)

Hochwertiger technischer Kunststoff für den chemischen Apparate- sowie Maschinenbau, speziell in der petrochemischen, metallurgischen, pharmazeutischen sowie Lebensmittel-, Papier- und Textilindustrie, wie auch in der Nukleartechnik

Hohe Schlagzähigkeit, auch bei niedrigen Temperaturen

Höchste mechanische Festigkeit und Steifigkeit

Gute Durchschlagsfestigkeit

Geringer dielektrischer Verlustfaktor

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA, BSE/ADI-frei, USP Class VI und KTW. Bis +150 °C nicht toxisch und bietet keinen Nährboden für Mikroorganismen, da es ein ähnliches Verhalten wie Glas hat.

Bedenkenlos bei +134 °C autoklavierbar oder mit Gamma-Strahlen sterilisierbar.

Hervorragende UV-, Witterungs- und Alterungsbeständigkeit

Flammwidrig

Hohe thermische Stabilität

Beständig gegenüber Alkohole, Fette und Öle, Halogene, Laugen, Säuren

Unbeständig gegenüber Aromatische Kohlenwasserstoffe, Ketone, Amine, Pyridin, Dimethylformamid, heiße Alkalien, rauchende Schwefelsäure

Farbe: natur, leicht durchscheinend

Dichte: 1,75 g/cm3

Temperaturbereich: -40 bis +140 °C

Shore-Härte D: 79°

Max. Betriebsdruck: 10 bar bei +20 °C

Wasseraufnahme: <0,04 %

Zugfestigkeit: 38 - 50 N/mm2

Oberflächenwiderstand: >1013 Ohm

Schmelzindex MFR: 6 g/10 min.

PTFE (Polytetrafluorethylen)

Hochleistungskunststoff

Antiadhäsive Oberfläche

Hervorragende Gleiteigenschaften, geringster Reibungskoeffizient aller Flurkunststoffe

Keine thermoplastische Verarbeitung möglich (nur mechanisch)

Sehr gute chemische Beständigkeit gegenüber den meisten aggressiven Medien

Ausgezeichnete UV- und Witterungsbeständigkeit

Sehr hohe Gasdichtigkeit

Keine Wasseraufnahme

Sehr gute dielektrische Eigenschaften, unabhängig von Frequenz und Temperatur

Sehr gutes elektrisches Isoliervermögen, auch bei Luftfeuchtigkeit

Hohe Kriechstromfestigkeit

Unbrennbar

Zulassungen nach FDA 21 CFR 177.1520, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Farbe: milchig, weiß

Dichte: 2,20 g/cm3

Temperaturbereich: -200 bis +150 °C

Shore-Härte D: 60°

Max. Betriebsdruck: 6 bar bei +20 °C

Zugfestigkeit: 30 - 40 N/mm2

Reißdehnung: 300 %

Wasseraufnahme: 0,01 %

Oberflächenwiderstand: 1017 Ohm

Allgemeine Information EMP-4 High-Pure

THOMAFLUID®-Rohrverschraubungen werden zur Verbindung von Rohren eingesetzt, wobei unter den Begriff "Rohr" nicht nur Metallrohre fallen, sondern auch Rohre aus Glas oder Kunststoffen, z. B. PA, PTFE oder PVDF. Darin liegt ein wesentlicher Vorteil dieser Verschraubungen. Aber nicht nur für starre Rohre ist diese Verschraubung zu verwenden, sondern auch für flexible Rohre oder Schlauchleitungen, diese jedoch nur in Verbindung mit Stützhülsen (ab Artikel 304902). THOMAFLUID®-PFA (Perfluoralkoxy)-Rohrverschraubungen der MULTIFIT®-EMP-Serie sind in THOMAFLUID®-Ventile, Hähne und Strömungsmesser der MULTIFIT®-EMP-Serie einschraubbar.

Montage:

Das Rohr, geradwinklig zugeschnitten, wird bis zum Anschlag in die Verschraubung eingeschoben. Die Überwurfmutter wird angezogen, wodurch ein Schneidring aus PEEK (Polyether-Etherketon) zusammengepresst und mittels eines PTFE-(Polytetrafluorethylen) Dichtringes die Verbindung zwischen Rohr und Verschraubungskörper abgedichtet wird. Will man flexible Schlauchleitungen mit THOMAFLUID®-Rohrverschraubungen adaptieren, so schiebt man zunächst Stützhülsen in die flexiblen Schläuche; erst dann erfolgt die feste Montage durch Anziehen der Überwurfmutter.

PFA (Perfluoralkoxy)

Hochwertiger technischer Kunststoff für die Chemie, den Apparate- und Maschinenbau sowie die Elektrotechnik

Chemische, thermische und dielektrische Eigenschaften praktisch wie PTFE, jedoch ist die thermoplastische Verarbeitung (Schweißen, Spritzguss, Tiefziehen) möglich

Im Vergleich zu PTFE bessere Lichtdurchlässigkeit, größere Härte und mechanische Festigkeit, bessere Formstabilität (geringere Kaltflussneigung) und geringere Diffusion von Medien (geringere Permeabilität) aufgrund der höheren Verdichtung im Spritzgussverfahren, jedoch nur bedingt mechanisch bearbeitbar

Höchste Temperaturbeständigkeit aller schmelzbaren Fluorkunststoffe

Sehr hohe Wärmeformbeständigkeit

Sehr gute Druckbeständigkeit

Sehr hohe Medienbeständigkeit

Geringer Reibungskoeffizient

Geeignet für die Heißdampfsterilisation

Erfüllt höchste Ansprüche an Reinheit

Zulassungen nach FDA 21 CFR 177.1520, USP Class VI, RoHS, BPA-frei, DEHP-frei, BSE/ADI-frei

Hervorragende UV- und Witterungsbeständigkeit

Flammwidrig

Farbe: transparent

Dichte: 2,10 g/cm3

Temperaturbereich: -200 bis +200 °C

Shore-Härte D: 60 - 65° (DIN 53505)

Max. Betriebsdruck: 10 bar bei +20 °C

Gleitreibungskoeffizient geg. Stahl (tr.): 0,2 - 0,3 (dynamisch)

Reißfestigkeit: 27 - 32 N/mm2 bei +23 °C

Wasseraufnahme: <0,03 %

Dielektrizitätskonstante: 2,1

Oberflächenwiderstand: 1017 Ohm

Artikel Bild Schlauch Innen-Ø
mm
Schlauch Außen-Ø
mm
Schlauch Innen-Ø
Zoll
Schlauch Außen-Ø
Zoll
Werkstoff Einheit
Stück
Preis
Euro*
Kaufen
304902
2 4 PEEK 10 73,00
304903
2 4 PP 10 37,00
304904
2 4 PTFE 10 41,00
304905
2 4 PVDF 10 50,00
304906
4 6 PEEK 10 82,00
22036
4 6 PP 10 50,00
22037
4 6 PTFE 10 50,00
22038
4 6 PVDF 10 60,00
304907
5 8 PEEK 10 102,00
304908
5 8 PP 10 52,00
304909
5 8 PTFE 10 60,00
304910
5 8 PVDF 10 60,00
304911
6 8 PEEK 10 95,00
22040
6 8 PP 10 50,00
22041
6 8 PTFE 10 50,00
22042
6 8 PVDF 10 60,00
304912
6 10 PEEK 10 114,00
304913
6 10 PP 10 55,00
304914
6 10 PTFE 10 59,00
304915
6 10 PVDF 10 67,00
304916
8 10 PEEK 10 114,00
22044
8 10 PP 10 55,00
22045
8 10 PTFE 10 55,00
22046
8 10 PVDF 10 60,00
304917
8 12 PEEK 10 134,00
304918
8 12 PP 10 68,00
304919
8 12 PTFE 10 93,00
304920
8 12 PVDF 10 102,00
22048
10 12 PP 10 56,00
22049
10 12 PTFE 10 56,00
22050
10 12 PVDF 10 61,00
304921
10 12 PEEK 10 134,00
22052
12 14 PP 10 61,00
22053
12 14 PTFE 10 67,00
22054
12 14 PVDF 10 67,00
304922
12 14 PEEK 10 155,00
304923
1/6" 1/4" PEEK 10 82,00
304924
1/6" 1/4" PP 10 43,00
304925
1/6" 1/4" PTFE 10 42,00
304926
1/6" 1/4" PVDF 10 52,00
304927
1/4" 3/8" PEEK 10 114,00
304928
1/4" 3/8" PP 10 55,00
304929
1/4" 3/8" PTFE 10 45,00
304930
1/4" 3/8" PVDF 10 52,00
304931
3/8" 1/2" PEEK 10 134,00
304932
3/8" 1/2" PP 10 63,00
304933
3/8" 1/2" PTFE 10 53,00
304934
3/8" 1/2" PVDF 10 63,00
